Đầu dò CMM là gì? Đóng vai trò gì trong đo lường chính xác?

1. Vai trò của đầu dò CMM trong đo lường 3D

Có thể xem đầu dò CMM là “giác quan” của máy đo 3D. Mọi thông tin về kích thước, vị trí, hình dạng của chi tiết đều được thu nhận thông qua đầu dò. Khi kim đo hoặc cảm biến quét tiếp xúc với bề mặt, tín hiệu sẽ được truyền về hệ điều khiển để xác định tọa độ trong không gian ba chiều. Trong thực tế sản xuất, cùng một máy CMM nhưng sử dụng các loại đầu đo CMM khác nhau có thể cho:

• Độ chính xác đo khác nhau
• Tốc độ đo khác nhau
• Khả năng đo các dạng chi tiết khác nhau

Chính vì vậy, lựa chọn đúng đầu dò không chỉ giúp nâng cao chất lượng đo mà còn tối ưu toàn bộ quy trình kiểm soát chất lượng.

2. Cấu tạo hệ thống đầu đo máy 3D CMM

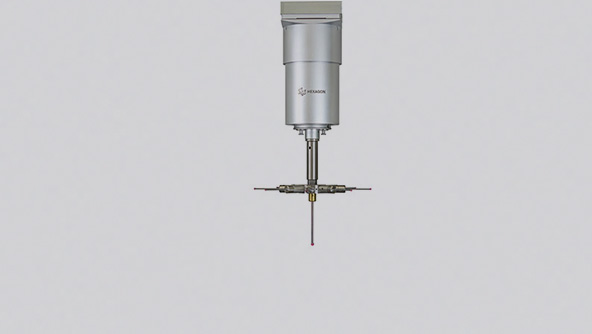

Một hệ thống đầu dò CMM hoàn chỉnh không phải là một bộ phận đơn lẻ mà là sự kết hợp của nhiều thành phần. Trước hết là đầu head, bộ phận kết nối trực tiếp với trục Z của máy, có nhiệm vụ định hướng đầu dò trong không gian. Tiếp theo là đầu dò - thành phần trung tâm đảm nhiệm việc phát hiện tiếp xúc hoặc thu nhận tín hiệu quét. Cuối cùng là kim đo, phụ kiện tiếp xúc trực tiếp với chi tiết cần đo.

Ngoài ra, hệ thống còn có thể được mở rộng bằng các phụ kiện như thanh nối dài, bộ thay đổi đầu dò, giúp máy CMM đo được nhiều loại chi tiết khác nhau trên cùng một hệ thống.

3. Phân loại đầu dò CMM theo nguyên lý hoạt động

3.1. Trigger probe - đầu dò điểm tới điểm

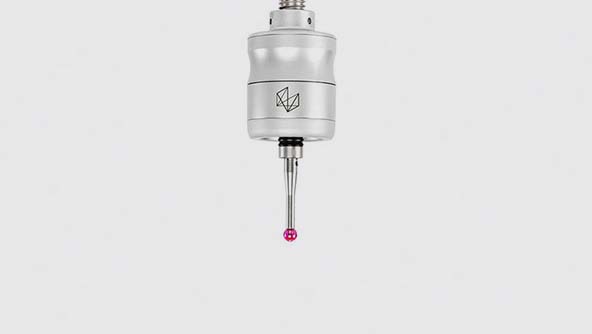

Trigger probe, hay còn gọi là đầu dò chuyển mạch, là loại đầu dò 3D CMM phổ biến nhất hiện nay. Khi kim đo chạm vào bề mặt chi tiết, đầu dò phát ra tín hiệu điện dạng xung và máy CMM ghi nhận tọa độ tại thời điểm đó. Nhờ tín hiệu có độ dốc lớn và thời gian phản hồi rất nhanh, việc khóa tọa độ theo thời gian thực được đảm bảo. Đầu dò trigger thường được lựa chọn vì:

• Độ chính xác và độ lặp lại cao
• Kết cấu đơn giản, ổn định
• Chi phí đầu tư hợp lý

Loại đầu đo này đặc biệt phù hợp để đo các chi tiết 3D dạng hộp, đo lỗ, rãnh, mặt phẳng và các yếu tố hình học cơ bản.

3.2. Scanning probe – đầu dò quét liên tục

Scanning probe là bước phát triển cao hơn của trigger probe. Thay vì chỉ ghi nhận từng điểm rời rạc, đầu dò quét duy trì tiếp xúc với bề mặt chi tiết và truyền tín hiệu tỷ lệ thuận với độ lệch của kim đo. Máy CMM sẽ đồng thời đọc tín hiệu lệch và tọa độ trục, từ đó thu nhận dữ liệu bề mặt liên tục. Ưu điểm nổi bật của đầu đo máy 3D CMM dạng scanning:

• Tốc độ đo nhanh hơn đáng kể
• Mật độ điểm đo lớn
• Mô tả bề mặt chi tiết đầy đủ và chính xác hơn

Scanning probe được sử dụng rộng rãi khi đo các bề mặt cong, biên dạng tự do hoặc các yếu tố hình học phức tạp cần đánh giá chi tiết về hình dạng và vị trí.

3.3. Đầu dò tiếp xúc và đầu dò không tiếp xúc

Xét theo cách tương tác với bề mặt chi tiết, đầu dò CMM được chia thành hai nhóm chính.

• Đầu dò tiếp xúc sử dụng kim đo chạm trực tiếp vào bề mặt. Đây là phương pháp đo truyền thống nhưng vẫn chiếm ưu thế nhờ độ chính xác cao, độ ổn định tốt và khả năng ứng dụng rộng trong cơ khí chính xác.
• Đầu dò không tiếp xúc sử dụng nguyên lý quang học hoặc laser để thu nhận dữ liệu mà không cần chạm vào bề mặt. Nhóm này bao gồm: Đầu dò quang học, sử dụng sự tương phản ánh sáng và Đầu dò laser, hoạt động theo nguyên lý đo tam giác

Các loại đầu dò 3D CMM không tiếp xúc cho phép đo nhanh, thu được số lượng điểm lớn trong thời gian ngắn và không gây biến dạng bề mặt. Chúng đặc biệt phù hợp với chi tiết nhỏ, mỏng, bề mặt mềm hoặc các ứng dụng như reverse engineering và so sánh CAD.

4. Phân loại đầu head trong hệ thống đầu dò CMM

Bên cạnh đầu dò, đầu head cũng ảnh hưởng trực tiếp đến khả năng đo của máy CMM. Đầu head cố định là dạng đơn giản nhất, có độ chính xác cao và chi phí thấp, nhưng khả năng định hướng đầu dò trong không gian còn hạn chế. Loại này thường được sử dụng cho máy CMM thủ công hoặc các ứng dụng đo cơ bản.

Đầu head quay thủ công là dạng bán tự động, cho phép xoay đầu dò theo nhiều góc khác nhau. Điều này giúp máy CMM đo được các chi tiết có nhiều mặt mà không cần tháo lắp lại chi tiết, đồng thời vẫn đảm bảo độ chính xác cao.

Đầu head tự động là giải pháp cao cấp nhất, cho phép định vị đầu dò hoàn toàn tự động với độ lặp lại gần như không giới hạn. Việc thay đổi góc đo, thay đổi đầu dò hay cảm biến được thực hiện nhanh chóng, giúp tiết kiệm thời gian và nâng cao năng suất trong các dây chuyền đo kiểm hiện đại.

5. Kim đo CMM ảnh hưởng đến kết quả đo như thế nào?

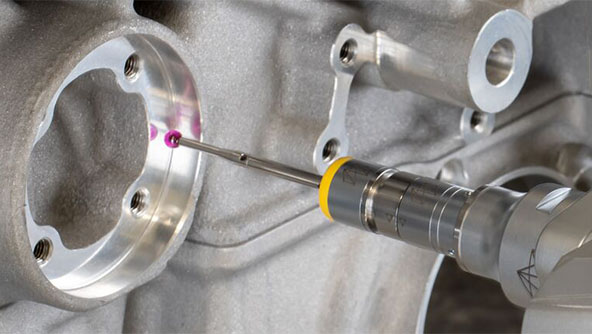

Kim đo máy CMM là bộ phận tiếp xúc trực tiếp với chi tiết, vì vậy dù kích thước nhỏ nhưng lại có ảnh hưởng rất lớn đến kết quả đo. Chiều dài kim, đường kính bi đo và vật liệu kim đều tác động đến khả năng tiếp cận bề mặt cũng như độ chính xác của phép đo. Trong thực tế, một hệ thống đầu dò CMM thường được trang bị nhiều loại kim đo khác nhau để:

• Đo các vị trí sâu hoặc hẹp
• Đo các bề mặt nghiêng, bề mặt cong
• Đảm bảo độ chính xác tối ưu cho từng dạng chi tiết

6. Yamaguchi – Nhà phân phối chính hãng đầu dò CMM Hexagon tại Việt Nam

Với vai trò là đại diện chính hãng của Hexagon, Yamaguchi cung cấp đầy đủ các giải pháp đầu dò CMM, đầu đo máy CMM và phụ kiện chính hãng, đáp ứng từ nhu cầu đo cơ bản đến các ứng dụng đo lường 3D phức tạp. Việc sử dụng đầu dò chính hãng giúp đảm bảo độ chính xác, độ bền và khả năng tương thích hoàn hảo với hệ thống máy CMM, đồng thời mang lại sự yên tâm lâu dài cho doanh nghiệp trong quá trình vận hành.

Đầu dò CMM không chỉ là một phụ kiện đi kèm máy đo 3D mà chính là yếu tố cốt lõi quyết định chất lượng và độ tin cậy của toàn bộ hệ thống đo lường. Hiểu rõ cấu tạo, nguyên lý và cách phân loại đầu đo CMM, đầu đo máy 3D CMM và đầu dò 3D CMM sẽ giúp doanh nghiệp lựa chọn đúng giải pháp, tối ưu hiệu quả đo và nâng cao năng lực kiểm soát chất lượng. Với các giải pháp chính hãng Hexagon do Yamaguchi phân phối, hệ thống đo lường 3D có thể đáp ứng tốt yêu cầu sản xuất hiện đại và các tiêu chuẩn kỹ thuật ngày càng khắt khe.
