Máy CMM là gì? Ứng dụng máy đo 3D, máy đo tọa độ CMM



Hiện nay, công tác kiểm tra, đo lường giữ vai trò vô cùng quan trọng đối với ngành sản xuất công nghiệp. Chúng không chỉ giúp đảm bảo chất lượng, kích thước sản phẩm mà còn góp phần không nhỏ trong việc đề phòng, giảm thiểu chi phí phát sinh do sửa, hủy sản phẩm lỗi. Trong đó, máy đo 3D CMM nổi lên là giải pháp hữu hiệu cho công tác kiểm tra, đo lường này. Vậy máy CMM - Máy đo 3 chiều là gì? Hãy cùng Yamaguchi Việt Nam tìm hiểu thông tin chi tiết trong bài viết dưới đây.



1. Máy CMM là gì? Khám phá sự khác biệt của máy CMM tại Yamaguchi

1.1. Máy CMM là gì?

Máy CMM là gì? Máy CMM là một loại thiết bị đo lường công nghiệp, được sử dụng để đo lường mức độ chính xác của các chi tiết cơ khí, bộ phận hoặc sản phẩm hoàn chỉnh. Chúng sử dụng các cảm biến và phần mềm điều khiển đặc biệt để tạo ra mô hình 3D của đối tượng được đo lường và cung cấp thông số quan trọng như kích thước, hình dạng và vị trí. Điều này giúp kiểm tra chất lượng và đảm bảo tính chuẩn xác của các chi tiết, sản phẩm, đồng thời cải thiện hiệu suất và giảm lỗi trong quy trình sản xuất.

Máy CMM (Coordinate Measuring Machine) được nhắc đến với nhiều tên gọi khác nhau như: máy đo 3D, máy đo 3 chiều, máy đo 3D CMM, máy đo tọa độ CMM, máy đo tọa độ 3 chiều, máy đo kích thước 3 chiều,...

1.2. Điều gì làm nên sự khác biệt của máy đo 3D CMM tại Yamaguchi?

• Dải sản phẩm đa dạng nhất trên thị trường: Yamaguchi cung cấp máy đo 3D CMM với nhiều dòng sản phẩm, phù hợp cho các sản phẩm có kích thước từ nhỏ, trung bình đến rất lớn. Dù bạn cần đo lường chi tiết nhỏ gọn hay các bộ phận công nghiệp khổng lồ, Yamaguchi đều có giải pháp phù hợp.
• Giá cả ưu đãi hấp dẫn: Chúng tôi cam kết mang đến cho khách hàng những sản phẩm với giá cả cạnh tranh, cùng các chương trình ưu đãi đặc biệt, giúp tối ưu hóa chi phí đầu tư cho doanh nghiệp của bạn.
• Dịch vụ hỗ trợ kỹ thuật tận tình, nhanh chóng: Yamaguchi không chỉ cung cấp sản phẩm máy đo 3 chiều chất lượng mà còn đảm bảo dịch vụ hậu mãi chu đáo. Đội ngũ kỹ sư của chúng tôi sẵn sàng hỗ trợ kỹ thuật và tư vấn chuyên sâu, giúp bạn vận hành thiết bị một cách hiệu quả nhất.

2. Lịch sử ra đời máy đo 3D CMM

Máy đo tọa độ CMM là một công cụ đo lường chính xác được phát triển từ những năm 1950 và 1960, trong giai đoạn công nghệ máy tính số đầu tiên xuất hiện và đem lại tiềm năng lớn cho việc phát triển các công cụ đo lường. Các mốc thời gian cụ thể trong lịch sử ra đời của CMM gồm:

• Năm 1950-1960: Nguyên mẫu đầu tiên của máy đo 3D CMM được phát triển bởi các công ty công nghệ thông tin và đo lường hàng đầu thời điểm đó, như Brown & Sharpe ở Mỹ, Ferranti ở Anh và DEA (Distribuzione Elettronica Applicata) ở Ý. Các máy CMM đầu tiên ban đầu được sử dụng chủ yếu trong các ứng dụng quân sự và hàng không vũ trụ, nơi độ chính xác và độ tin cậy cao là yếu tố cần thiết.
• Năm 1960-1970: Công nghệ máy đo 3 chiều CMM tiếp tục được phát triển với việc tích hợp các cảm biến điện tử và đầu đo chính xác, cho phép đo lường trên các bề mặt phức tạp và khó tiếp cận.
• Năm 1980: Máy đo CMM - Máy đo kích thước 3 chiều được cải tiến thêm với việc tích hợp các công nghệ quang học và laser, mở ra những khả năng mới trong việc đo lường không tiếp xúc và đo lường chiều cao.

Sau đó: Với sự tiến bộ của công nghệ máy tính và phát triển của phần mềm điều khiển, máy đo 3 chiều CMM đã trở nên nhỏ gọn, dễ sử dụng và có khả năng đo lường cao hơn. Công nghệ đo tọa độ đã được tích hợp với các công nghệ khác, như công nghệ quang học, công nghệ laser, công nghệ quang điện, giúp nâng cao tính chính xác và độ tin cậy của CMM.

Ngày nay, máy CMM đã trở thành một công cụ quan trọng trong quá trình kiểm tra chất lượng và đảm bảo tính chính xác của các sản phẩm trong nhiều ngành công nghiệp.



3. Cấu tạo và nguyên lý hoạt động của máy CMM

3.1. Cấu tạo của máy đo 3D CMM

Cấu tạo của máy CMM có thể khác nhau tùy thuộc vào loại và hãng sản xuất, từ các máy CMM cầm tay nhỏ gọn đến các máy CMM cỡ lớn dùng trong các ứng dụng công nghiệp nặng nhưng cơ bản cấu tạo của máy CMM thường bao gồm các thành phần chính sau:

• Khung máy: Là khung gắn các bộ phận cơ khí của máy, tạo nên cấu trúc chính của máy CMM. Khung máy thường được làm bằng kim loại, đảm bảo tính ổn định và độ cứng cần thiết cho quá trình đo lường chính xác.
• Bàn đo: Là bề mặt phẳng, đôi khi có các khe hoặc kẹp để giữ các mẫu cần đo. Bàn đo có thể di chuyển trên các trục đồng thời (trục X, Y, Z) để đo lường theo các hướng khác nhau.
• Đầu đo: Là thiết bị trên máy đo 3 chiều được gắn trên bàn đo hoặc trục đo để đo lường các điểm trên bề mặt của mẫu. Đầu đo có thể là đầu đo chạm, đầu đo quang học hoặc đầu đo không chạm sử dụng các công nghệ như quang phổ, laze hay điện từ.
• Hệ thống đo: Là bộ phận điện tử, bao gồm các cảm biến, bộ điều khiển, và phần mềm đo lường, cho phép thu thập và xử lý dữ liệu đo được từ đầu đo. Hệ thống đo thường được tích hợp với phần mềm đo lường đặc biệt, cho phép lập trình đo lường, tính toán kết quả đo và hiển thị dữ liệu đo lên màn hình máy tính.
• Phụ kiện: Bao gồm các bộ kẹp, định vị, công cụ định vị, đồng hồ so, và các phụ kiện khác giúp định vị và giữ chặt mẫu cần đo trên bàn đo của máy đo tọa độ 3 chiều.

3.2. Nguyên lý hoạt động của máy CMM

Máy đo 3D CMM hoạt động bằng cách di chuyển một bộ đo trên 3 trục x-y-z và sử dụng các cảm biến để ghi lại thông tin về vị trí của bộ đo trong không gian 3 chiều. Phần mềm điều khiển máy tính tích hợp với máy đo cung cấp các công cụ và chức năng để xử lý dữ liệu và hiển thị kết quả đo lường. Hiện nay, một số loại phần mềm hiện đại có thể tự động làm báo cáo kết quả đo lường.



4. Phân loại máy đo 3D CMM

Trên thị trường hiện nay có nhiều loại máy đo 3D CMM với các đặc điểm riêng biệt, phù hợp với những yêu cầu sử dụng khác nhau. Máy đo kích thước 3 chiều có thể được phân loại dựa trên các tiêu chí: hệ tọa độ sử dụng và sự tương tác giữa đầu đo với bề mặt chi tiết, sản phẩm được đo lường.

Dựa trên hệ tọa độ được sử dụng:

• Máy CMM kiểu cầu: bao gồm cầu di chuyển (Moving-bridge CMM) và cầu cố định (Fixed-bridge CMM)
• Máy CMM cánh tay ngang (Cantilever CMM)
• Máy CMM hình chữ L (L-shaped CMM)
• Máy CMM kiểu quang.

Dựa trên sự tương tác giữa đầu đo và chi tiết, sản phẩm được đo lường:

• Máy đo 3D CMM tiếp xúc: Sử dụng đầu đo vật lý chạm cơ học vào bề mặt bộ phận cần được đo.
• Máy đo 3D CMM không tiếp xúc: Sử dụng công nghệ quan học để phác thảo chính xác các chi tiết thành mô hình 3D.

Để xác định được loại máy CMM nào phù hợp với quy mô sản xuất và sản phẩm của bạn, hãy cùng Yamaguchi tìm hiểu thêm ở các nội dung tiếp theo trong bài viết này.



5. Ứng dụng máy đo tọa độ 3 chiều CMM

Máy đo 3D CMM (Coordinate Measuring Machine – CMM) là một công cụ đo lường chính xác được sử dụng trong nhiều ngành công nghiệp để đo và kiểm tra các chi tiết và bộ phận sản xuất. Với khả năng đo các độ chính xác cao và đa dạng của các đặc tính hình học, máy đo kích thước 3 chiều đã trở thành một công cụ quan trọng trong quá trình kiểm soát chất lượng, nâng cao hiệu suất sản xuất, và đạt được độ chính xác và độ tin cậy cao trong quá trình sản xuất.

Dưới đây là một số ứng dụng chủ yếu của máy CMM trong các ngành công nghiệp khác nhau:

• Ngành ô tô: Máy CMM được sử dụng để đo kiểm các chi tiết và bộ phận của xe ô tô như động cơ, khung xe, phanh, hệ thống treo, và các bộ phận khác. Điều này giúp đảm bảo tính chính xác và đáng tin cậy của các chi tiết và bộ phận, đồng thời kiểm soát chất lượng trong quá trình sản xuất ô tô.
• Ngành hàng không và không gian: Máy CMM được sử dụng để kiểm tra các bộ phận máy bay, tên lửa, vệ tinh và các thiết bị hàng không và không gian khác. Đây là những ứng dụng đòi hỏi độ chính xác cực cao và tính tin cậy trong quá trình sản xuất để đảm bảo an toàn và hiệu suất của các thiết bị này.
• Ngành công nghiệp chế tạo: Máy CMM được sử dụng trong sản xuất và kiểm tra các bộ phận chế tạo, bao gồm gia công kim loại, gia công nhựa, gia công gỗ, gia công đúc, và gia công tấm kim loại. Các ứng dụng của máy đo tọa độ 3 chiều bao gồm kiểm tra kích thước, hình dạng, vị trí, độ cong, độ phẳng, độ vuông góc, và các thông số khác của các bộ phận chế tạo để đảm bảo tính chính xác và đáng tin cậy của chúng.
• Ngành y tế: Máy CMM được sử dụng trong sản xuất và kiểm tra các bộ phận y tế, bao gồm các thiết bị y tế, dụng cụ phẫu thuật, và các bộ phận cơ khí chính xác trong ngành y tế.

Máy CMM là một công cụ đo lường chính xác được sử dụng rộng rãi trong ngành công nghiệp với nhiều ứng dụng đa dạng. Nó không chỉ hỗ trợ kiểm tra chất lượng sản phẩm, nghiên cứu và phát triển sản phẩm mới, mà còn đóng góp vào tiến bộ và cải tiến quy trình sản xuất. Với khả năng đo lường chính xác trong các lĩnh vực đặc biệt, máy CMM đóng vai trò quan trọng trong việc đạt được chất lượng cao và đáp ứng yêu cầu nghiêm ngặt của các ngành công nghiệp.



6. Tiêu chí lựa chọn máy đo CMM sao cho phù hợp

Khi chọn mua máy đo 3D CMM, có một số tiêu chí quan trọng cần xem xét để có thể lựa chọn được thiết bị tối ưu nhất với yêu cầu đo lường thực tế.

• Máy đo 3 chiều giúp xác định mức độ chính xác cần thiết để đáp ứng yêu cầu đo lường. Tiêu chí này tùy thuộc vào từng ứng dụng cụ thể và có sự khác biệt giữa các ngành công nghiệp.
• Xem xét kích thước và phạm vi đo của máy CMM để đảm bảo rằng chúng có đủ không gian và đủ khả năng đo lường được chi tiết, sản phẩm của bạn.
• Một số chi tiết, sản phẩm phức tạp đòi hỏi máy đo CMM phải có khả năng tương thích như: có thể thay đổi đầu dò, thay đổi phương thức dò,…
• Khả năng tự động hóa như cảm biến tự động, chức năng lập trình và các thiết lập các quy trình đo tự động. Điều này giúp cải thiện hiệu suất đo lường đáng kể.
• Phần mềm điều khiển cần có giao diện thân thiện với người dùng, thuận tiện trong quá trình sử dụng và tích hợp chức năng hiện đại như tạo báo cáo tự động.
• Lựa chọn nhà cung cấp máy CMM với dịch vụ hỗ trợ kỹ thuật chất lượng, đáng tin cậy, đảm bảo mọi vấn đề phát sinh trong quá trình sử dụng đều được xử lý kịp thời.
• Xác định tình hình tài chính và lựa chọn model máy đo kích thước 3 chiều phù hợp với ngân sách nhưng vẫn đảm bảo chất lượng và tính linh hoạt trong quá trình đo lường.

Nhìn chung, lựa chọn máy đo 3D CMM là một quyết định quan trọng và cần xem xét nhiều yếu tố. Để đảm bảo chọn được model máy đo tọa độ 3 chiều phù hợp nhất, bạn nên tìm đến các nhà cung cấp uy tín để được tư vấn chi tiết. Tại Việt Nam, Công ty Cổ phần Yamaguchi là đơn vị uy tín hàng đầu, chuyên cung cấp các giải pháp đo lường công nghiệp cho các doanh nghiệp lớn nhỏ khắp cả nước. Sự tin tưởng, ủng hộ của quý khách hàng là niềm vinh hạnh, là nguồn đồng lực to lớn giúp Yamaguchi không ngừng nỗ lực nâng cao chất lượng và dịch vụ để ngày càng phục vụ tốt nhất cho nhu cầu của khách hàng.



7. YAMAGUCHI phân phối chính hãng máy đo 3D CMM HEXAGON

HEXAGON là tập đoàn công nghệ toàn cầu. Được thành lập tại Thụy Điển, Hexagon đã nhanh chóng mở rộng hoạt động tới nhiều quốc gia Châu Á như Nhật Bản, Hàn Quốc, Ấn Độ và cả Việt Nam. Trong lĩnh vực công nghệ đo lường và kiểm tra, Hexagon cung cấp giải pháp cho nhiều ngành công nghiệp:

• Công nghiệp sản xuất: Hexagon cung cấp các giải pháp đo lường và kiểm tra cho quá trình sản xuất, kiểm tra chất lượng và quản lý dữ liệu. Các máy đo tọa độ 3D - Máy đo 3D Hexagon (CMM), máy đo hình ảnh 2D (VMM), máy quét laser, cánh tay robot, phần mềm tính toán và phân tích tự động… là những sản phẩm chính của hãng.
• Điện tử, viễn thông: Hexagon cung cấp các thiết bị đo lường cho việc sản xuất linh kiện điện tử, đảm bảo tính chính xác và hiệu suất của các sản phẩm.
• Ngành hàng không, tàu thuyền, ô tô, xe máy,...
• Ngành công nghiệp hỗ trợ và khuôn đúc

Và nhiều ngành công nghiệp khác.

YAMAGUCHI là nhà phân phối độc quyền máy đo kích thước 3 chiều hãng Hexagon. Một số sản phẩm máy đo 3D CMM Hexagon:

Máy đo CMM kiểu cầu GLORY - Bridges CMM: GLORY CMM là thế hệ máy đo vạn năng mới, mang đến giải pháp đo lường với cấu hình cao, linh hoạt và hiệu suất vượt trội. Là sản phẩm được ƯU ĐÃI ĐẶC BIỆT từ HEXAGON dành riêng cho thị trường Việt Nam trong năm 2024.

• Giảm rung chủ động
• Hệ thống thay đổi đầu dò tự động
• Công nghệ Fly2
• Scan Pilot cải thiện độ chính xác khi quét các cấu trúc chưa biết hoặc phức tạp với tốc độ cao.
• Chế độ ECO và ECO+

Xem thêm sản phẩm tại: https://yamaguchi.vn/may-cmm-kieu-cau-glory-bridge-cmms

Máy đo 3D CMM dạng cầu GLOBAL S: Global Series là giải pháp đo lường 3D chính xác, tích hợp với các công nghệ đo lường tiên tiến, linh hoạt cho mọi ứng dụng công nghiệp.

Xem thêm sản phẩm tại: https://yamaguchi.vn/may-do-cmm-dang-cau-global-series

Máy đo CMM EXPLORER PERFORMANCE

Sản phẩm phù hợp cho việc đo lường sản phẩm với dung sai trung bình cùng nhiều ưu điểm:

• Đa dạng cấu hình, kích cỡ.
• Độ cứng, độ bền cao.
• Chuyển động ổn định, êm ái.
• Thanh quang học Heidenhain thay đổi tuyến tính theo nhiệt độ.
• Dễ dàng lắp đặt.

Xem thêm thông tin về sản phẩm tại: https://yamaguchi.vn/may-do-cmm-explorer-performance

Máy CMM CROMA: Được đánh giá là giải pháp đo lường chi phí hiệu quả, góp phần quản lý chất lượng nghiêm ngặt trên toàn bộ quá trình sản xuất. Sự kết hợp giữa cấu trúc và công nghệ, đặc biệt là các gói phần mềm mới nhất khiến CROMA trở thang sản phẩm hiệu suất cao với giá thành hợp lý.

Xem thêm thông tin về sản phẩm tại: https://yamaguchi.vn/may-cmm-croma-may-do-3d

Máy đo tọa độ siêu chính xác LEITZ INFINITY: Được đánh giá là máy đo tọa độ 3 chiều chính xác nhất trong phân khúc, LEITZ INFINITY với sự kết hợp giữa cảm biến quang học và cảm biến chạm trong một hệ thống đo lường nhất định mang đến phép đo chính xác cao.

Xem thêm sản phẩm máy đo 3 chiều tại: https://yamaguchi.vn/may-do-toa-do-sieu-chinh-xac-leitz-infinity



8. Yamaguchi – Đại diện phân phối chính hãng máy đo 3D CMM ZEISS

Hãng ZEISS là một trong những nhà sản xuất công nghệ hàng đầu thế giới với hơn 175 năm kinh nghiệm trong lĩnh vực sản xuất các thiết bị khoa học và công nghệ. Với sự tập trung vào chất lượng, sáng tạo và khách hàng, ZEISS đã xây dựng một thương hiệu uy tín trên toàn cầu, cung cấp các sản phẩm và giải pháp công nghệ đa dạng cho nhiều ngành công nghiệp khác nhau.



9. Yamaguchi – Đại diện phân phối chính hãng máy CMM Accretech

Accretech (tên gọi trước đây: TOKYO SEIMITSU) là hãng sản xuất thiết bị đo lường công nghiệp đến từ Nhật Bản. Uy tín và chất lượng sản phẩm của Accretech đã được khẳng định vững chắc trong suốt hơn 70 năm qua. Với sứ mệnh đồng hành và tạo dựng giá trị cho doanh nghiệp, Accretech luôn không ngừng nghiên cứu, sáng tạo, cải tiến, nâng cao chất lượng và hiệu suất sản phẩm.



10. Tại sao nên mua máy đo 3D CMM tại Yamaguchi Việt Nam?

YAMAGUCHI là nhà phân phối độc quyền máy đo hãng HEXAGON và là đại diện phân phối chính hãng của ZEISS và ACCRETECH tại Việt Nam, chuyên cung cấp các giải pháp đo lường chính xác ứng dụng trong công nghiệp với chất lượng tốt nhất, cùng dịch vụ tư vấn và hỗ trợ kỹ thuật chuyên nghiệp.

Ngoài việc cung cấp máy đo CMM, YAMAGUCHI còn cung cấp đầy đủ các giải pháp sản phẩm máy móc, thiết bị đo lường khác. Khi đến với YAMAGUCHI, quý khách hàng sẽ được hưởng trọn gói giải pháp đo lường toàn diện, bao gồm:

• Khảo sát và tư vấn lựa chọn thiết bị phù hợp với yêu cầu ứng dụng và nhu cầu sử dụng.
• Cung cấp máy demo để khách hàng trải nghiệm thực tế.
• Thời gian giao hàng nhanh chóng, chỉ từ 2-4 tuần đối với các model thông dụng.
• Bảo hành máy đo tọa độ 3 chiều chính hãng.
• Dịch vụ hiệu chuẩn, hỗ trợ kỹ thuật chất lượng cao, nhanh chóng và chuyên nghiệp.
• Đào tạo, hướng dẫn vận hành và chuyển giao công nghệ bởi kỹ sư được đào tạo bởi hãng sản xuất.
• Giá ưu đãi về máy đo kích thước 3 chiều cho khách hàng lẻ, chiết khấu hấp dẫn cho khách hàng thương mại và đại lý.

Hãy liên hệ với Yamaguchi ngay hôm nay để trải nghiệm sự khác biệt trong dịch vụ và sản phẩm đo lường công nghiệp. Chúng tôi cam kết mang đến cho Qúy khách hàng những giải pháp đo lường chính xác và hiệu quả nhất, từ khảo sát, tư vấn đến bảo hành và hỗ trợ kỹ thuật. Đừng bỏ lỡ cơ hội nhận ưu đãi đặc biệt và nâng cao năng lực sản xuất của bạn với những thiết bị hiện đại từ các thương hiệu hàng đầu thế giới. Liên hệ ngay để được tư vấn chi tiết và nhận báo giá ưu đãi!

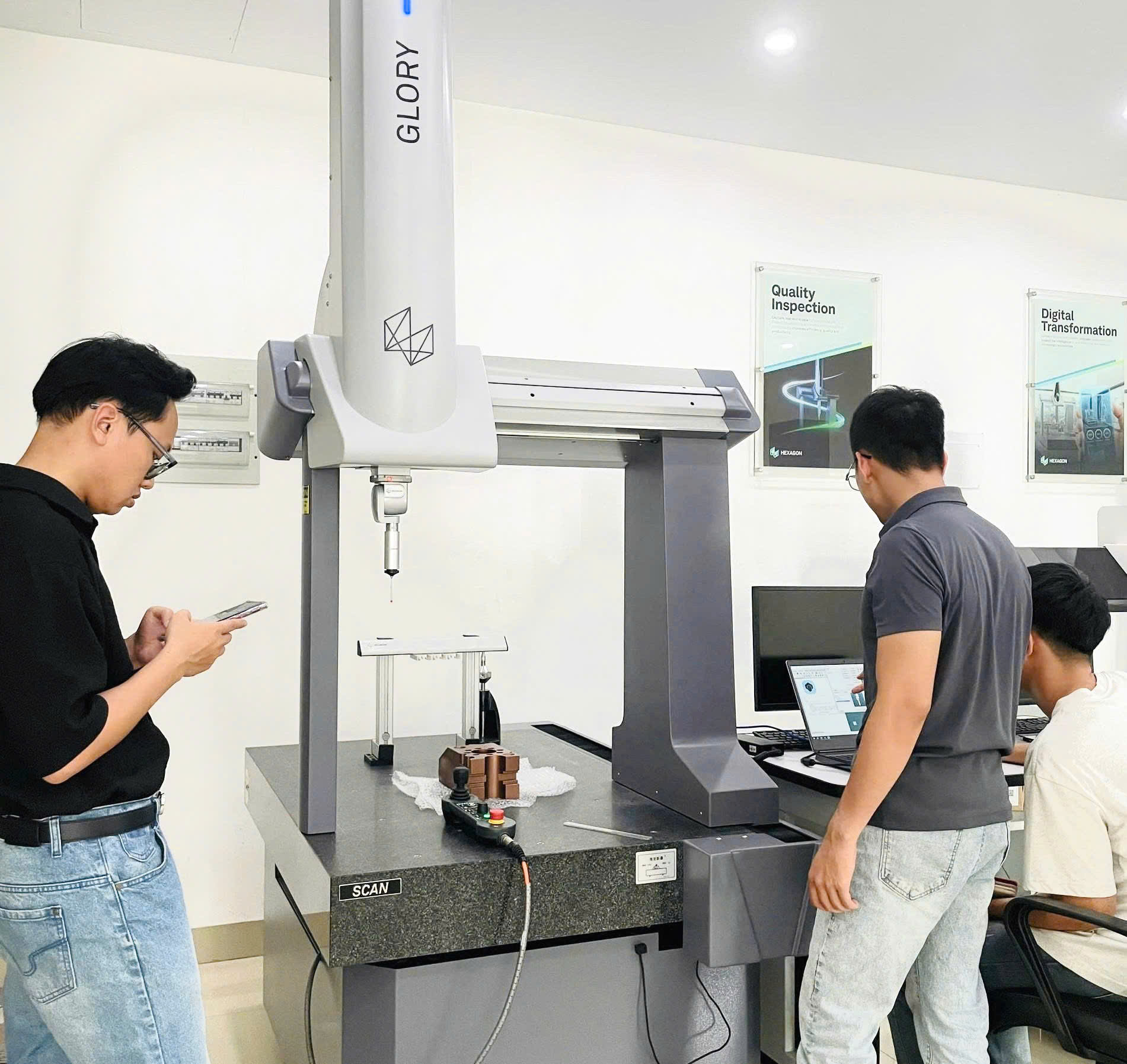

Một số hình ảnh về máy CMM mà Yamaguchi đã lắp đặt
