Phần mềm Auto CAD và vai trò trong công nghệ CAD CAM CNC

1. Phần mềm Auto CAD được sử dụng để làm gì?

Phần mềm auto cad hỗ trợ thiết kế 2D và mô hình hóa 3D bằng line, polyline, arc, spline, solid hoặc surface. Người dùng cũng quản lý layer, block, kích thước và layout. Trong cơ khí, phần mềm auto cad được dùng cho bản vẽ chi tiết, bản vẽ lắp, kết cấu khung, đường ống và mặt bằng thiết bị.

Với bản vẽ 2D, phần mềm auto cad kiểm soát tọa độ, chiều dài, góc, bán kính và vị trí. Dimension, tolerance và annotation thể hiện kích thước, dung sai, độ nhám hoặc yêu cầu gia công. Kết quả chỉ chính xác khi khai báo đúng đơn vị, tỷ lệ và chuẩn đo.

Dữ liệu từ phần mềm auto cad có thể dùng cho cắt laser, plasma, waterjet, đột dập hoặc phay 2D. Trước khi chuyển sang phần mềm cam, cần kiểm tra contour kín, đường trùng, spline và hệ đơn vị. Một khe hở nhỏ cũng khiến CAM nhận sai vùng gia công.

Phần mềm auto cad vì thế không chỉ phục vụ thao tác vẽ. Công cụ này còn chuẩn hóa hồ sơ, giảm sai sót khi trao đổi dữ liệu và tạo nguồn thông tin thống nhất cho thiết kế, công nghệ, gia công và kiểm tra chất lượng.

2. Vai trò của Auto CAD trong công nghệ CAD CAM CNC

Trong công nghệ cad cam cnc, CAD tạo hình học sản phẩm, CAM thiết lập phương án gia công, còn CNC điều khiển máy. Phần mềm auto cad nằm ở giai đoạn đầu, nơi ý tưởng được chuyển thành bản vẽ hoặc mô hình cho các bước tiếp theo.

• Khi nhận file DWG hoặc DXF, kỹ sư kiểm tra bằng phần mềm auto cad.
• Layer được sắp xếp, biên dạng làm sạch, kích thước xác nhận và hệ tọa độ chuẩn hóa.
• Dữ liệu sau đó được đưa vào phần mềm cam để chọn dao và tính toolpath.

Phần mềm auto cad không quyết định tốc độ trục chính, lượng chạy dao, chiều sâu cắt hay trình tự gia công. Phần mềm cam thực hiện các việc này, mô phỏng chuyển động, kiểm tra va chạm và xuất mã NC qua post-processor.

Trong công nghệ cad cam, dữ liệu đầu vào ảnh hưởng trực tiếp đến lập trình. Contour hở có thể làm lệnh pocket thất bại; spline chia vụn khiến dao chuyển động giật; sai đơn vị làm chương trình sai tỷ lệ. Vì vậy, phần mềm auto cad giữ vai trò chuẩn hóa hình học trước khi dữ liệu đi vào CAM.

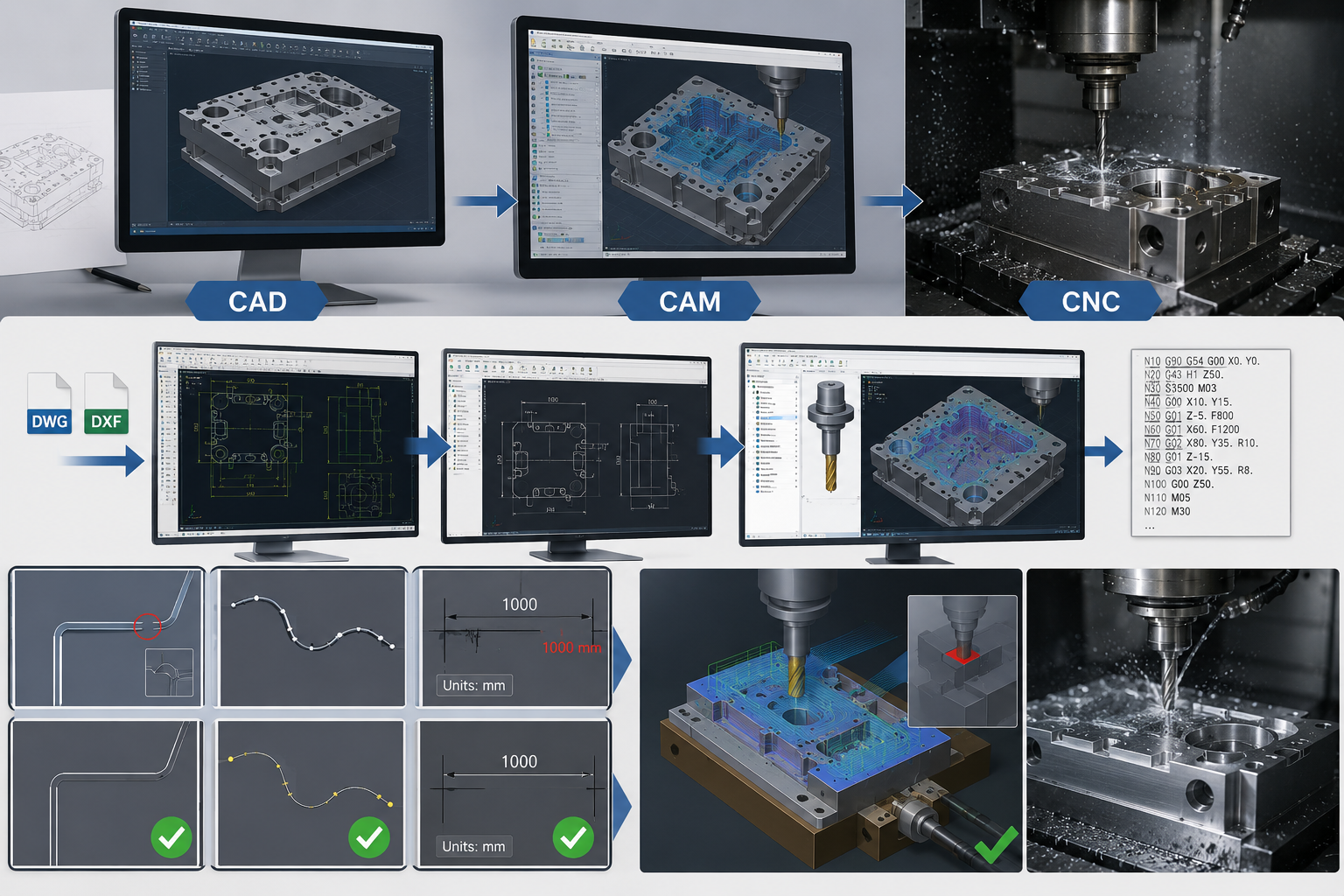

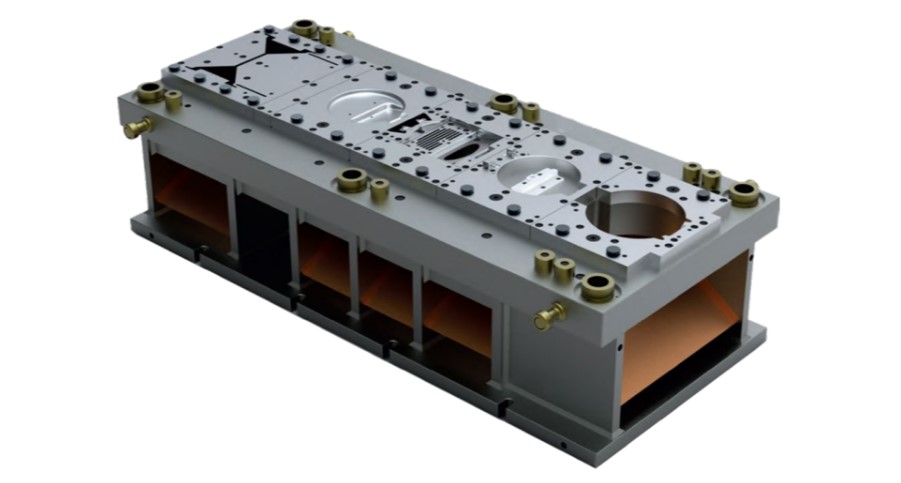

3. Quy trình từ bản vẽ AutoCAD đến sản phẩm hoàn thiện

Quy trình bắt đầu bằng bản vẽ trên phần mềm auto cad. Người thiết kế xác định hình dạng, kích thước, vật liệu, dung sai, chuẩn định vị, độ nhám và bề mặt quan trọng. Bản vẽ đầy đủ giúp lựa chọn máy, phương pháp gá và trình tự gia công.

Tiếp theo là kiểm tra dữ liệu. File 2D cần xóa đường trùng, nối kín contour và xử lý spline; mô hình 3D cần kiểm tra solid, bề mặt lỗi và hệ tọa độ. Phần mềm auto cad hỗ trợ hiệu chỉnh trước khi xuất DWG, DXF hoặc STEP.

File được nhập vào phần mềm cam để khai báo máy, số trục, phôi, đồ gá, điểm gốc, thư viện dao và chế độ cắt. Nguyên công có thể gồm phay mặt, phay hốc, khoan, taro, contour, tiện hoặc gia công bề mặt 3D.

Ở bước này, công nghệ cad cam cnc giúp tái sử dụng dữ liệu thay vì nhập lại kích thước. Toolpath được tính trên hình học thực tế; mô phỏng phát hiện va chạm, cắt lẹm, vật liệu còn dư và chuyển động thừa. Khi thiết kế đổi, lập trình viên cập nhật hình học rồi tính lại đường chạy dao.

Sau mô phỏng, chương trình được xuất qua post-processor tương thích với CNC. Người vận hành gá phôi, đo dao, lấy gốc và chạy thử bằng single block, giảm rapid override hoặc chạy không tải. Sản phẩm đầu tiên phải được đo kiểm. Phần mềm auto cad là điểm khởi đầu nhưng chất lượng dữ liệu ảnh hưởng toàn bộ quá trình gia công.

4. Lựa chọn phần mềm CAD và CAM phù hợp

4.1. Phân biệt phần mềm CAD và phần mềm CAM

Phần mềm cad tập trung vào hình học và bản vẽ; phần mềm cam tập trung vào phương pháp chế tạo. CAD xác định hình dạng, kích thước; CAM xác định máy, dao, đồ gá, chế độ cắt và chiến lược gia công.

Phần mềm auto cad phù hợp với thiết kế 2D, hồ sơ, chỉnh sửa DWG và chuẩn bị biên dạng. CAM phù hợp với phay, tiện, cắt, khoan hoặc gia công nhiều trục. Doanh nghiệp nên chọn theo sản phẩm, máy và năng lực người dùng.

4.2. Khi nào chỉ cần sử dụng AutoCAD

Doanh nghiệp chỉ cần phần mềm auto cad khi công việc chủ yếu là lập bản vẽ, chỉnh sửa file khách hàng, tạo layout hoặc xuất hồ sơ cho đơn vị gia công. Nếu không trực tiếp lập trình CNC, đầu tư CAM có thể chưa cần thiết.

Phần mềm cad miễn phí phù hợp để học, xem hoặc chỉnh sửa bản vẽ đơn giản. Trước khi dùng thương mại, cần kiểm tra bản quyền, khả năng đọc ghi DWG, độ chính xác và hỗ trợ kỹ thuật. Chi phí thấp không còn ý nghĩa nếu phần mềm thường xuyên gây lỗi file.

4.3. Khi nào cần kết hợp CAD, CAM và CNC?

Doanh nghiệp cần kết hợp phần mềm auto cad, CAM và máy CNC khi muốn chủ động từ thiết kế đến gia công. Nhu cầu này rõ hơn với chi tiết nhiều nguyên công, khuôn mẫu, bề mặt 3D, sản phẩm thay đổi thường xuyên hoặc máy nhiều trục.

Trong công nghệ cad cam, dữ liệu thiết kế được chuyển sang lập trình mà không nhập lại kích thước. Công nghệ cad cam cnc còn giúp xây dựng thư viện dao, chế độ cắt và template nguyên công. Hệ thống phải hỗ trợ đúng máy, có post-processor đã kiểm chứng và mô phỏng tin cậy khi đưa vào máy.

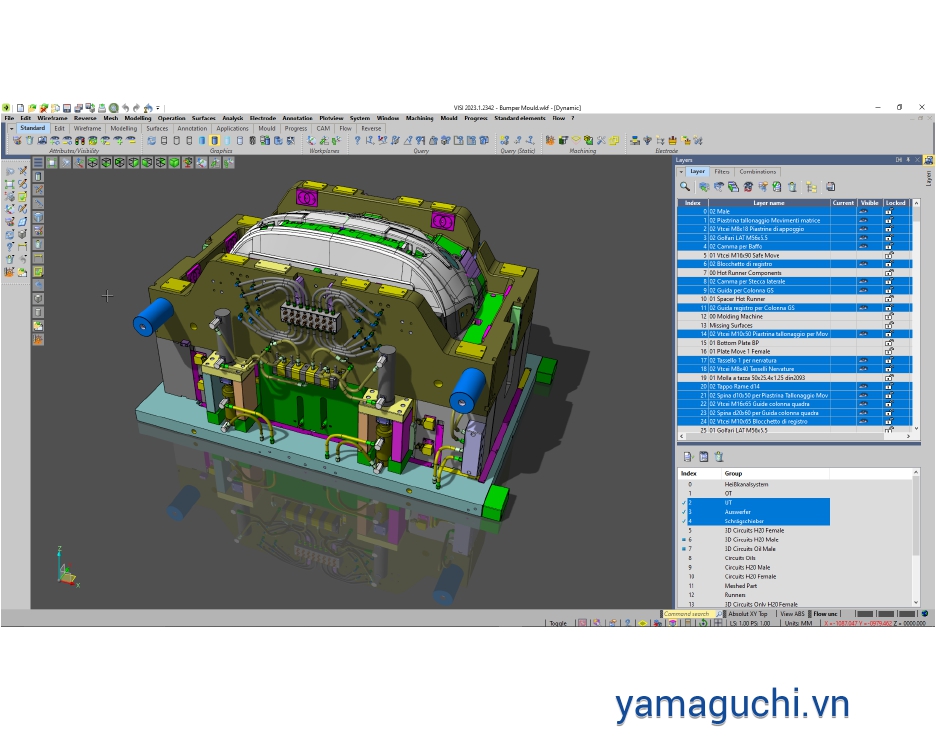

5. Yamaguchi cung cấp giải pháp phần mềm CAD CAM toàn diện

Yamaguchi tư vấn dựa trên bài toán thực tế, gồm sản phẩm, dữ liệu đầu vào, máy CNC, bộ điều khiển, số trục và phương pháp gia công. Từ đó, doanh nghiệp lựa chọn phần mềm auto cad, phần mềm cad hoặc phần mềm cam phù hợp với quy trình.

Yamaguchi đào tạo theo từng nhóm công việc: thiết kế, quản lý bản vẽ, chuẩn hóa dữ liệu, lập trình CAM, tạo toolpath hoặc vận hành công nghệ cad cam cnc. Đào tạo trên chi tiết thực tế giúp người dùng áp dụng ngay sau triển khai.

Khi doanh nghiệp thay máy, bổ sung trục hoặc tiếp nhận định dạng mới, cấu hình phần mềm cần điều chỉnh. Yamaguchi hỗ trợ nâng cấp, kiểm tra tương thích và xử lý lỗi. Phần mềm cad miễn phí lẫn hệ thống bản quyền đều có thể gặp vấn đề về file, phiên bản, license hoặc post-processor.

Lựa chọn phần mềm auto cad cần gắn với mục tiêu sản xuất và kế hoạch dài hạn. Giải pháp tốt phải giảm sửa file, hạn chế lỗi lập trình và rút ngắn thời gian chuẩn bị. Giải pháp phải phù hợp năng lực vận hành. Với kinh nghiệm triển khai công nghệ cad cam, Yamaguchi đồng hành từ tư vấn, cung cấp, đào tạo đến nâng cấp và hỗ trợ kỹ thuật, giúp doanh nghiệp xây dựng hệ thống công nghệ cad cam cnc đồng bộ, ổn định và có thể mở rộng.
