So sánh các phần mềm CAD CAM: Lựa chọn theo ứng dụng thực tế

Trong sản xuất cơ khí, phần mềm mạnh nhất chưa chắc phù hợp nhất. Xưởng phay 3 trục, xưởng khuôn 5 trục và bộ phận thiết kế có yêu cầu khác nhau. Vì vậy, khi so sánh các phần mềm CAD CAM, doanh nghiệp nhìn vào ứng dụng, thực trạng quy trình sản xuất để đưa ra quyết định đúng nhất.

1. Phần mềm CAD CAM là gì? Khác nhau như thế nào?

Khi so sánh các phần mềm CAD CAM, trước hết cần phân biệt rõ vai trò của CAD và CAM trong quy trình sản xuất. Hai nhóm phần mềm này có thể được tích hợp trong cùng một nền tảng hoặc sử dụng riêng biệt, tùy vào nhu cầu thiết kế, lập trình và loại máy CNC của doanh nghiệp.

1.1. Phần mềm thiết kế CAD

Trước khi đem raCAD, viết tắt của Computer-Aided Design, hỗ trợ tạo và chỉnh sửa dữ liệu thiết kế. Một phần mềm thiết kế CAD có thể dùng để dựng bản vẽ 2D, mô hình khối 3D, bề mặt, cụm lắp ráp và hồ sơ kỹ thuật phục vụ chế tạo.

Trong cơ khí, phần mềm CAD 3D còn giúp kỹ sư thay đổi tham số, kiểm tra giao thoa, quản lý kích thước và cập nhật mô hình trước khi chuyển sang sản xuất. Tuy nhiên, CAD mạnh không đồng nghĩa CAM mạnh. AutoCAD phù hợp với bản vẽ kỹ thuật nhưng không phải nền tảng CAM chuyên sâu để lập trình máy CNC.

1.2. Phần mềm CAM

CAM, viết tắt của Computer-Aided Manufacturing, biến dữ liệu hình học thành quy trình gia công. Người lập trình xác định phôi, đồ gá, dao cắt, chế độ cắt và chiến lược toolpath. Phần mềm tính đường chạy dao, mô phỏng quá trình cắt và xuất chương trình NC thông qua post-processor.

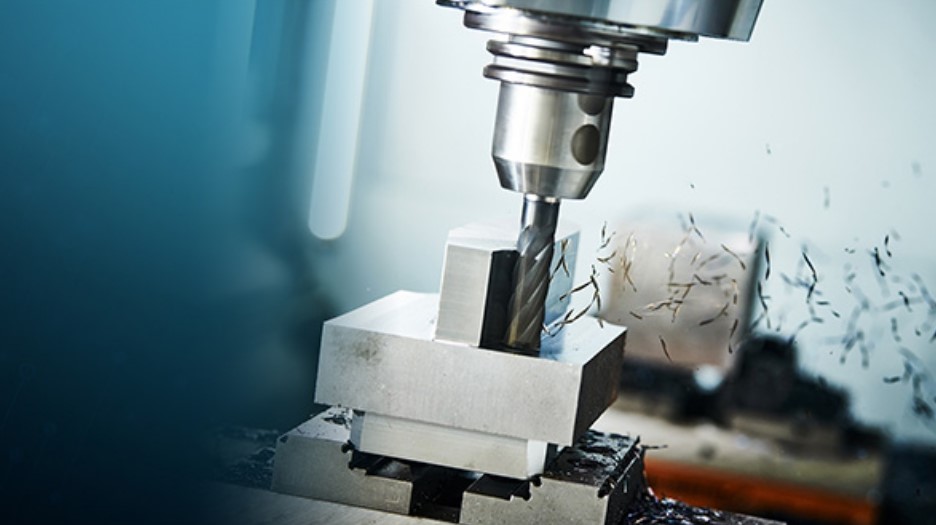

Phần mềm CAM hiện thực hóa các dữ liệu bản vẽ hình học

1.3. Mối liên hệ giữa CAD, CAM và CNC

Có thể hiểu ngắn gọn: CAD tạo hình học sản phẩm, CAM xác định cách gia công, còn CNC thực thi chương trình trên máy. STEP, IGES, Parasolid, DWG hoặc DXF thường được dùng để trao đổi dữ liệu tùy hệ thống.

Một phần mềm CAD CAM CNC tích hợp giúp giảm bước chuyển file và duy trì liên kết khi thiết kế thay đổi. Doanh nghiệp vẫn có thể dùng CAD và CAM khác hệ sinh thái nếu dữ liệu, post-processor và quản lý phiên bản được thiết lập tốt. Vì vậy, so sánh các phần mềm CAD CAM phải nhìn vào toàn bộ workflow, không chỉ giao diện hay số lượng tính năng.

2. So sánh các phần mềm CAD CAM phổ biến trong ngành sản xuất

Khi so sánh các phần mềm CAD CAM, không nên dùng một thang điểm chung để kết luận phần mềm nào “tốt nhất”. Mỗi hệ thống giải quyết một bài toán khác nhau:

Bảng so sánh các phần mềm CAD CAM phổ biến trong ngành sản xuất
Phần mềm Nhu cầu/ Ứng dụng Khả năng CAD Khả năng CAM Loại gia công

Đối tượng sử dụng

AutoCAD Lập và chỉnh sửa bản vẽ kỹ thuật; xử lý DWG/DXF; thiết kế chi tiết, layout và dữ liệu hình học trước khi chuyển sang CAM 2D mạnh, có 3D solid/surface Không có CAM CNC chuyên dụng tích hợp Không trực tiếp lập trình CNC; dữ liệu thường được chuyển sang phần mềm CAM khác

Kỹ sư thiết kế, kỹ thuật viên cần làm việc nhiều với bản vẽ 2D/3D và DWG/DXF

SOLIDWORKS/

SOLIDWORKS CAM

Thiết kế chi tiết cơ khí, assembly, đồ gá; đưa model thiết kế trực tiếp sang lập trình gia công CAD 3D, part, assembly mạnh Phay, tiện, 3+2 tùy gói Phay chi tiết prismatic; Professional mở rộng sang tiện và 3+2 trên máy 4/5 trục Doanh nghiệp đã thiết kế bằng SOLIDWORKS và muốn duy trì liên kết giữa thiết kế với gia công
Autodesk Fusion Thiết kế và gia công trên cùng nền tảng; prototype, cơ khí chính xác và sản xuất lô nhỏ–trung bình CAD 2D/3D tích hợp với manufacturing workspace; model CAD và CAM nằm trong cùng hệ thống dữ liệu Phay, tiện, turn-mill; có gia công nhiều trục Phay 3 trục; indexed 4/5 trục; tiện; turn-mill; với Extension có 4 và 5 trục đồng thời Xưởng CNC, kỹ sư vừa thiết kế vừa lập trình; doanh nghiệp muốn một workflow CAD/CAM tương đối gọn
Mastercam Lập trình CNC chuyên sâu; chuẩn bị model; xử lý từ chi tiết prismatic đến các bài toán multi-axis Có 3D solid, surface, wireframe phục vụ CAM Phay, tiện, mill-turn, multiaxis Phay, tiện, mill-turn, Swiss-type, 4/5 trục đồng thời và Wire EDM Lập trình viên CNC, xưởng có nhiều loại máy hoặc đặt CAM làm trung tâm của quy trình
Siemens Designcenter/ NX CAM Manufacturing Quy trình CAD/CAM tích hợp cho thiết kế sản phẩm và sản xuất từ chi tiết prismatic đến freeform, multi-axis phức tạp CAD 3D, assembly và thiết kế sản phẩm chuyên sâu 2.5D, 3D, tiện, nhiều trục Phay 2.5D, 3 trục, tiện, probing, multi-axis và simultaneous 5-axis tùy cấp sản phẩm Doanh nghiệp cần thiết kế–sản xuất đồng bộ; chi tiết phức tạp; khuôn, cơ khí chính xác, sản xuất đa trục
SolidCAM Lập trình CNC trực tiếp trên nền CAD đang dùng, hạn chế xuất/nhập model giữa CAD và CAM Không phải CAD độc lập; SolidCAM tích hợp single-window với SOLIDWORKS, Solid Edge và Autodesk Inventor. Phay, tiện, mill-turn, 5 trục Phay 2.5D/3D, 5 trục, tiện, mill-turn, Swiss Xưởng CNC cần CAM chuyên sâu
PowerMill Gia công khuôn, tool & die, chi tiết 3D/freeform lớn hoặc phức tạp; yêu cầu cao về toolpath, bề mặt và multi-axis PowerMill là CAM chuyên dụng/stand-alone CAM; làm việc từ model CAD nhập vào, không phải nền tảng thiết kế sản phẩm CAD tổng thể CAM chuyên sâu cho phay Phay 3 trục, 3+2; Ultimate hỗ trợ simultaneous 5-axis; ứng dụng cho mold, die, port, blade... Kỹ sư CAM, xưởng khuôn hoặc doanh nghiệp gia công hình học 3D phức tạp
FreeCAD

Thiết kế tham số, học CAD/CAM, prototype, nghiên cứu hoặc xây dựng workflow CNC có khả năng tùy biến

3D parametric modeler dựa trên Open CASCADE; hỗ trợ solid, BRep, NURBS, sketch 2D, bản vẽ và nhiều Workbench khác Có CAM Workbench tạo toolpath và G-code CNC cơ bản đến trung bình tùy cấu hình Người học, kỹ sư cần phần mềm mã nguồn mở; doanh nghiệp có khả năng tự kiểm chứng và tùy chỉnh workflow



3. Các tiêu chí khi chọn phần mềm CAD CAM cho doanh nghiệp

3.1. Sản phẩm và nhu cầu ứng dụng

Hãy bắt đầu từ chi tiết thực tế. Plate, bracket, trục tiện, khuôn ép nhựa hay impeller cần chiến lược CAM khác nhau. Nếu nhiệm vụ chính là dựng sản phẩm, phần mềm CAD 3D và quản lý assembly cần được ưu tiên. Nếu mục tiêu là giảm thời gian lập trình máy, doanh nghiệp phải quan tâm nhiều hơn đến toolpath, simulation và post-processor.

Nếu so sánh các phần mềm CAD CAM, doanh nghiệp nên dùng một chi tiết đại diện để chạy thử. Cùng một model, hãy kiểm tra thời gian lập trình, số bước thao tác, khả năng tránh va chạm và lượng chỉnh sửa NC sau khi post.

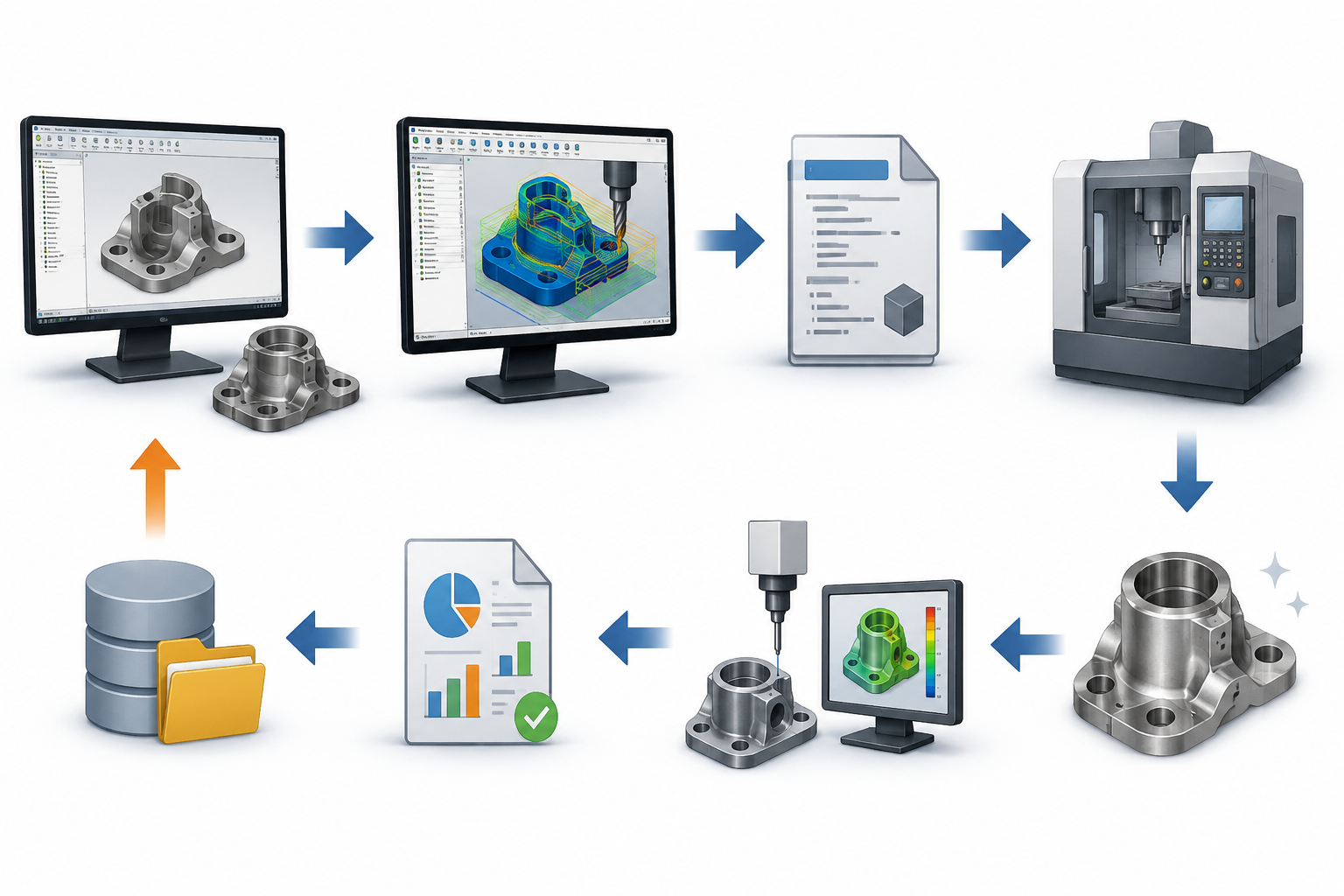

Workflow của một phần mềm CAD CAM tích hợp trên một mẫu vật cụ thể

3.2. Loại máy và số trục CNC

Phần mềm phải phù hợp với thiết bị thực tế. Máy phay 3 trục, 5 trục đồng thời, tiện có trục C/Y và mill-turn nhiều spindle không thể đánh giá bằng cùng tiêu chí. CAM càng phức tạp thì mô hình động học máy, giới hạn trục, holder, đồ gá và khả năng collision checking càng quan trọng.

3.3. Khả năng kết nối dữ liệu và post-processor

Post-processor chuyển toolpath thành mã NC phù hợp với controller. Đây là yếu tố thường bị xem nhẹ khi so sánh các phần mềm CAD CAM. Toolpath tốt nhưng post không đúng với Fanuc, Siemens, Heidenhain hoặc cấu hình riêng của máy vẫn có thể tạo thêm nhiều bước sửa code thủ công.

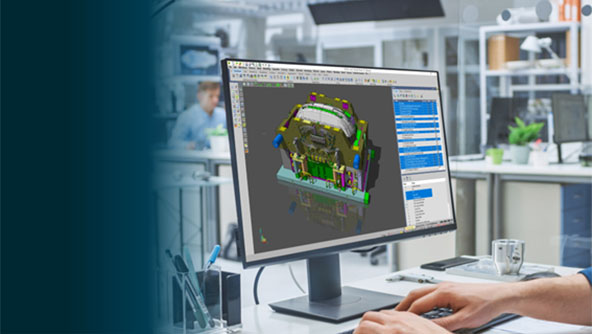

Khả năng kết nối dữ liệu - yếu tố quan trọng cần cân nhắc

Doanh nghiệp cũng cần kiểm tra khả năng đọc STEP, Parasolid, IGES, DWG, DXF và dữ liệu native từ phần mềm thiết kế CAD hiện có. Workflow tốt phải giảm lỗi hình học và hạn chế nhập lại dữ liệu khi model thay đổi.

3.4. Chi phí bản quyền và đào tạo

Giá license không phản ánh toàn bộ chi phí. Cần tính thêm module CAM, post-processor, workstation, đào tạo, nâng cấp và thời gian kỹ sư làm quen. Một phần mềm rẻ nhưng thường xuyên phải sửa NC thủ công chưa chắc tiết kiệm hơn giải pháp có giá đầu tư cao hơn.

4. Yamaguchi - Đơn vị cung cấp và phân phối phần mềm chính hãng

Bên cạnh việc so sánh các phần mềm CAD CAM phổ biến, doanh nghiệp có thể tham khảo nhóm giải pháp CAD/CAM Hexagon đang được Yamaguchi cung cấp hướng tới nhiều bài toán sản xuất khác nhau, từ thiết kế chi tiết, lập trình phay – tiện CNC, gia công nhiều trục đến khuôn mẫu, kim loại tấm, gỗ và đá. Tùy vào sản phẩm, loại máy, số trục và mức độ phức tạp của quy trình, doanh nghiệp có thể lựa chọn giải pháp phù hợp để rút ngắn thời gian lập trình, tối ưu đường chạy dao, hạn chế va chạm và nâng cao tính đồng bộ giữa thiết kế với gia công.

Với doanh nghiệp tìm phần mềm CAD CAM CNC, cách đánh giá thực tế là xem dữ liệu đầu vào, hình học chi tiết, loại máy, số trục, controller, yêu cầu mô phỏng và chương trình đầu ra. Yamaguchi có thể tư vấn nhóm phần mềm phù hợp dựa trên các thông tin này thay vì chỉ so sánh số lượng tính năng trên brochure.

Cuối cùng, so sánh các phần mềm CAD CAM chỉ thực sự hữu ích khi đặt phần mềm trong quy trình sản xuất cụ thể. Lựa chọn phù hợp phải giúp thiết kế dữ liệu đúng, lập trình nhanh hơn, giảm chỉnh sửa NC, kiểm soát va chạm và khai thác tốt năng lực máy CNC. Đó mới là giá trị doanh nghiệp cần đo khi quyết định đầu tư phần mềm.
