Top 3 sự thật về phần mềm CAD miễn phí trong gia công cơ khí

Phần mềm CAD miễn phí đang trở thành lựa chọn được nhiều người quan tâm khi bắt đầu thiết kế cơ khí. Tuy nhiên, miễn phí không đồng nghĩa với việc phần mềm có thể đáp ứng mọi yêu cầu trong môi trường sản xuất. Từ khả năng thiết kế, tương thích dữ liệu đến kết nối CAD/CAM và CNC, có nhiều yếu tố cần cân nhắc trước khi lựa chọn. Từ góc nhìn Yamaguchi, doanh nghiệp nên đánh giá phần mềm theo quy trình thực tế, không chỉ dựa vào mức giá.

1. Phần mềm CAD miễn phí vẫn có thể đáp ứng được thiết kế cơ khí cơ bản

Sự thật đầu tiên là phần mềm CAD miễn phí không đồng nghĩa với công cụ yếu. Nhiều phần mềm hiện nay đủ khả năng phục vụ dựng sketch 2D, mô hình 3D, chỉnh sửa kích thước, tạo chi tiết dạng khối và xuất bản vẽ kỹ thuật cơ bản.

Với doanh nghiệp đang đào tạo nhân sự, thử nghiệm quy trình hoặc thiết kế chi tiết không quá phức tạp, phần mềm CAD miễn phí có thể đáp ứng tốt. Kỹ sư có thể dùng phần mềm vẽ CAD miễn phí để dựng biên dạng, xác định kích thước và kiểm tra hình học.

Các chi tiết dạng tấm, trục, gá đỡ hoặc block cơ khí thường chưa đòi hỏi hệ thống CAD lớn. Công cụ miễn phí vì thế giúp doanh nghiệp tiếp cận thiết kế với chi phí thấp.

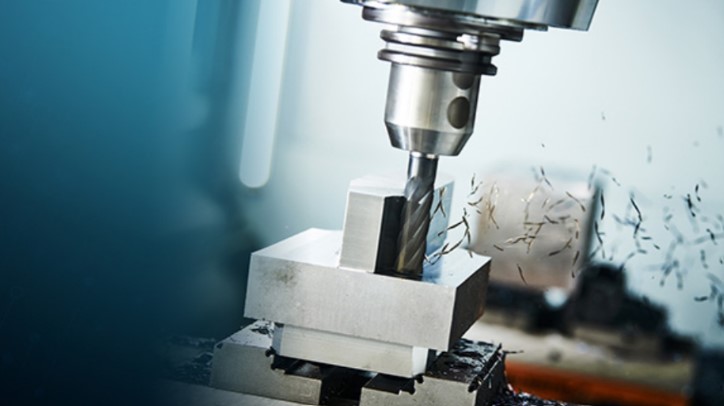

Phần mềm CAD miễn phí có thể đáp ứng được yêu cầu cơ bản của doanh nghiệp

Giới hạn thường xuất hiện khi sản phẩm có bề mặt phức tạp, assembly lớn, cần quản lý revision hoặc liên kết chặt với công nghệ CAD CAM. Doanh nghiệp nên kiểm tra phần mềm bằng chính loại chi tiết đang sản xuất thay vì chỉ so sánh danh sách tính năng.

2. "Miễn phí" không đồng nghĩa phù hợp với mọi quy trình gia công CNC

Phần mềm CAD miễn phí có thể tốt cho thiết kế nhưng chưa chắc phù hợp với toàn bộ quy trình CNC. Gia công cơ khí không dừng ở mô hình 3D. Dữ liệu còn phải được dùng để lập trình đường chạy dao, chọn chiến lược gia công, mô phỏng và xuất chương trình cho máy CNC.

Nếu phần mềm CAD miễn phí không hỗ trợ định dạng cần thiết, kỹ sư có thể phải chuyển đổi file nhiều bước, làm tăng nguy cơ mất feature, sai bề mặt, lỗi đơn vị hoặc phải sửa dữ liệu trước khi lập trình CAM.

Vì vậy, phần mềm CAD miễn phí cần được đánh giá cùng công nghệ CAD CAM. Một hệ thống CAD tách khỏi CAM vẫn dùng được nếu có thể xuất ổn định STEP, IGES, DXF, DWG hoặc định dạng mà phần mềm CAM hiện tại hỗ trợ.

Với sản xuất đơn chiếc, chuyển file thủ công có thể chấp nhận. Nhưng khi số mã hàng tăng hoặc thiết kế thay đổi thường xuyên, thao tác trung gian dễ thành nút thắt. Chi phí lúc này còn nằm ở thời gian kỹ sư, rủi ro sai dữ liệu và việc phải lập trình lại.

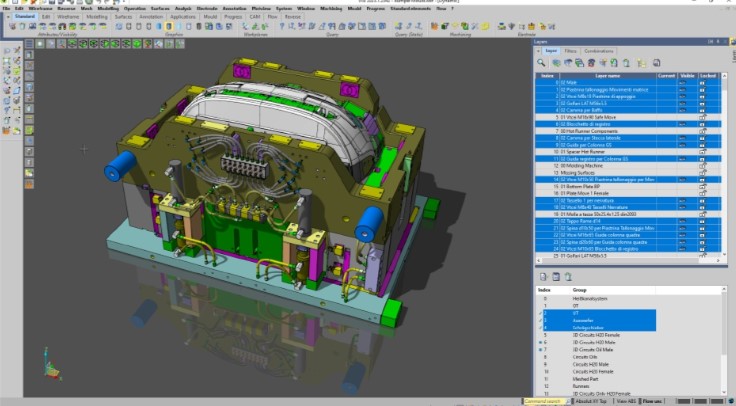

Phần mềm CAD trong ngành công nghiệp khuôn mẫu

Khi chọn phần mềm CAD miễn phí, hãy hỏi: dữ liệu CAD sẽ đi đâu, ai sử dụng và cần bao nhiêu bước để đưa mô hình vào gia công CNC.

3. Phần mềm CAD chỉ là một bước trong quy trình thiết kế gia công

Sự thật thứ ba là phần mềm CAD miễn phí chỉ giải quyết một phần của chuỗi sản xuất. Quy trình cơ bản có thể nhìn theo hướng:

CAD tạo dữ liệu hình học và bản vẽ.
CAM chuyển dữ liệu thành đường chạy dao và chương trình phù hợp với máy.
CNC thực hiện cắt gọt.
Sau gia công, chi tiết vẫn phải được đo để xác nhận kích thước, hình học và dung sai có đạt yêu cầu hay không.

Vì vậy, mô hình đúng trên phần mềm CAD miễn phí chưa đảm bảo chi tiết sau gia công đạt chuẩn. Sai số có thể đến từ dao cụ, chế độ cắt, gá đặt, bù dao, biến dạng nhiệt, độ chính xác máy hoặc phương pháp đo.

Trong nhiều nhà máy, dữ liệu đo chưa được phản hồi về thiết kế hoặc CAM, khiến doanh nghiệp khó xác định lỗi đến từ mô hình, chương trình, máy hay gá đặt.

Yamaguchi nhìn bài toán theo chuỗi hoàn chỉnh: thiết kế đúng, gia công đúng và phải kiểm chứng được kết quả. Vì vậy, CMM, máy đo kích thước bằng hình ảnh, máy đo biên dạng hoặc scan 3D có vai trò quan trọng sau CNC. Phần mềm CAD miễn phí có thể là điểm bắt đầu, nhưng chất lượng cuối cùng phải được xác nhận bằng dữ liệu đo thực tế.

4. Doanh nghiệp nên sử dụng CAD miễn phí hay giải pháp CAD/CAM chuyên nghiệp

Không có câu trả lời chung cho mọi doanh nghiệp. Phần mềm CAD miễn phí phù hợp khi mục tiêu là học thiết kế, dựng chi tiết cơ bản, xử lý bản vẽ đơn giản, thử nghiệm ý tưởng hoặc phục vụ quy mô sản xuất nhỏ. Trong các trường hợp này, đầu tư ngay một hệ thống lớn có thể chưa cần thiết.

Doanh nghiệp nên cân nhắc giải pháp chuyên nghiệp khi CAD tham gia trực tiếp vào sản xuất: nhiều bản vẽ, nhiều người xử lý dữ liệu, sản phẩm thay đổi liên tục, cần quản lý revision, trao đổi file với khách hàng hoặc tích hợp chặt với công nghệ CAD CAM.

Một yếu tố dễ bị bỏ qua là chi phí nhân sự. Phần mềm CAD miễn phí tiết kiệm phí bản quyền nhưng nếu kỹ sư phải sửa lỗi file, dựng lại bề mặt, chuyển đổi định dạng nhiều lần hoặc xử lý thủ công giữa CAD và CAM, tổng chi phí vận hành có thể cao hơn.

Theo góc nhìn của Yamaguchi, doanh nghiệp không cần loại bỏ hoàn toàn phần mềm CAD miễn phí. Cách hợp lý là phân tầng nhu cầu: dùng công cụ miễn phí cho học tập, chỉnh sửa và thiết kế đơn giản; dùng hệ thống CAD/CAM chuyên nghiệp cho những công việc ảnh hưởng trực tiếp đến năng suất, chất lượng và tiến độ sản xuất.

5. Tiêu chí lựa chọn phần mềm CAD cho thiết kế và gia công CNC

Khi đánh giá phần mềm CAD miễn phí hoặc giải pháp thương mại, doanh nghiệp nên dựa trên nhu cầu thiết kế và gia công thực tế.

Trước hết, phần mềm cần đáp ứng tốt thiết kế chi tiết cơ khí 2D, 3D, đồng thời hỗ trợ kích thước, dung sai và bản vẽ kỹ thuật. Với phần mềm vẽ CAD miễn phí, đây là những yếu tố cần kiểm tra kỹ nếu bản vẽ được sử dụng trực tiếp cho sản xuất.

Tiếp theo là khả năng kết nối với phần mềm CAM và máy CNC, cũng như nhập, xuất các định dạng phổ biến như STEP, IGES, DXF, DWG hoặc STL. Khả năng tương thích tốt giúp hạn chế lỗi dữ liệu và giảm các bước chuyển đổi không cần thiết.

Cuối cùng, doanh nghiệp nên tính đến khả năng mở rộng khi nhu cầu sản xuất tăng. Khi chi tiết phức tạp hơn hoặc cần liên kết CAD và CAM chặt chẽ, các giải pháp CAD/CAM chuyên nghiệp sẽ phù hợp hơn.

Yamaguchi hiện cung cấp các giải pháp CAD/CAM của Hexagon, hướng đến việc lựa chọn phần mềm theo dạng chi tiết, phương pháp gia công và hệ thống CNC thực tế. Nhờ đó, doanh nghiệp có thể xây dựng quy trình liền mạch hơn ngay từ bước đầu xây dựng bản vẽ cho đến đo kiểm chuyên nghiệp.
