1. Máy đo tọa độ 3 chiều CMM là gì? Có những loại máy đo 3D CMM nào?

Máy đo tọa độ 3 chiều – CMM (Coordinate Measuring Machine) là thiết bị đo lường hiện đại, được sử dụng rộng rãi trong lĩnh vực sản xuất và kiểm tra chất lượng công nghiệp. Thiết bị này cho phép xác định chính xác các thông số hình học của sản phẩm như kích thước, biên dạng, độ lệch vị trí và độ thẳng hàng thông qua việc quét bề mặt chi tiết.

Hiện nay, để đưa ra quyết định chính xác trong việc lựa chọn máy đo phù hợp, người dùng cần hiểu rõ về các tiêu chí chọn máy đo 3D CMM, bắt đầu từ việc nắm rõ từng loại máy và công năng của chúng.

Trên thị trường, máy đo CMM được phân loại dựa theo cấu trúc cơ khí và cách thức đầu dò tiếp xúc với sản phẩm. Mỗi loại có ưu điểm riêng, phù hợp với các loại chi tiết, môi trường sản xuất và yêu cầu đo lường khác nhau.

• Máy CMM dạng cầu (Bridge CMM)
• Máy CMM cánh tay ngang (Horizontal Arm CMM)
• Máy CMM kiểu chữ L (L-Shaped CMM)
• Máy đo CMM quang học (Optical CMM)

Lựa chọn máy đo 3d cmm phù hợp là một phần quan trọng trong các tiêu chí chọn máy đo 3D CMM cho từng ứng dụng cụ thể.

2. Tiêu chí chọn máy đo 3D CMM phù hợp với nhu cầu

Để chọn máy đo 3D CMM phù hợp, doanh nghiệp cần căn cứ vào nhu cầu sử dụng thực tế, loại sản phẩm đo, điều kiện làm việc và ngân sách. Dưới đây là những tiêu chí chọn máy đo 3D CMM quan trọng không thể bỏ qua:

2.1. Xác định nhu cầu ứng dụng

Xác định mục đích sử dụng là bước đầu tiên trong cách lựa chọn máy đo 3D CMM. Bạn cần trả lời câu hỏi: Máy được dùng để làm gì? Đo kích thước cơ bản, đo hình dạng phức tạp, kiểm tra độ chính xác hay phục vụ thiết kế ngược?

Mỗi mục đích đo đòi hỏi cấu hình máy, loại đầu dò và phần mềm khác nhau. Ví dụ:

• Nếu cần kiểm tra chi tiết cơ khí đơn giản: nên chọn CMM dạng cầu.
• Nếu đo chi tiết cong, bề mặt tự do: nên dùng CMM quét hoặc có đầu đo quét.
• Nếu cần linh hoạt, đo tại xưởng: dùng máy đo CMM dạng tay đo di động.

2.2. Kích thước và phạm vi đo

Một trong các tiêu chí chọn máy đo 3D CMM quan trọng là khả năng bao phủ toàn bộ chi tiết cần đo. Phạm vi đo phải đủ để bao phủ toàn bộ vùng cần đo. Ba yếu tố cần quan tâm:

• Kích thước bàn đo (ví dụ: 500x500mm, 1000x1200mm).
• Hành trình trục Z đủ cao để lắp đầu dò và di chuyển linh hoạt.
• Khoảng cách đo thực tế cộng thêm chiều dài đầu dò (thường tính theo công thức: L = l + 2C, với C là chiều dài đầu dò).

2.3. Độ chính xác

Tùy theo yêu cầu dung sai sản phẩm, bạn cần xác định độ chính xác mong muốn (thường từ ±0.5µm đến ±5µm). Nguyên tắc chọn máy đo tọa độ 3 chiều:

• Dung sai càng nhỏ → máy phải có độ chính xác cao hơn.
• Độ chính xác lặp lại (repeatability) cũng rất quan trọng – đảm bảo các phép đo không bị sai lệch khi đo nhiều lần.
• Với các chi tiết phức tạp, độ bất định phép đo cần đạt 1/5 đến 1/8 so với dung sai.

2.4. Hệ thống đầu dò (Probe system)

Đầu dò là thành phần tiếp xúc với mẫu để lấy dữ liệu. Máy CMM hiện đại hỗ trợ nhiều loại đầu dò:

• Touch Probe: đo tiếp xúc, chính xác cao.
• Scanning Probe: quét liên tục, phù hợp bề mặt cong.
• Laser Scanner: đo không tiếp xúc, nhanh chóng, phù hợp sản phẩm nhạy cảm.

2.5. Phần mềm đo lường

Trong các tiêu chí chọn máy đo 3D CMM, phần mềm đóng vai trò điều phối toàn bộ quy trình đo. Phần mềm là “bộ não” của máy CMM. Một số phần mềm CMM Hexagon phổ biến hiện nay: PC-DMIS (Hexagon), CAD/CAM SURFCAM, WorkNC,..

2.6. Ngân sách đầu tư

Máy CMM là khoản đầu tư dài hạn. Không nên chỉ nhìn vào giá ban đầu mà nên tính đến tổng chi phí sở hữu (hiệu suất, độ bền, khả năng nâng cấp, hỗ trợ kỹ thuật...). Đôi khi mua máy chất lượng cao giúp tiết kiệm chi phí vận hành và tăng hiệu quả sản xuất lâu dài.

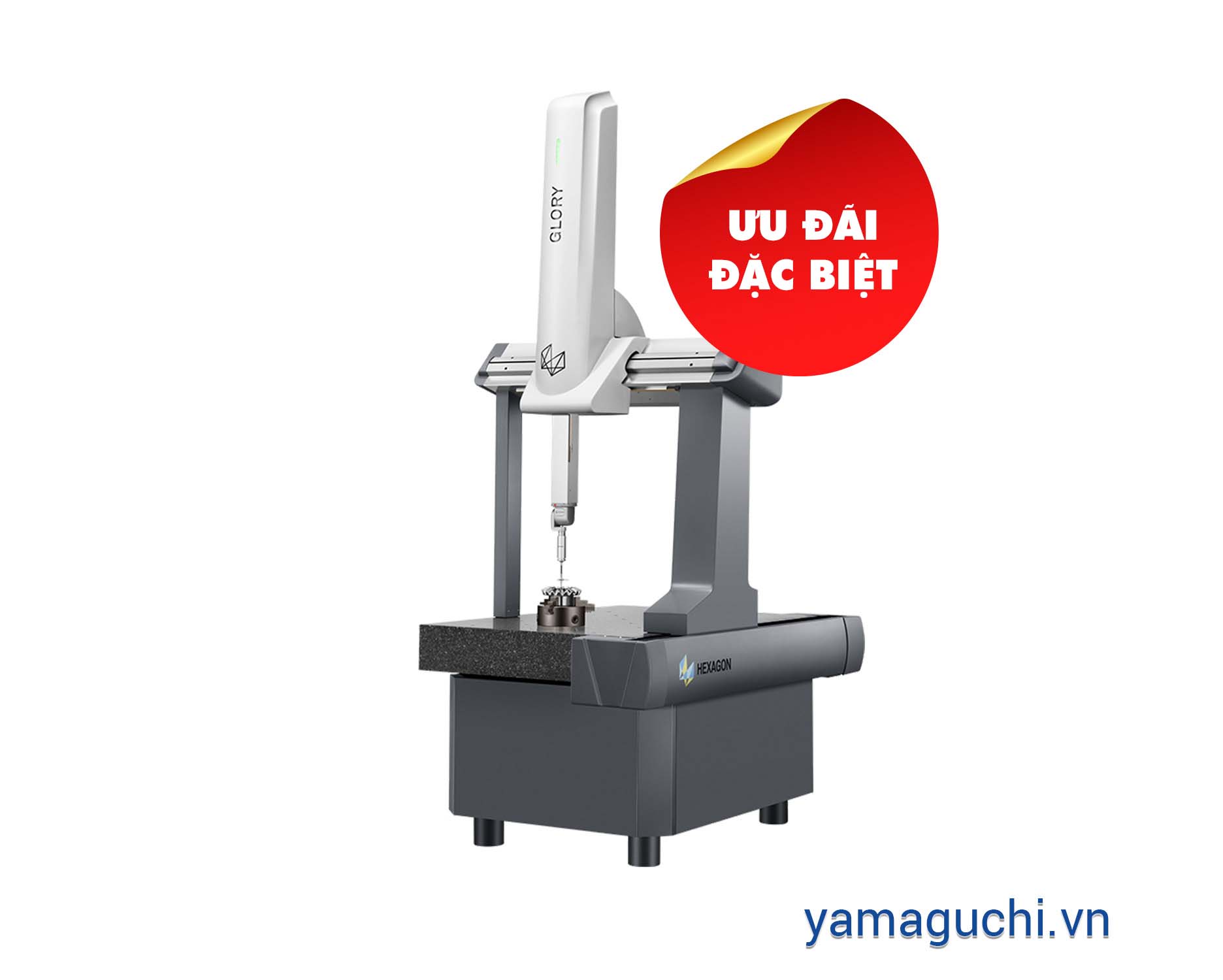

3. Yamaguchi – Đại diện phân phối máy đo tọa độ 3D Hexagon tại Việt Nam

Yamaguchi Việt Nam là đối tác phân phối được ủy quyền chính thức của thương hiệu Hexagon, chuyên cung cấp các dòng máy đo tọa độ 3 chiều CMM và thiết bị đo lường công nghiệp hàng đầu. Với cam kết mang đến những sản phẩm chính hãng – giá hợp lý – chất lượng cao, Yamaguchi đã và đang là lựa chọn đáng tin cậy của nhiều doanh nghiệp sản xuất trong nước.

Không chỉ dừng lại ở máy đo CMM, Yamaguchi còn phân phối toàn bộ giải pháp đo lường tổng thể đến từ Hexagon, bao gồm cả phần mềm, phụ kiện, và các hệ thống hỗ trợ khác. Khi lựa chọn Yamaguchi, khách hàng sẽ nhận được sự hỗ trợ đầy đủ từ khâu tư vấn đến hậu mãi:

• Tư vấn kỹ thuật chuyên sâu dựa trên nhu cầu đo lường thực tế của doanh nghiệp.
• Cung cấp thiết bị demo để khách hàng trải nghiệm trước khi đầu tư.
• Thời gian giao hàng nhanh, thông thường chỉ từ 2 đến 4 tuần cho các model phổ biến.
• Chính sách bảo hành chính hãng rõ ràng, hỗ trợ nhanh chóng.
• Hiệu chuẩn và bảo trì thiết bị chuyên nghiệp, đảm bảo máy luôn hoạt động ổn định.
• Ưu đãi hấp dẫn cho khách hàng mua lẻ và chính sách chiết khấu dành cho đại lý, đơn vị thương mại.

Nếu Quý khách hàng đang tìm kiếm một thiết bị đo lường chính xác, ổn định và đáp ứng đầy đủ tiêu chí chọn máy đo 3D CMM, hãy liên hệ Yamaguchi để được tư vấn miễn phí và trải nghiệm công nghệ đo tiên tiến nhất từ Hexagon!
