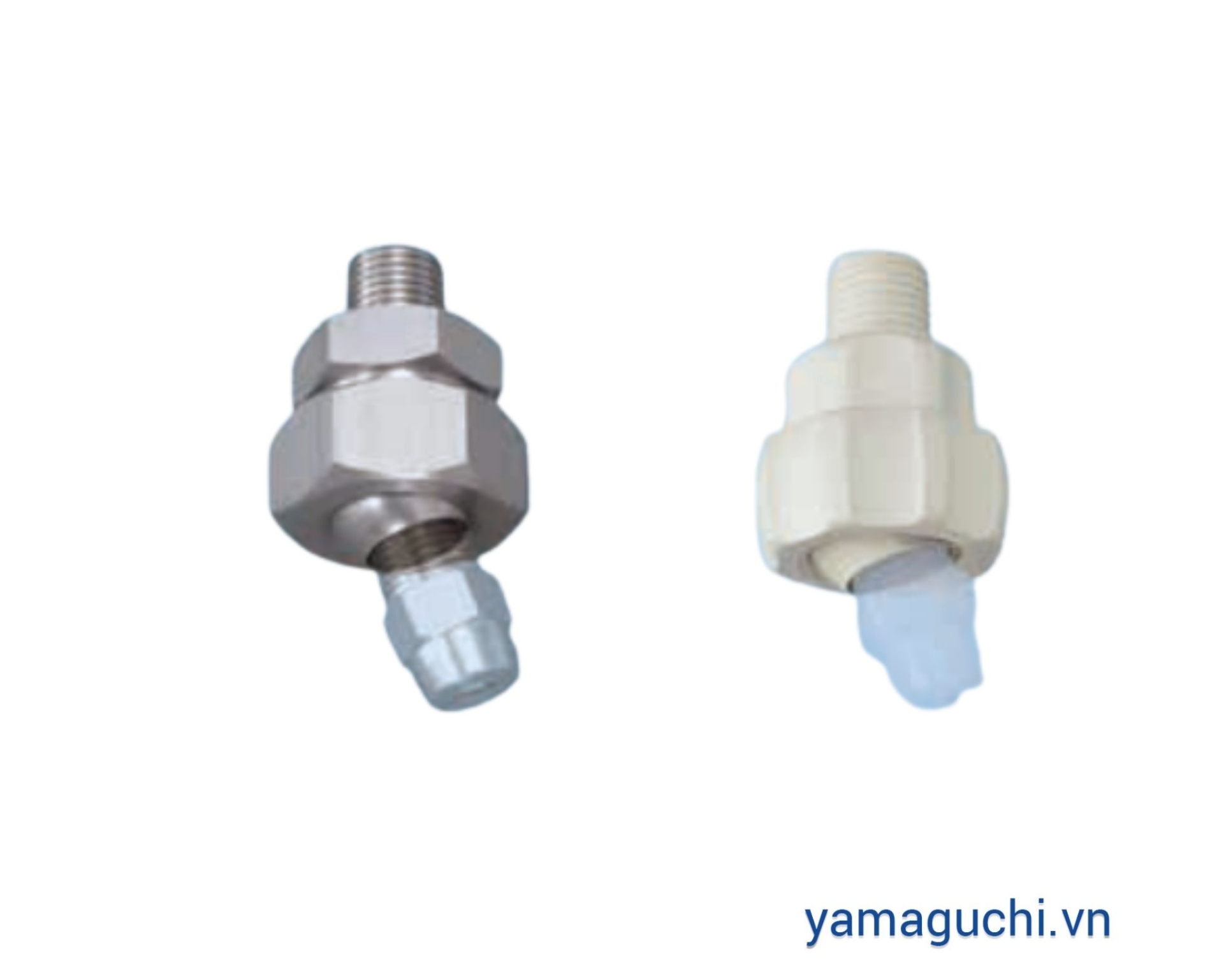

1. Giới thiệu khớp cầu béc phun UT IKEUCHI
Khớp cầu béc phun UT IKEUCHI là phụ kiện universal ball joint được lắp giữa đường ống và đầu béc, cho phép kỹ thuật viên điều chỉnh chính xác hướng phun sau khi hệ thống đã được lắp đặt. Theo IKEUCHI, hướng béc có thể điều chỉnh trong phạm vi khoảng 50°, giúp việc căn chỉnh vùng phun thuận tiện hơn mà không cần thay đổi vị trí toàn bộ đường ống.
UT Series có hai nhóm chính gồm khớp cầu kim loại và khớp cầu nhựa FRPP. Dòng kim loại phù hợp các hệ thống cần áp suất cao hơn, trong khi phiên bản nhựa nhẹ, dễ lắp đặt và phù hợp với các môi trường cần vật liệu phi kim.
2. Điểm nổi bật của khớp xoay béc phun UT
- Điều chỉnh hướng tới 50°: Dễ căn lại góc phun sau khi béc đã kết nối với đường ống.
- Căn chỉnh chính xác: Hữu ích khi cần đồng bộ nhiều đầu béc trên cùng manifold hoặc thanh phun.
- Nhiều kích thước ren: Phiên bản kim loại có kết nối từ 1/8" đến 3/4".
- Chịu áp suất cao: UT bằng S303 được thiết kế sử dụng dưới 15 MPa; phiên bản brass dưới 4 MPa.
- Có phiên bản nhựa FRPP: Nhẹ hơn một nửa so với loại kim loại và không sử dụng O-ring.
- Có thể chỉnh hướng khi đang phun: Phiên bản UT-FRPP cho phép điều chỉnh hướng phun khi áp suất tới 0,3 MPa.
- Lắp đặt đơn giản: Loại nhựa có thể lắp mà không cần dụng cụ chuyên dụng.
3. Thông số kỹ thuật UT IKEUCHI
| Hạng mục | UT kim loại | UT nhựa |
|---|---|---|
| Dòng sản phẩm | UT Series | UT-FRPP |
| Hãng sản xuất | IKEUCHI – Nhật Bản | IKEUCHI – Nhật Bản |
| Loại phụ kiện | Universal Ball Joint | Universal Ball Joint |
| Phạm vi điều chỉnh | Khoảng 50° | Khoảng 50° |
| Vật liệu chính | S303 hoặc Brass | FRPP |
| Vật liệu đặt hàng | S316 hoặc vật liệu khác | – |
| Vật liệu ball | Theo cấu hình kim loại | FRPP + PP + EPDM |
| O-ring | NBR | Không sử dụng |
| Kích thước kết nối | 1/8" – 3/4" | 1/8" – 3/8" đầu vào tùy model |
| Áp suất sử dụng UT-S303 | Dưới 15 MPa | – |
| Áp suất sử dụng UT-Brass | Dưới 4 MPa | – |
| Áp suất sử dụng UT-FRPP | – | Dưới 1 MPa ở nhiệt độ phòng |
| Điều chỉnh khi đang phun | – | Tới 0,3 MPa |
4. Các kích thước khớp cầu kim loại UT
| Mã khớp | Kết nối đầu vào | Kết nối đầu ra |
|---|---|---|
| UT 1/8M × 1/8F | R1/8 | Rc1/8 |
| UT 1/4M × 1/8F | R1/4 | Rc1/8 |
| UT 1/4M × 1/4F | R1/4 | Rc1/4 |
| UT 3/8M × 1/4F | R3/8 | Rc1/4 |
| UT 3/8M × 3/8F | R3/8 | Rc3/8 |
| UT 1/2M × 1/2F | R1/2 | Rc1/2 |
| UT 3/4M × 3/4F | R3/4 | Rc3/4 |
| UT 1/8F × 1/8F | Rc1/8 | Rc1/8 |
| UT 1/4F × 1/8F | Rc1/4 | Rc1/8 |
| UT 1/4F × 1/4F | Rc1/4 | Rc1/4 |
| UT 3/8F × 1/4F | Rc3/8 | Rc1/4 |
| UT 3/8F × 3/8F | Rc3/8 | Rc3/8 |
| UT 1/2F × 1/2F | Rc1/2 | Rc1/2 |
| UT 3/4F × 3/4F | Rc3/4 | Rc3/4 |
Trong mã sản phẩm, M biểu thị ren ngoài R và F biểu thị ren trong Rc theo tiêu chuẩn ISO.
5. Ứng dụng khớp chỉnh hướng béc trong các ngành
Đầu nối béc phun điều chỉnh góc UT phù hợp với các hệ thống có nhiều đầu phun cần căn chỉnh chính xác vùng tác động sau khi lắp đặt.
- Ngành thực phẩm: Hỗ trợ chỉnh hướng béc rửa băng tải, khay, chai, bồn hoặc thiết bị để tia phun tiếp cận đúng vùng cần vệ sinh. Với khu vực tiếp xúc trực tiếp thực phẩm cần lựa chọn vật liệu phù hợp yêu cầu vệ sinh của hệ thống.
- Ngành điện tử: Điều chỉnh chính xác hướng béc rửa, béc phun dung dịch hoặc béc làm mát tại các dây chuyền có không gian lắp đặt hạn chế.
- Ngành ô tô – xe máy: Dùng cho hệ thống phun rửa, tiền xử lý bề mặt, làm mát hoặc phun dung dịch, giúp căn chỉnh từng đầu béc theo hình dạng linh kiện và vị trí sản phẩm.
6. Vì sao sử dụng universal ball joint UT?
Trong hệ thống phun sử dụng nhiều nozzle, sai lệch nhỏ về góc lắp có thể khiến vùng phun không trùng với vị trí thiết kế. Khớp xoay béc phun UT IKEUCHI cho phép chỉnh lại hướng đầu béc mà không phải sửa đường ống hoặc manifold, từ đó thuận tiện hơn khi cân chỉnh hệ thống thực tế.
Đặc biệt, phiên bản kim loại S303 có thể sử dụng ở áp suất dưới 15 MPa, còn loại FRPP nhẹ và có thể chỉnh hướng trong khi phun ở áp suất tới 0,3 MPa. Vì vậy, UT IKEUCHI là phụ kiện phù hợp cho nhiều hệ thống cần khả năng chỉnh góc béc linh hoạt và chính xác.
Lưu ý: IKEUCHI khuyến cáo không sử dụng UT trong hệ thống có khả năng xảy ra biến động áp suất nước đột ngột. Với KB Series hoặc các béc sử dụng ren ống song song, cần dùng loại UT khác phù hợp.
