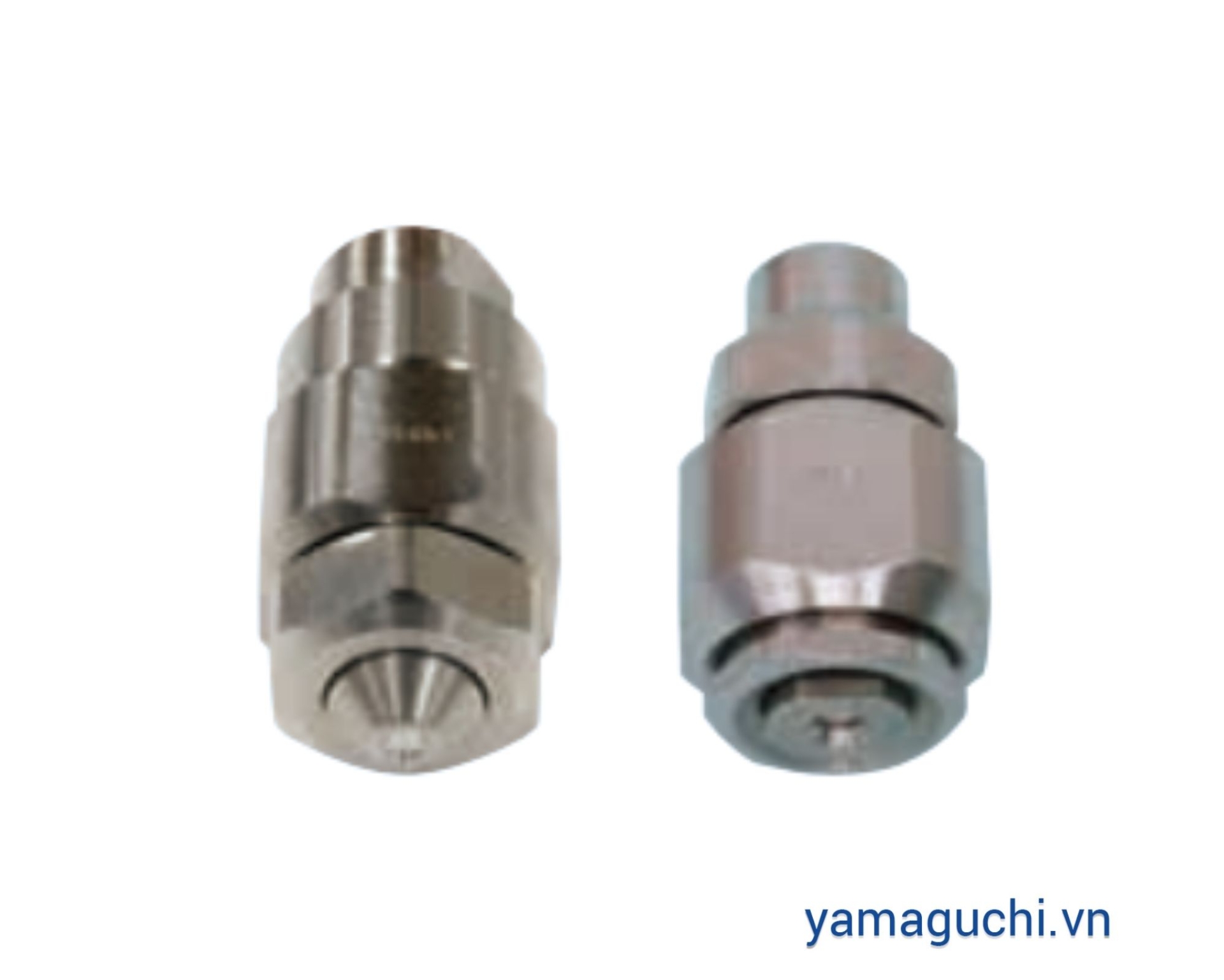

1. Giới thiệu béc tia đặc đóng mở khí nén SO-CC
Béc tia đặc đóng mở khí nén SO-CC IKEUCHI là dòng béc tạo tia nước thẳng, rất nhỏ và tập trung với lực tác động cao. Béc tích hợp cơ cấu ON/OFF điều khiển bằng khí pilot, cho phép đóng hoặc mở dòng phun nhanh theo tín hiệu từ hệ thống tự động.
Khi cấp khí pilot, piston bên trong được kích hoạt để điều khiển dòng chất lỏng. Nhờ đó, béc phun ON OFF tia thẳng SO-CC phù hợp với những công đoạn cần phun đúng thời điểm như cắt mép giấy, phun hóa chất chính xác, rửa chi tiết máy và tẩy ba via. Béc đồng thời có thiết kế chống nhỏ giọt khi ngừng phun.
2. Điểm nổi bật của SO-CC IKEUCHI
- Tia đặc lực cao: Tạo solid stream rất nhỏ và tập trung, phù hợp xử lý chính xác tại một vị trí.
- Đóng/mở bằng khí pilot: Cho phép điều khiển quá trình phun nhanh theo tín hiệu ON/OFF.
- Chống nhỏ giọt: Hạn chế chất lỏng tiếp tục chảy sau khi dừng phun.
- Áp suất chất lỏng tới 1,0 MPa: Đáp ứng các công đoạn cần lực tác động của tia nước cao hơn.
- Nhiều đường kính lỗ: Từ Ø0,3 đến Ø1,0 mm để lựa chọn theo lưu lượng yêu cầu.
- Kích thước nhỏ gọn: Kết nối chất lỏng và khí pilot đều Rc1/8.
- Sản xuất theo đơn hàng: SO-CC là dòng Made-to-Order của IKEUCHI.
3. Thông số kỹ thuật SO-CC IKEUCHI
| Hạng mục | Thông số |
|---|---|
| Dòng sản phẩm | SO-CC |
| Hãng sản xuất | IKEUCHI – Nhật Bản |
| Kiểu phun | Solid Stream |
| Điều khiển | ON/OFF bằng khí pilot |
| Áp suất tiêu chuẩn | 0,3 MPa |
| Áp suất chất lỏng tối đa | 1,0 MPa |
| Áp suất khí pilot | 0,2 – 0,5 MPa |
| Đường kính lỗ phun | Ø0,3 – Ø1,0 mm |
| Lưu lượng tại 0,3 MPa | 0,07 – 0,73 L/min |
| Kết nối chất lỏng | Rc1/8 |
| Kết nối khí pilot | Rc1/8 |
| Vật liệu chính | S303 |
| Khối lượng | Khoảng 170 g |
| Đặc điểm | Anti-drip, điều khiển ON/OFF nhanh |
| Hình thức cung cấp | Made-to-Order |
Lưu lượng theo đường kính lỗ phun
| Đường kính lỗ | 0,1 MPa | 0,3 MPa | 0,5 MPa | 0,8 MPa | 1,0 MPa |
|---|---|---|---|---|---|
| Ø0,3 mm | 0,04 | 0,07 | 0,09 | 0,11 | 0,13 |
| Ø0,4 mm | 0,07 | 0,12 | 0,16 | 0,20 | 0,22 |
| Ø0,5 mm | 0,11 | 0,18 | 0,24 | 0,30 | 0,34 |
| Ø0,6 mm | 0,15 | 0,27 | 0,34 | 0,43 | 0,49 |
| Ø0,7 mm | 0,21 | 0,36 | 0,46 | 0,58 | 0,65 |
| Ø0,8 mm | 0,27 | 0,47 | 0,60 | 0,76 | 0,85 |
| Ø0,9 mm | 0,34 | 0,59 | 0,76 | 0,96 | 1,07 |
| Ø1,0 mm | 0,42 | 0,73 | 0,94 | 1,19 | 1,33 |
Đơn vị: L/min. IKEUCHI lưu ý SO-CC được chế tạo theo đường kính lỗ cụ thể nên giá trị lưu lượng trong bảng không được xem là giá trị được bảo đảm tuyệt đối.
4. Ứng dụng béc SO-CC trong các ngành
IKEUCHI công bố trực tiếp SO-CC/SO-CM cho cắt mép giấy, rửa chi tiết máy chính xác, phun hóa chất và tẩy ba via.
- Ngành giấy: Làm béc cắt mép giấy khí nén, cho phép bật/tắt tia nước theo trạng thái vận hành của dây chuyền.
- Ngành gia công cơ khí: Rửa chính xác chi tiết và làm béc tẩy ba via tại những vị trí cần tia nước nhỏ, tập trung.
- Ngành mạ: Có thể dùng làm béc phun hóa chất chính xác hoặc cấp chất lỏng tại từng vị trí theo chu kỳ; cần kiểm tra khả năng tương thích hóa chất với vật liệu béc.
- Ngành thực phẩm: Có thể xem xét cho các công đoạn rửa chính xác bằng tia nước trên máy móc, chi tiết phù hợp. Với vị trí tiếp xúc trực tiếp thực phẩm hoặc yêu cầu sanitary, cần xác nhận riêng tiêu chuẩn vệ sinh và vật liệu trước khi sử dụng.
5. Vì sao chọn béc phun ON OFF tia thẳng SO-CC?
Điểm khác biệt của SO-CC IKEUCHI là kết hợp tia nước đặc có lực tác động cao với khả năng đóng/mở ngay tại đầu phun bằng khí pilot. Điều này phù hợp với dây chuyền cần phun gián đoạn hoặc đồng bộ đầu béc với vị trí sản phẩm thay vì duy trì dòng phun liên tục.
Với lỗ phun Ø0,3–Ø1,0 mm, áp suất chất lỏng tối đa 1,0 MPa và cơ chế chống nhỏ giọt, béc tia đặc đóng mở khí nén SO-CC phù hợp cho cắt mép giấy, rửa chính xác, phun hóa chất và tẩy ba via trong các hệ thống tự động.
