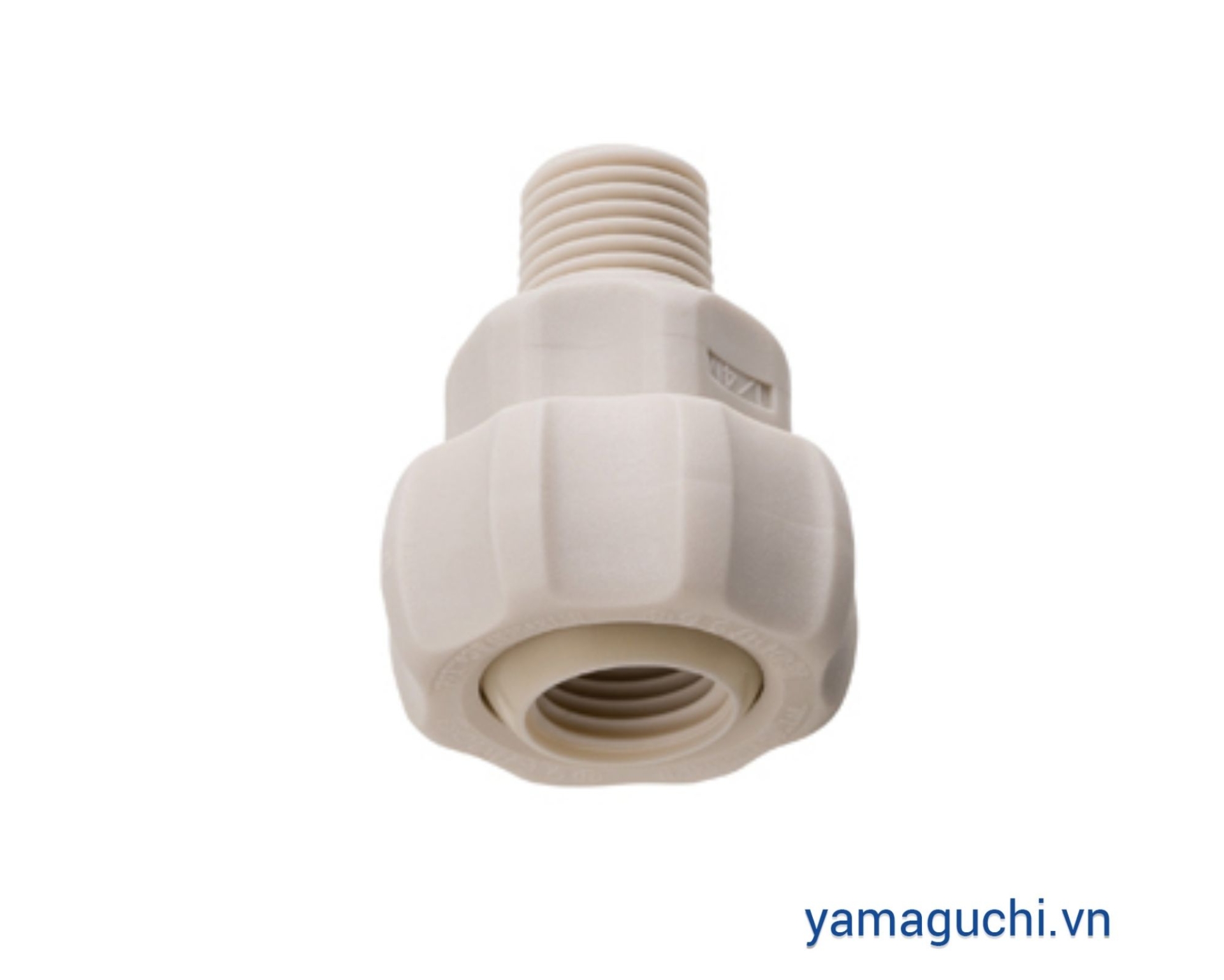

Khớp cầu béc phun 1/4 UT1/4Mx1/4FS303 IKEUCHI

1. Giới thiệu khớp cầu béc phun 1/4 UT1/4Mx1/4FS303

Khớp cầu béc phun 1/4 UT1/4Mx1/4FS303 IKEUCHI là phụ kiện dạng universal ball joint được lắp giữa đường ống và đầu phun nhằm cho phép điều chỉnh hướng béc sau khi hệ thống đã hoàn thiện đường ống.

Model UT1/4Mx1/4FS303 sử dụng ren vào R1/4, ren ra Rc1/4 và vật liệu S303. Theo dữ liệu của MISUMI/IKEUCHI, phiên bản S303 được sử dụng ở áp suất tới 15 MPa và đặc biệt phù hợp với những hệ thống cần căn chỉnh chính xác vị trí nozzle sau khi lắp đặt.

Trong các hệ thống tạo ẩm như AKIMist, hướng phun ảnh hưởng trực tiếp đến khả năng phân bố Dry Fog trong khu vực cần kiểm soát độ ẩm. Vì vậy, khi cấu hình ren và phương án lắp đặt tương thích, khớp xoay chỉnh hướng béc giúp kỹ sư thuận tiện hơn trong việc hướng luồng sương vào khu vực cần xử lý và tránh các vật cản trong nhà xưởng.

2. Điểm nổi bật của UT1/4Mx1/4FS303

• Điều chỉnh hướng béc sau khi lắp: Không cần sửa lại toàn bộ đường ống khi cần thay đổi góc phun.
• Ren tiêu chuẩn 1/4": Đầu vào R1/4 và đầu ra Rc1/4.
• Vật liệu S303: Phù hợp nhiều hệ thống phun công nghiệp.
• Áp suất sử dụng cao: Phiên bản S303 được IKEUCHI/MISUMI công bố sử dụng tới 15 MPa.
• Kết cấu nhỏ gọn: Chiều dài khoảng 39,5 mm.
• Căn chỉnh chính xác: Hữu ích khi nhiều đầu phun được lắp trên một đường ống hoặc manifold.
• Phù hợp hệ thống tạo ẩm: Hỗ trợ điều chỉnh hướng các cụm nozzle trong những hệ thống cần phân bố sương theo layout nhà xưởng.

3. Thông số kỹ thuật UT1/4Mx1/4FS303

IKEUCHI lưu ý không nên sử dụng UT trong hệ thống có water hammer hoặc biến động áp suất đột ngột.

4. Khớp chỉnh hướng béc trong hệ thống AKIMist

AKIMist “E” là hệ thống tạo ẩm công nghiệp bằng khí nén của IKEUCHI, tạo Dry Fog có kích thước hạt trung bình từ 10 μm trở xuống, giúp tăng độ ẩm mà hạn chế làm ướt sản phẩm và máy móc. Một cụm AKIMist có thể lắp tối đa bốn nozzle và sương có thể lan xa hơn 4 m trong điều kiện phù hợp.

Trong thiết kế hệ thống AKIMist, vị trí và hướng phun của nozzle cần được tính theo layout nhà xưởng, hướng dòng khí, vị trí thiết bị, cảm biến độ ẩm và các vật cản. IKEUCHI cũng cho biết trong các dự án thực tế, vị trí nozzle và hướng phun được xem xét khi thiết kế hệ thống nhằm duy trì độ ẩm ổn định.

Do đó, với cấu hình lắp có ren tương thích, đầu nối béc phun điều chỉnh góc như UT1/4Mx1/4FS303 có thể hỗ trợ:

• Căn hướng sương tới vùng cần tạo ẩm.
• Tránh phun trực tiếp vào kết cấu máy hoặc vật cản.
• Điều chỉnh lại hướng phun khi layout sản xuất thay đổi.
• Căn đồng đều nhiều đầu nozzle trên cùng đường ống.
• Tối ưu vùng phân bố Dry Fog tại từng khu vực.

Lưu ý: cần kiểm tra model đầu phun, kích thước ren và cấu hình cụm AKIMist thực tế trước khi ghép trực tiếp UT1/4Mx1/4FS303 vào hệ thống.

5. Ứng dụng AKIMist và phụ kiện chỉnh hướng trong các ngành

Ngành điện tử

Ngành điện tử là một trong những ứng dụng nổi bật của AKIMist. Không khí quá khô làm tăng nguy cơ tích điện tĩnh, từ đó có thể ảnh hưởng đến PCB, linh kiện và các công đoạn SMT.

IKEUCHI đã ứng dụng AKIMist để kiểm soát độ ẩm và hỗ trợ hạn chế ESD – phóng tĩnh điện trong sản xuất điện tử. Dry Fog giúp tăng độ ẩm mà hạn chế làm ướt linh kiện và thiết bị.

Trong những khu vực có máy móc bố trí dày, khớp cầu béc phun 1/4 giúp việc căn hướng cụm nozzle linh hoạt hơn, đặc biệt khi cần tránh phun trực tiếp vào thiết bị nhưng vẫn đưa Dry Fog tới khu vực cần kiểm soát độ ẩm.

Ngành sản xuất gạch men

Trong sản xuất gốm, ceramic và vật liệu liên quan, Dry Fog có thể được sử dụng cho các bài toán kiểm soát bụi và điều kiện môi trường. Catalog AKIMist của IKEUCHI liệt kê trực tiếp ceramic fabrication trong nhóm ứng dụng dust suppression.

Với nhà máy gạch men, việc bố trí nhiều khu vực sản xuất, băng tải và máy móc có thể khiến hướng phun cần được tinh chỉnh tại hiện trường. Khớp xoay chỉnh hướng béc hỗ trợ căn lại nozzle theo từng khu vực mà không phải thay đổi đáng kể hệ thống đường ống.

Ngành thực phẩm

Trong ngành thực phẩm, AKIMist được sử dụng cho kiểm soát độ ẩm phòng lên men, kho lạnh, khu vực chế biến và một số công đoạn cần duy trì độ ẩm ổn định. IKEUCHI cũng đã ứng dụng Dry Fog cho phòng ủ cheese và các nhà máy thực phẩm nhằm kiểm soát độ ẩm mà hạn chế làm ướt sản phẩm.

Khả năng chỉnh hướng đầu phun giúp hệ thống thích nghi tốt hơn với layout băng tải, giá kệ, thiết bị chế biến và khu vực bảo quản. Tuy nhiên, nếu phụ kiện nằm trong vùng có nguy cơ tiếp xúc trực tiếp với thực phẩm, cần kiểm tra yêu cầu vệ sinh và vật liệu của toàn bộ hệ thống.

6. Vì sao cần khớp cầu khi bố trí hệ thống tạo ẩm?

Hiệu quả của hệ thống Dry Fog không chỉ phụ thuộc vào lượng sương mà còn phụ thuộc vào vị trí và hướng phân bố sương trong không gian. Khi đường ống đã được cố định, việc thay đổi góc nozzle trực tiếp thường khó thực hiện.

Ball joint 1/4 UT1/4Mx1/4FS303 tạo thêm một điểm điều chỉnh cơ khí giữa đường ống và nozzle. Điều này đặc biệt hữu ích trong những hệ thống có layout máy móc phức tạp hoặc cần thay đổi vị trí sản xuất theo thời gian.

Vì vậy, UT1/4Mx1/4FS303 nên được xem là phụ kiện hỗ trợ lắp đặt và căn chỉnh, còn hiệu quả tạo ẩm vẫn phụ thuộc chủ yếu vào hệ thống AKIMist, số lượng nozzle, lưu lượng, vị trí lắp và phương án điều khiển độ ẩm.
