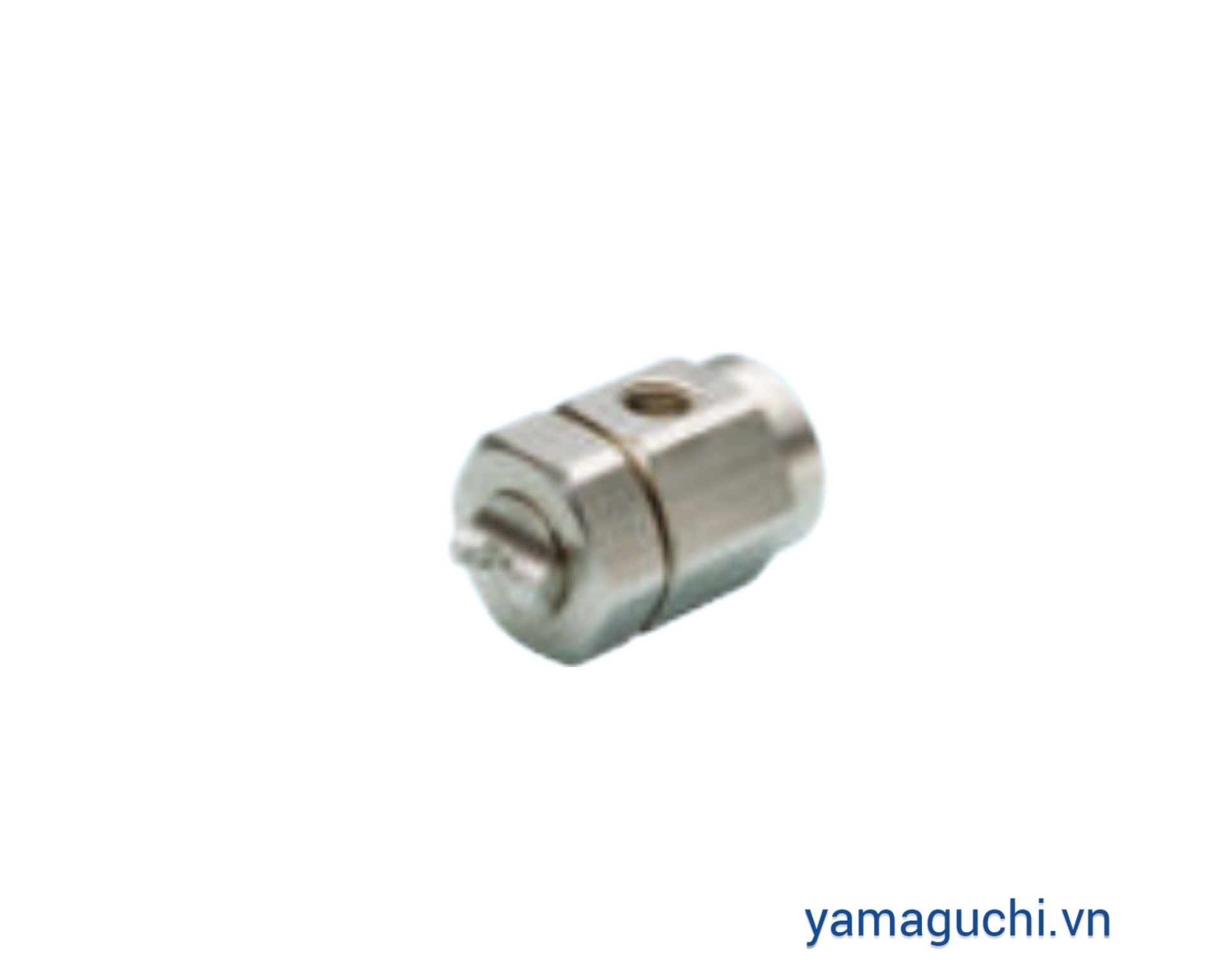

1. Giới thiệu béc phun sương mịn quạt phẳng SETOV IKEUCHI
Béc phun sương mịn quạt phẳng SETOV IKEUCHI là dòng external-mix flat spray pneumatic nozzle sử dụng khí nén để tạo sương mịn dạng quạt. Không khí và chất lỏng được trộn ở phía ngoài đầu béc, phù hợp với các công đoạn cần lượng phun nhỏ và khả năng atomization cao.
SETOV được IKEUCHI xếp trong nhóm béc khí nén chống tắc, đồng thời có thể cấp chất lỏng bằng cơ chế siphon nên không bắt buộc phải sử dụng thiết bị tạo áp cho chất lỏng. Khi cần, béc vẫn có thể kết hợp với nguồn chất lỏng có áp suất.
Với kích thước hạt trung bình khoảng 15–40 μm, SETOV phù hợp cho tạo ẩm trong không gian nhỏ, phun khử trùng tại khu vực hẹp và phun phủ/flavoring.
2. Điểm nổi bật của béc khí nén chống tắc SETOV
- Sương mịn 15–40 μm: Phù hợp các ứng dụng cần atomization tốt với lượng chất lỏng nhỏ.
- Tia phun dạng quạt: Cho phép phủ dung dịch trên một vùng rộng thay vì tập trung tại một điểm.
- External Mixing: Không khí và chất lỏng trộn bên ngoài đầu béc.
- Cấp chất lỏng bằng siphon: Không cần bơm tạo áp chất lỏng trong cấu hình tiêu chuẩn.
- Có thể dùng chất lỏng có áp: Phù hợp khi cần tăng lưu lượng hoặc tích hợp vào hệ thống cấp dung dịch.
- Điều chỉnh lượng phun bằng áp suất khí: Lưu lượng phun tăng hoặc giảm theo áp suất khí nén.
- Chống nhỏ giọt: IKEUCHI công bố béc không nhỏ giọt khi dừng phun.
- Có tùy chọn ON/OFF: Adaptor SP hoặc SN cho phép tích hợp chức năng điều khiển phun.
3. Thông số kỹ thuật SETOV IKEUCHI
| Hạng mục | Thông số |
|---|---|
| Dòng sản phẩm | SETOV |
| Hãng sản xuất | IKEUCHI – Nhật Bản |
| Kiểu phun | Fine Fog – Flat Spray |
| Phương pháp trộn khí – lỏng | External Mixing |
| Nguồn khí | Khí nén |
| Cấp chất lỏng | Siphon hoặc có áp |
| Model chính | SETOV0406 / SETOV0508 |
| Áp suất khí trong bảng hiệu suất | 0,2 – 0,5 MPa |
| Kích thước hạt trung bình | 15 – 40 μm |
| Góc phun | 65° / 55° tùy model |
| Chiều rộng vùng phun | Khoảng 95 – 130 mm |
| Kết nối khí | Rc1/8 |
| Kết nối chất lỏng | Rc1/8 |
| Vật liệu đầu béc | S303 |
| Vật liệu thân béc | S303 |
| Vật liệu adaptor | S303 |
| O-ring adaptor T | FKM |
| Kiểu adaptor | T / SP / SN |
| Khối lượng adaptor T | Khoảng 120 g |
| Khối lượng adaptor SP/SN | Khoảng 140 g |
Các giá trị góc phun, chiều rộng vùng phun và kích thước hạt được IKEUCHI đo trong điều kiện cấp chất lỏng bằng siphon với chiều cao siphon 100 mm.
Thông số hai model SETOV tại áp suất khí 0,3 MPa
| Model | Góc phun | Lưu lượng khí | Lưu lượng chất lỏng – siphon | Lưu lượng tại Pw = 0,02 MPa | Chiều rộng phun |
|---|---|---|---|---|---|
| SETOV0406 | 65° | 36 L/min, Normal | 2,5 L/h | 5,5 L/h | 130 mm |
| SETOV0508 | 55° | 50 L/min, Normal | 4,0 L/h | 10,0 L/h | 100 mm |
Điều kiện: áp suất khí 0,3 MPa; chiều cao siphon 100 mm. Chiều rộng phun được đo tại khoảng cách 100 mm từ đầu béc.
Đường thông của SETOV
| Model | Đường thông chất lỏng | Đường thông khí |
|---|---|---|
| SETOV0406 | 0,6 mm | 0,1 mm |
| SETOV0508 | 0,8 mm | 0,2 mm |
4. Ứng dụng béc SETOV trong các ngành
IKEUCHI công bố trực tiếp SETOV cho tạo ẩm trong không gian nhỏ, khử trùng tại khu vực hẹp và phun phủ/flavoring.
- Ngành thực phẩm: Sử dụng làm béc phun khử trùng, tạo ẩm hoặc phun phủ hương liệu/dung dịch trong những công đoạn phù hợp. IKEUCHI nêu trực tiếp ứng dụng coating – flavoring cho SETOV.
- Ngành dược – y tế: Có thể xem xét cho phun khử trùng hoặc tạo sương tại những khu vực nhỏ, cần lưu lượng thấp. Với môi trường GMP hoặc yêu cầu sanitary, cần xác nhận riêng tiêu chuẩn của toàn hệ thống.
- Ngành điện tử: Béc tạo ẩm khí nén SETOV có thể sử dụng tại các khu vực cần bổ sung lượng ẩm nhỏ hoặc phun phủ dung dịch chính xác; cần lựa chọn vị trí và lưu lượng để tránh làm ướt sản phẩm.
5. Vì sao chọn béc phun sương SETOV IKEUCHI?
Ưu điểm của SETOV IKEUCHI là kết hợp giữa hạt sương mịn, tia quạt phẳng và lưu lượng chất lỏng thấp. Với model SETOV0406, ở điều kiện siphon và áp suất khí 0,3 MPa, lượng chất lỏng chỉ khoảng 2,5 L/h, trong khi vùng phun rộng khoảng 130 mm.
Ngoài ra, khả năng cấp chất lỏng bằng siphon giúp đơn giản hóa hệ thống khi không cần bơm chất lỏng riêng. Tùy chọn adaptor SP/SN còn giúp tích hợp điều khiển ON/OFF tại béc, phù hợp với dây chuyền tự động.
Nhờ đó, béc phun sương mịn quạt phẳng SETOV IKEUCHI là lựa chọn phù hợp cho các bài toán tạo ẩm, khử trùng và phun phủ cần hạt sương nhỏ, lượng phun thấp và vùng phủ dạng quạt.
