Quy trình hiệu chuẩn máy đo 2D đảm bảo độ chính xác cao

Hiệu chuẩn máy đo 2D là quá trình kiểm tra và điều chỉnh lại máy đo nhằm đảm bảo tính chính xác và độ tin cậy của các kết quả đo lường. Trong công nghiệp, việc sử dụng máy đo 2D ngày càng phổ biến để kiểm tra, đo lường sản phẩm. Tuy nhiên, để đảm bảo rằng các kết quả đo đạt được luôn ở mức chính xác cao nhất, việc hiệu chuẩn máy đo 2D VMM định kỳ là vô cùng quan trọng.

1. Cấu tạo máy đo 2D

  • Bàn dịch chuyển trục X, Y: Máy đo 2D có khả năng di chuyển mượt mà trên hai trục X và Y, thông qua tay quay kết nối với vít me hoặc sử dụng bộ điều khiển Joystick, tùy thuộc vào dòng máy. Trên bàn dịch chuyển này, có lắp đặt thước quang để xác định tọa độ chính xác và truyền tín hiệu về máy tính để phần mềm xử lý.

  • Camera: Camera của máy đo 2D là loại camera công nghiệp có độ phân giải cao, giúp phóng đại hình ảnh của mẫu vật cần đo từ vài lần đến vài trăm lần, tùy theo kích thước sản phẩm. Sau khi hình ảnh được ghi lại, tín hiệu sẽ được truyền về máy tính để phần mềm thực hiện xử lý.

Máy đo 2D VMM Hexagon do Yamaguchi cung cấp
  • Phần mềm xử lý hình ảnh: Mỗi nhà sản xuất đều phát triển phần mềm riêng biệt, tùy chỉnh theo đặc trưng của từng hãng và từng dòng máy. Phần mềm này sẽ được cài đặt trên máy tính, nơi nhận tín hiệu từ thước quang và camera để hiển thị và xử lý. Giao diện của phần mềm thường có các công cụ đo lường trực quan dưới dạng cửa sổ, với các biểu tượng dễ nhìn để hỗ trợ đo các kích thước như khoảng cách giữa hai điểm, khoảng cách giữa tâm hai đường tròn, góc, v.v. Nhờ vào công nghệ xử lý hình ảnh tiên tiến, việc đo lường trở nên đơn giản, người dùng chỉ cần phóng to, chọn điểm, hoặc quét đường bao biên để phần mềm tự động nhận diện đường biên đó.

2. Tại sao nên hiệu chuẩn máy đo 2D?

Máy đo 2D VMM, thường được sử dụng trong các quy trình sản xuất yêu cầu độ chính xác cao. Bất kỳ sai lệch nào trong kết quả đo có thể dẫn đến việc sản xuất ra các sản phẩm không đạt tiêu chuẩn, gây thiệt hại về chi phí và uy tín. Do đó, hiệu chuẩn máy đo 2D không chỉ là một bước quan trọng trong việc duy trì chất lượng sản phẩm mà còn giúp doanh nghiệp tuân thủ các tiêu chuẩn quốc tế. Hiệu chuẩn máy đo 2D có vai trò quan trọng như sau:

  • Độ chính xác: Hiệu chuẩn giúp máy đo duy trì độ chính xác cao trong quá trình đo lường các đối tượng, điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác cao như sản xuất, kiểm tra chất lượng và nghiên cứu.
  • Độ tin cậy: Khi máy đo được hiệu chuẩn thường xuyên, độ tin cậy của các phép đo được cải thiện, giảm thiểu sự cố và lỗi trong quá trình sản xuất hoặc kiểm tra.
  • Tuân thủ tiêu chuẩn: Việc hiệu chuẩn đảm bảo máy tuân thủ các tiêu chuẩn quy định, bao gồm tiêu chuẩn ngành và yêu cầu từ khách hàng hoặc dự án.
  • Tăng cường hiệu suất: Hiệu chuẩn máy đo 2D, 3D giúp thiết bị hoạt động ổn định và chính xác, từ đó nâng cao hiệu suất tổng thể của quá trình sản xuất hoặc kiểm tra.
  • Giảm thiểu rủi ro: Bằng cách đảm bảo máy đo hoạt động chính xác, quá trình hiệu chuẩn giúp giảm thiểu rủi ro sản xuất ra các sản phẩm không đạt tiêu chuẩn.
  • Tiết kiệm chi phí: Mặc dù hiệu chuẩn máy đo 2D có thể tốn kém, nhưng việc này thường giúp tiết kiệm thời gian và chi phí hơn so với việc phải xử lý và sửa chữa các lỗi do đo lường không chính xác gây ra sau này.

3. Quy trình hiệu chuẩn máy đo 2D VMM

Bước 1: Kiểm tra bên ngoài

Thực hiện hiệu chuẩn máy VMM, kiểm tra bên ngoài theo các yêu cầu sau:

  • Ghi lại thông tin về tên, nhãn hiệu, kiểu máy, số hiệu, phạm vi hoạt động, độ phân giải và nhà sản xuất của thiết bị đo;
  • Đảm bảo các cơ cấu dịch chuyển của bàn máy theo trục X và Y hoạt động trơn tru;
  • Kiểm tra xem bộ phận điều chỉnh thấu kính và tiêu cự của máy phóng hình có hoạt động tốt hay không;
  • Màn hình của thiết bị phải hiển thị sáng đều, các thông số trên màn hình phải rõ ràng;
  • Đối với máy phóng hình có cơ cấu hiện số, cần kiểm tra xem tất cả các số có hiển thị đầy đủ, rõ nét hay không.

Bước 2: Kiểm tra kỹ thuật

Kiểm tra sơ bộ hoạt động của thiết bị: nguồn điện, các cơ cấu di chuyển, màn hình hiển thị...

Bước 3: Kiểm tra đo lường

Thực hiện hiệu chuẩn máy đo 2D theo các bước và phương pháp sau:

  • Kiểm tra độ song song;
  • Kiểm tra độ lệch tâm;
  • Xác định sai số phóng đại;
  • Đánh giá sai số dịch chuyển của bàn máy;
  • Tính toán độ không đảm bảo đo.

Bước 4: Xử lý kết quả

  • Sau khi hiệu chuẩn máy đo 2D, dán tem và cấp giấy chứng nhận kết quả cho thiết bị;
  • Chu kỳ hiệu chuẩn máy đo VMM được khuyến nghị là 1 năm.

4. Dịch vụ sửa chữa, bảo dưỡng và hiệu chuẩn máy đo 2D

Ngoài việc hiệu chuẩn máy đo 2D, các doanh nghiệp cũng cần chú trọng đến việc bảo dưỡng và sửa chữa máy đo 2D. Khi phát hiện máy có dấu hiệu hoạt động không bình thường, cần liên hệ ngay với các đơn vị chuyên sửa máy VMM để đảm bảo máy được khôi phục trạng thái hoạt động tốt nhất.

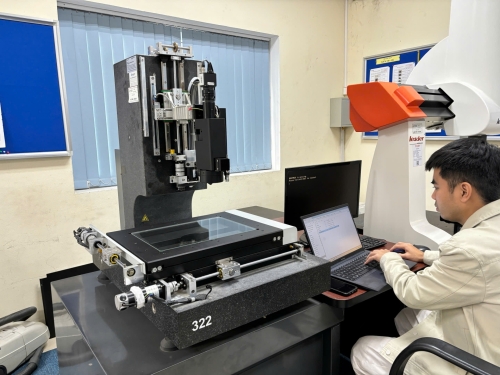

Hình ảnh kỹ thuật viên Yamaguchi hiệu chuẩn máy đo 2D cho khách hàng

Lợi ích của việc bảo dưỡng định kỳ:

  • Kéo dài tuổi thọ máy: Bảo dưỡng thường xuyên giúp giảm thiểu các hư hỏng không mong muốn và kéo dài tuổi thọ của máy.
  • Giảm thiểu thời gian ngừng hoạt động: Một máy đo được bảo dưỡng tốt sẽ ít gặp sự cố, giúp giảm thiểu thời gian ngừng hoạt động của dây chuyền sản xuất.
  • Tiết kiệm chi phí: Phát hiện sớm và sửa chữa kịp thời các sự cố nhỏ sẽ giúp tránh được các hư hỏng lớn, giảm chi phí sửa chữa.

Yamaguchi là đơn vị hàng đầu trong lĩnh vực thiết bị đo lường công nghiệp, là đại diện độc quyền của Hexagon tại Việt Nam. Với đội ngũ kỹ thuật viên được đào tạo chuyên sâu từ hãng, chúng tôi tự tin trong việc phân phối và cung cấp các thiết bị đo lường chất lượng cao.

Đối với máy đo 2D VMM (hay còn gọi là máy đo quang học), đội ngũ kỹ thuật của chúng tôi có đầy đủ kinh nghiệm và chuyên môn để xử lý mọi vấn đề liên quan đến bảo hành, bảo dưỡng, và sửa máy đo 2D. Khi hiệu chuẩn máy đo 2D, Yamaguchi cam kết mang đến cho khách hàng những giải pháp hiệu quả nhất, tối ưu về chi phí, nhân sự, thiết bị và công nghệ.

Hãy liên hệ với Yamaguchi ngay khi bạn có nhu cầu hiệu chuẩn máy đo 2D. Chúng tôi luôn sẵn sàng hỗ trợ và đáp ứng mọi yêu cầu của quý khách hàng.
