Kính hiển vi soi mạch điện tử là gì? Ứng dụng nổi bật

Trong quy trình sản xuất mạch điện tử, kính hiển vi soi mạch điện tử có vai trò rất quan trọng tại công đoạn kiểm tra chất lượng, giúp đảm bảo được tính chính xác và độ tin cậy của sản phẩm cuối cùng. Vậy những loại kính hiển vi nào được dùng trong soi linh kiện điện tử, mua kính hiển vi ở đâu? Cùng theo dõi bài viết bên dưới để có góc nhìn rõ hơn về kính hiển vi soi mạch điện tử.

1. Kính hiển vi soi mạch điện tử là gì?

1.1. Mạch điện tử là gì?

Mạch điện tử bao gồm các linh kiện điện tử riêng lẻ như: tụ điện, điện trở, cuộn cảm, bóng bán dẫn, điốt, vi mạch… nối với nhau bằng các dây dẫn hoặc vật dẫn để dẫn dòng điện. Đây là phần linh kiện chiếm diện tích lớn nhất trên bề mặt các thiết bị điện tử. Bạn có thể dễ nhìn thấy các bảng mạch điện tử được kết nối tỉ mỉ bởi nhiều linh kiện khác nhau khi sửa chữa các thiết bị điện tử.

kinh-hien-vi-soi-mach-dien-tu
Mạch điện tử

1.2. Tại sao cần sử dụng kính hiển vi soi mạch điện tử

Bo mạch gồm các linh kiện điện tử kích thước nhỏ, có độ chi tiết cao. Vì vậy, muốn quan sát và thao tác chính xác được trên các mẫu vật này, sẽ cần đến sự hỗ trợ của các thiết bị phóng đại như kính hiển vi.

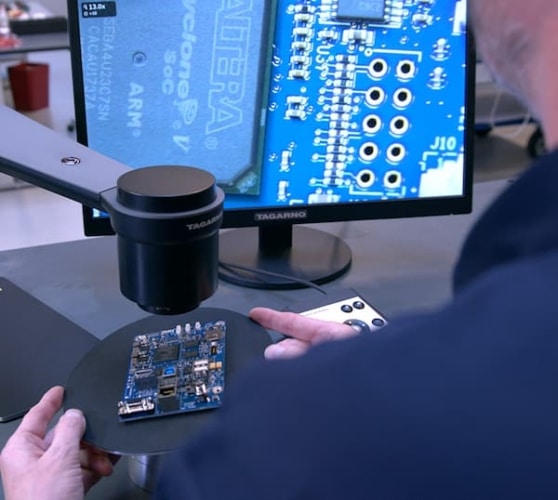

kinh-hien-vi-soi-mach-dien-tu
Quan sát mạch điện soi dưới kính hiển vi



2. Ứng dụng kính hiển vi trong soi mạch điện tử

Kính hiển vi soi mạch điện tử có khả năng phóng đại hình ảnh giúp quan sát các linh kiện điện tử và các đường mạch trên PCB (bảng mạch in) rõ ràng hơn. Việc ứng dụng kính hiển vi soi mạch điện tử giúp tăng độ chính xác trong thao tác, tiết kiệm thời gian, chi phí, lưu trữ, chia sẻ hình ảnh và phân tích dữ liệu dễ dàng hơn.

Một số lỗi phát sinh của mạch điện tử có thể kiểm tra và phát hiện khi soi kính hiển vi:

  • Chân linh kiện không tiếp xúc tốt, không ăn vào vị trí của bảng mạch in (PCB).
  • Ngắn mạch cầu thiếc (chân linh kiện điện tử bị dính vào nhau).
  • Linh kiện bị hàn ngược chân hoặc sai lệch vị trí.
  • Các lỗ via bị bong tróc trong quá trình gia công, sản xuất.
  • Sai vị trí, kích thước các đường mạch, lỗ via trong PCB.

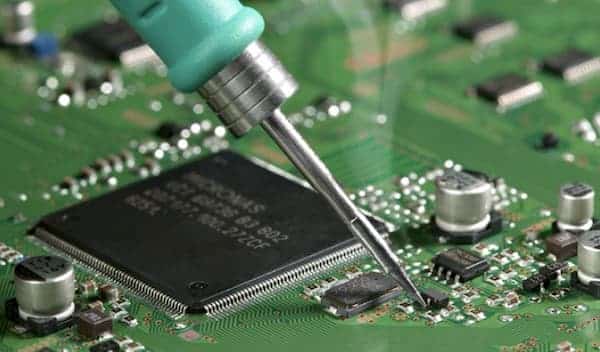

kinh-hien-vi-soi-mach-dien-tu
Kiểm tra mạch điện tử

Kính hiển vi soi linh kiện điện tử được sử dụng phổ biến trong các công ty ngành điện tử, bán dẫn ở các khu công nghiệp, khu chế xuất, dùng để soi, kiểm tra mạch, linh kiện điện tử; hoặc được sử dụng trong các cửa hàng sữa chửa linh kiện điện tử,…



3. Các tiêu chí khi chọn kính hiển vi soi bo mạch PCB

3.1. Độ phóng đại

Kính hiển vi soi mạch điện tử thường sử dụng loại có độ phóng đại từ 6.7X – 50X.

3.2. Độ cao trường làm việc

Chọn độ cao trường làm việc tùy theo mục đích sử dụng. Ví dụ khi chọn kính hiển vi để sửa chữa bo mạch, cần chọn trường làm việc với không gian đủ rộng để thao tác với các dụng cụ sửa chữa như mỏ hàn, tua vít,…

Khoảng cách làm việc của kính hiển vi soi nổi rất quan trọng để người sử dụng thao tác, di chuyển dụng cụ một cách thoải mái, nhưng vẫn đảm bảo an toàn, không gây hư hại cho thấu kính của kính hiển vi.

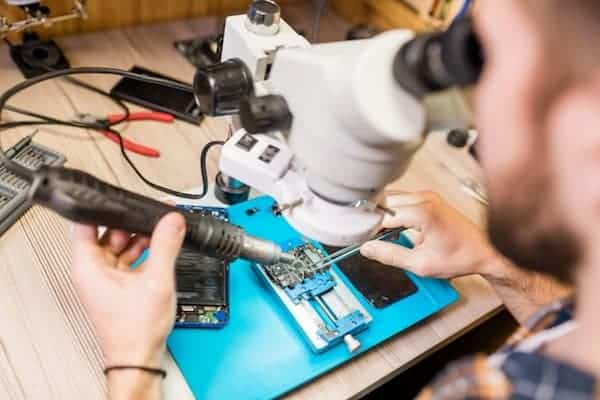

kinh-hien-vi-soi-mach-dien-tu
Chọn độ cao trường làm việc để dễ dàng thao tác với bo mạch

3.3. Độ rộng trường làm việc theo chiều ngang

Để có thể làm việc hiệu quả trên bo mạch, người sử dụng cần một diện tích đủ lớn dưới thấu kính hiển vi để đặt vừa các bảng mạch.

3.4. Kết nối màn hình hay không

Tùy theo mục đích sử dụng, có thể chọn dòng kính quan sát trực tiếp qua thị kính, quan sát qua màn hình kết nối trực tiếp với kính hiển vi, hoặc kính hiển vi kết nối với máy tính có màn hình.



4. Các loại kính hiển vi soi mạch điện tử

Loại kính hiển vi soi mạch điện tử thường được sử dụng là kính hiển vi soi nổi 2 mắt, 3 mắt, kính hiển vi điện tử, kính hiển vi phức hợp,… Dưới đây là các sản phẩm kính hiển vi thích hợp sử dụng cho thao tác soi, kiểm tra bo mạch điện tử.

4.1. Kính hiển vi soi nổi Smartzoom 5 hãng ZEISS soi bo mạch

Model: Smartzoom 5

Hãng sản xuất: Carl Zeiss/Đức

Link sản phẩm: https://yamaguchi.vn/kinh-hien-vi-soi-noi-thong-minh-smartzoom-5/

Smartzoom 5 được thiết kế chuyên dụng cho quy trình kiểm tra và quản lý chất lượng trong hầu hết tất cả các lĩnh vực công nghiệp, bao gồm cả thiết bị điện, điện tử. Kính hiển vi soi mạch điện Zeiss Smartzoom 5 giúp kiểm tra chất lượng bo mạch, các mạch điện tử, các tiếp điểm và chất lượng của mối hàn như cầu, thiếu chất hàn,…

kinh-hien-vi-soi-mach-dien-tu
Kính hiển vi soi nổi Smartzoom 5

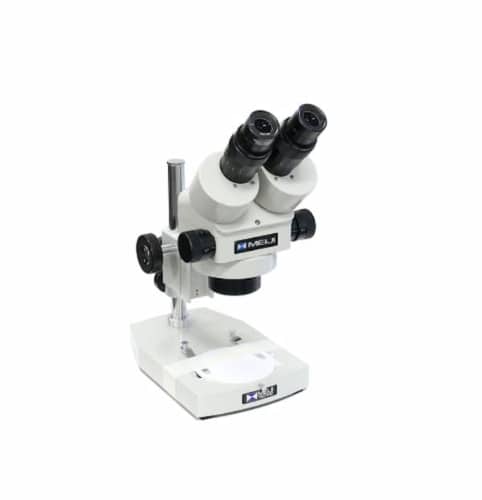

4.2. Kính hiển vi soi nổi EMZ-5 hãng MEIJI soi mạch điện tử

Model: EMZ-5

Hãng sản xuất: Meiji Techno/Nhật Bản

Link sản phẩm: https://yamaguchi.vn/kinh-hien-vi-soi-noi-emz-5/

Kính hiển vi soi nổi EMZ-5 là kính hiển vi soi mạch điện tử đến từ thương hiệu Meiji, sản xuất tại Nhật Bản. Đây là dòng kính hiển vi thông dụng và có ứng dụng cao trong nhiều lĩnh vực như: Thiết bị điện tử, gia công cơ khí, sản xuất cảm biến, công nghiệp ô tô…

kinh-hien-vi-soi-mach-dien-tu
Kính hiển vi soi nổi EMZ-5

4.3. Kính hiển vi điện tử quét SEM – ZEISS EVO soi bo mạch

Model: EVO

Hãng sản xuất: Carl Zeiss/Đức

Link sản phẩm: https://yamaguchi.vn/kinh-hien-vi-dien-tu-quet-sem-zeiss-evo/

Kính hiển vi điện tử quét SEM có ứng dụng trong lĩnh vực Chất bán dẫn & Điện tử để kiểm tra trực quan các linh kiện điện tử, mạch tích hợp, thiết bị MEMS và pin mặt trời. Khảo sát bề mặt dây đồng và cấu trúc tinh thể, khảo sát ăn mòn kim loại. Phân tích các lỗi cầu, bond tràn và bề mặt tụ điện trong bo mạch điện tử.

kinh-hien-vi-soi-mach-dien-tu
Kính hiển vi điện tử quét SEM

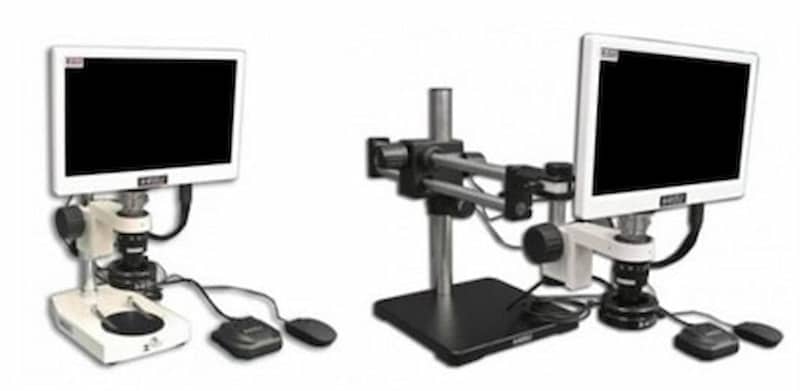

4.4. Kính hiển vi kết nối màn hình

Model: MS-40D

Hãng sản xuất: Meiji Techno/Nhật Bản

Link sản phẩm: https://yamaguchi.vn/kinh-hien-vi-co-man-hinh-lcd-ms-40d/

kinh-hien-vi-soi-mach-dien-tu
Kính hiển vi kết nối màn hình

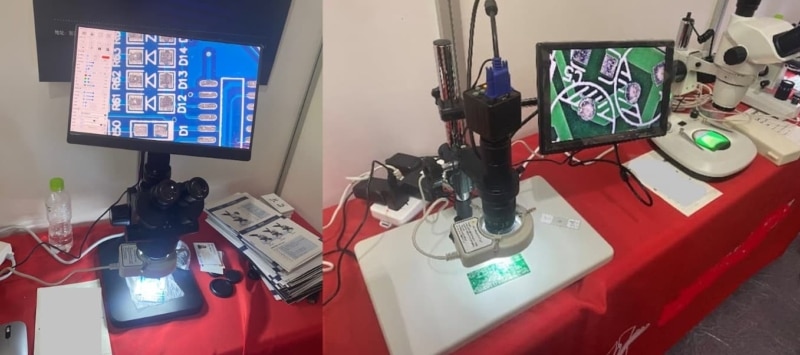

4.5. Kính hiển vi kết nối màn hình xuất xứ TRUNG QUỐC

Ưu điểm: Giá cạnh tranh.

Nhược điểm: Chất lượng và độ bền kém hơn hàng xuất xứ Đức và Nhật.

kinh-hien-vi-soi-mach-dien-tu
Kính hiển vi giá rẻ



5. Mua kính hiển vi soi mạch điện tử chính hãng uy tín

Thiết bị kính hiển vi soi mạch điện tử ngày càng được ứng dụng nhiều trong các ngành công nghiệp điện tử tại Việt Nam vì vậy việc lựa chọn đơn vị cung cấp sản phẩm uy tín và chất lượng là rất cần thiết.

kinh-hien-vi-soi-mach-dien-tu
Giải pháp kiểm tra chất lượng bo mạch điện tử

Hiện nay, Yamaguchi Việt Nam là doanh nghiệp phân phối kính hiển vi chính hãng ứng dụng trong ngành điện tử. Với mức giá, chế độ bảo hành và sửa chữa tốt cùng đội ngũ kỹ thuật có nhiều năm kinh nghiệm, được đào tạo bởi chuyên gia của hãng chúng tôi tự tin đem đến sản phẩm và dịch vụ tốt nhất. Nếu bạn đang có nhu cầu mua kính hiển vi sử dụng cho kiểm tra bo mạch điện tử nhưng còn thắc mắc loại nào phù hợp? Mua kính hiển vi soi mạch, mua kính hiển vi điện tử ở đâu? Hãy liên hệ với Yamaguchi để được tư vấn mua hàng và lựa chọn sản phẩm phù hợp nhất.

Trong bài viết này, Công ty CP Yamaguchi Việt Nam sẽ giới thiệu về dòng kính hiển vi soi nổi sử dụng trong kiểm tra, sửa chữa, lắp ráp mạch điện tử. Với các yêu cầu kiểm tra chất lượng ở mức độ chuyên sâu hơn, cần sử dụng đến kính hiển vi với độ phóng đại lớn hơn, chúng tôi sẽ cung cấp thông tin ở các bài viết tiếp theo.

Mong rằng những chia sẻ về Kính hiển vi soi mạch điện tử trên đây đã giúp bạn đọc hiểu thêm về sản phẩm này. Nếu bạn có thắc mắc câu hỏi nào cần giải đáp hãy bình luận phía bên dưới hoặc liên hệ cho Yamaguchi nhé.
