1. Vì sao cần kiểm tra bề mặt sản phẩm trong gia công cơ khí
Trong gia công cơ khí, nhiều doanh nghiệp thường tập trung vào kích thước, dung sai và độ chính xác hình học. Vì thế, nghiệm thu cho thấy không ít chi tiết dù đạt kích thước vẫn bị đánh giá không đạt do lỗi bề mặt. Các lỗi như vết xước nhỏ, rỗ, mẻ cạnh, bavia, cháy bề mặt, vết dao hoặc lớp phủ không đồng đều có thể ảnh hưởng trực tiếp đến khả năng lắp ráp, tuổi thọ chi tiết và hình ảnh chất lượng của nhà cung cấp.
Điểm khó của lỗi bề mặt là chúng không phải lúc nào cũng dễ phát hiện bằng mắt thường. Với các chi tiết nhỏ, bề mặt bóng, vật liệu kim loại phản quang hoặc sản phẩm có yêu cầu ngoại quan cao, nhân viên QC rất dễ bỏ sót lỗi nếu chỉ kiểm tra bằng mắt hoặc kính lúp thông thường. Đây là lý do kính hiển vi kiểm tra bề mặt sản phẩm trở thành thiết bị quan trọng trong phòng QC và khu vực sản xuất cơ khí.
Thiết bị giúp phóng đại vùng cần kiểm tra, quan sát rõ hình dạng lỗi, vị trí phát sinh và mức độ ảnh hưởng của lỗi trên bề mặt chi tiết. Thay vì đánh giá cảm tính rằng “bề mặt chưa đẹp” hoặc “có vết bất thường”, QC có thể dựa trên hình ảnh phóng đại để xác định lỗi là vết xước, rỗ, nứt nhỏ, bavia hay dị vật bám trên bề mặt.
Kính hiển vi kiểm tra lỗi bề mặt không chỉ là bước “soi lỗi” trước khi xuất hàng. Đây là một phần quan trọng trong kiểm soát chất lượng gia công cơ khí, giúp doanh nghiệp giảm lỗi lọt, hạn chế hàng trả về và tăng độ tin cậy khi làm việc với các khách hàng có yêu cầu kỹ thuật cao.
2. Kính hiển vi kiểm tra được những lỗi nào trên bề mặt?
Khi tư vấn thiết bị cho khách hàng cơ khí, Yamaguchi thường bắt đầu từ lỗi thực tế chứ không bắt đầu ngay bằng thông số. Cần biết sản phẩm đang bị lỗi gì, lỗi xuất hiện ở vị trí nào, kích thước lỗi khoảng bao nhiêu, cần kiểm tra nhanh tại xưởng hay phân tích kỹ trong phòng QC. Từ đó mới chọn đúng loại kính hiển vi kiểm tra bề mặt sản phẩm.
Nhóm lỗi phổ biến đầu tiên là vết xước. Trên chi tiết kim loại, vết xước có thể xuất hiện sau gia công, rửa, vận chuyển nội bộ, đánh bóng hoặc đóng gói. Với sản phẩm yêu cầu ngoại quan, một vết xước nhỏ cũng có thể làm lô hàng bị giữ lại. Kính hiển vi soi nổi hoặc kính hiển vi kỹ thuật số giúp quan sát hướng xước, mật độ xước và vị trí phát sinh.

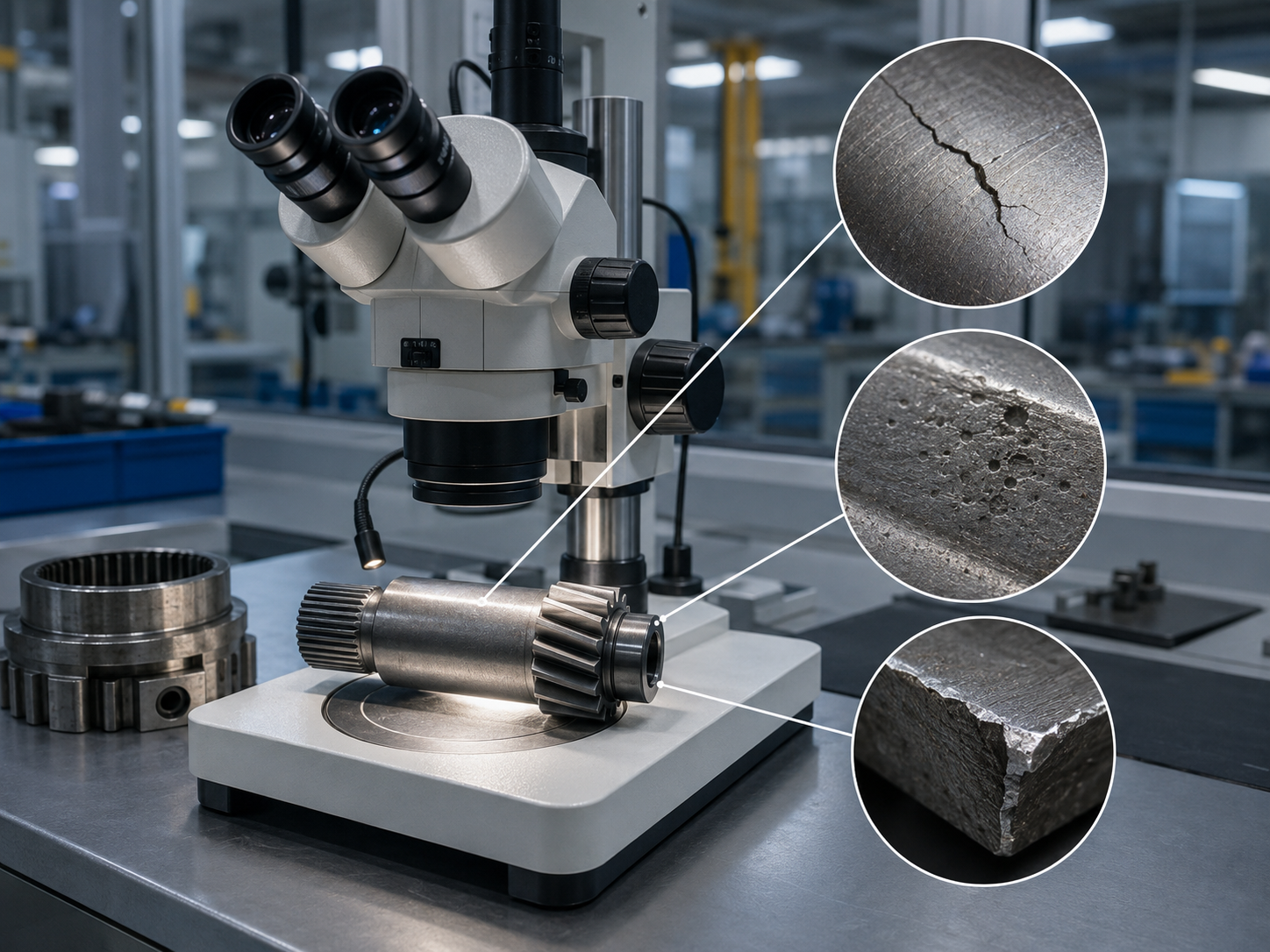

Nhóm thứ hai là vết nứt nhỏ, rỗ bề mặt và mẻ cạnh. Kính hiển vi kiểm tra lỗi giúp phóng đại vùng nghi ngờ để phân biệt giữa vết bẩn, vết xước nông, rỗ vật liệu và nứt thật. Với chi tiết chịu lực, chi tiết lắp ghép hoặc sản phẩm sau nhiệt luyện, việc phát hiện sớm nhóm lỗi này rất quan trọng.
Nhóm thứ ba là bavia và cạnh sắc. Bavia nhỏ ở mép lỗ, rãnh hoặc cạnh cắt có thể làm sai lệch lắp ráp, gây xước sản phẩm khác hoặc tạo rủi ro khi thao tác. Kính hiển vi kiểm tra bề mặt sản phẩm giúp kiểm tra hình dạng bavia, vị trí phát sinh và hiệu quả sau công đoạn loại bỏ bavia.
Nhóm thứ tư là lỗi mạ, sơn phủ, dị vật và bụi bẩn. Với sản phẩm có xử lý bề mặt, kính hiển vi kiểm tra bề mặt kim loại giúp quan sát điểm bong tróc, rỗ phủ, vùng không đều màu, hạt bụi hoặc dị vật bám trên bề mặt.
3. Kính hiển vi soi nổi ứng dụng kiểm tra bề mặt sản phẩm tốt nhất
Khi lựa chọn kính hiển vi kiểm tra bề mặt sản phẩm, doanh nghiệp không nên chỉ nhìn vào độ phóng đại tối đa. Với QC cơ khí, yếu tố quan trọng hơn là sản phẩm cần kiểm tra có kích thước bao nhiêu, lỗi cần quan sát là vết xước, bavia, rỗ hay mẻ cạnh, có cần chụp ảnh báo cáo hay chỉ cần quan sát trực tiếp tại xưởng. Dưới đây là một số gợi ý dòng kính hiển vi soi nổi hãng sản xuất Meiji cho kiểm tra bề mặt sản phẩm:
3.1. Kính hiển vi soi nổi Meiji EMZ-5
Meiji EMZ-5 phù hợp với doanh nghiệp cần một dòng kính hiển vi soi nổi có khả năng quan sát linh hoạt cho nhiều loại mẫu cơ khí, điện tử hoặc chi tiết nhỏ. Model này có độ zoom 0.7x–4.5x, độ phóng đại 7x–45x khi dùng thị kính 10X, trường quan sát 32 mm–5.1 mm và khoảng cách làm việc 93 mm. Khi thay đổi vật kính và thị kính, độ phóng đại có thể mở rộng từ 2.1x–270x, khoảng cách làm việc mở rộng từ 34 mm–251 mm.

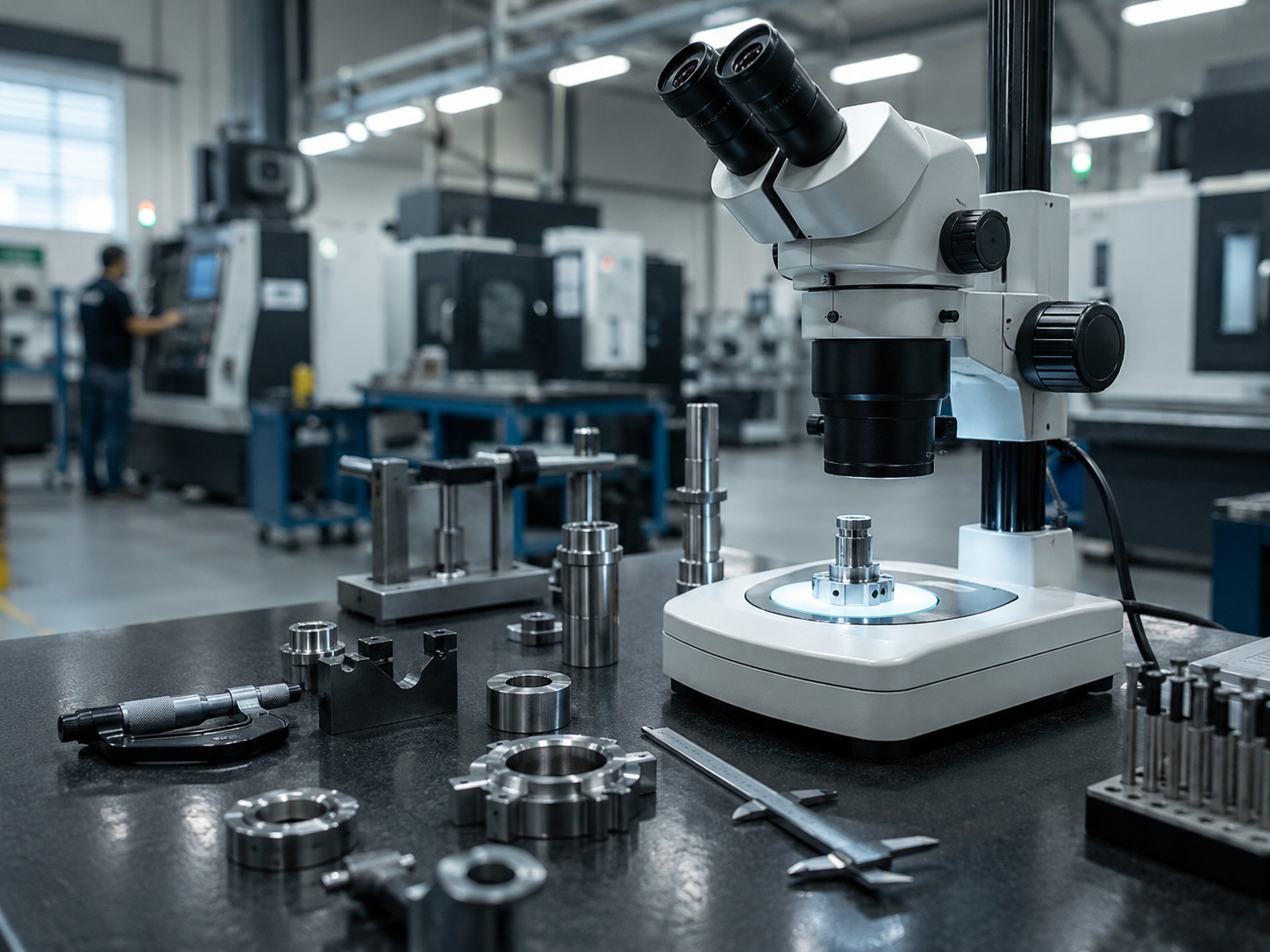

Với các chi tiết cơ khí cần kiểm tra vết xước, bavia, mẻ cạnh, vết dao hoặc lỗi ngoại quan sau gia công, EMZ-5 là lựa chọn đáng cân nhắc vì có dải phóng đại đủ rộng cho nhiều tình huống QC. Đây là dòng kính hiển vi kiểm tra bề mặt sản phẩm phù hợp khi nhà máy cần một thiết bị quan sát ổn định, dễ thao tác và có thể dùng cho nhiều nhóm sản phẩm khác nhau.
3.2. Kính soi nổi Meiji EM-30
Meiji EM-30 là dòng kính soi nổi 2 mắt cơ bản, phù hợp với các trạm kiểm tra cần thao tác nhanh và không yêu cầu hệ thống camera. Model này có độ phóng đại 10x và 30x, đầu quang học hai mắt nghiêng 45°, chỉnh diop cả 2 mắt, khoảng cách đồng tử điều chỉnh từ 55 mm đến 75 mm, thị kính HWF 10x/20 mm, vật kính Turret 1X/3X và nguồn sáng LED 3W.

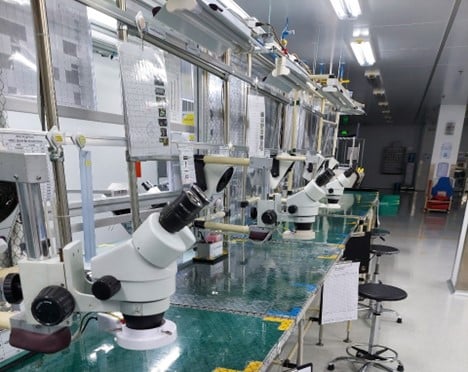

Trong thực tế, EM-30 phù hợp với các doanh nghiệp cần kính hiển vi kiểm tra lỗi ở mức cơ bản như kiểm tra bavia, mẻ cạnh, dị vật, vết xước lớn hoặc lỗi ngoại quan dễ nhận diện. Với ưu điểm gọn, đơn giản và dễ dùng, dòng này phù hợp cho QC đầu vào, kiểm tra nhanh tại line hoặc các vị trí cần sàng lọc lỗi trước khi chuyển sang công đoạn tiếp theo.
3.3. Kính hiển vi soi nổi Meiji EM-33

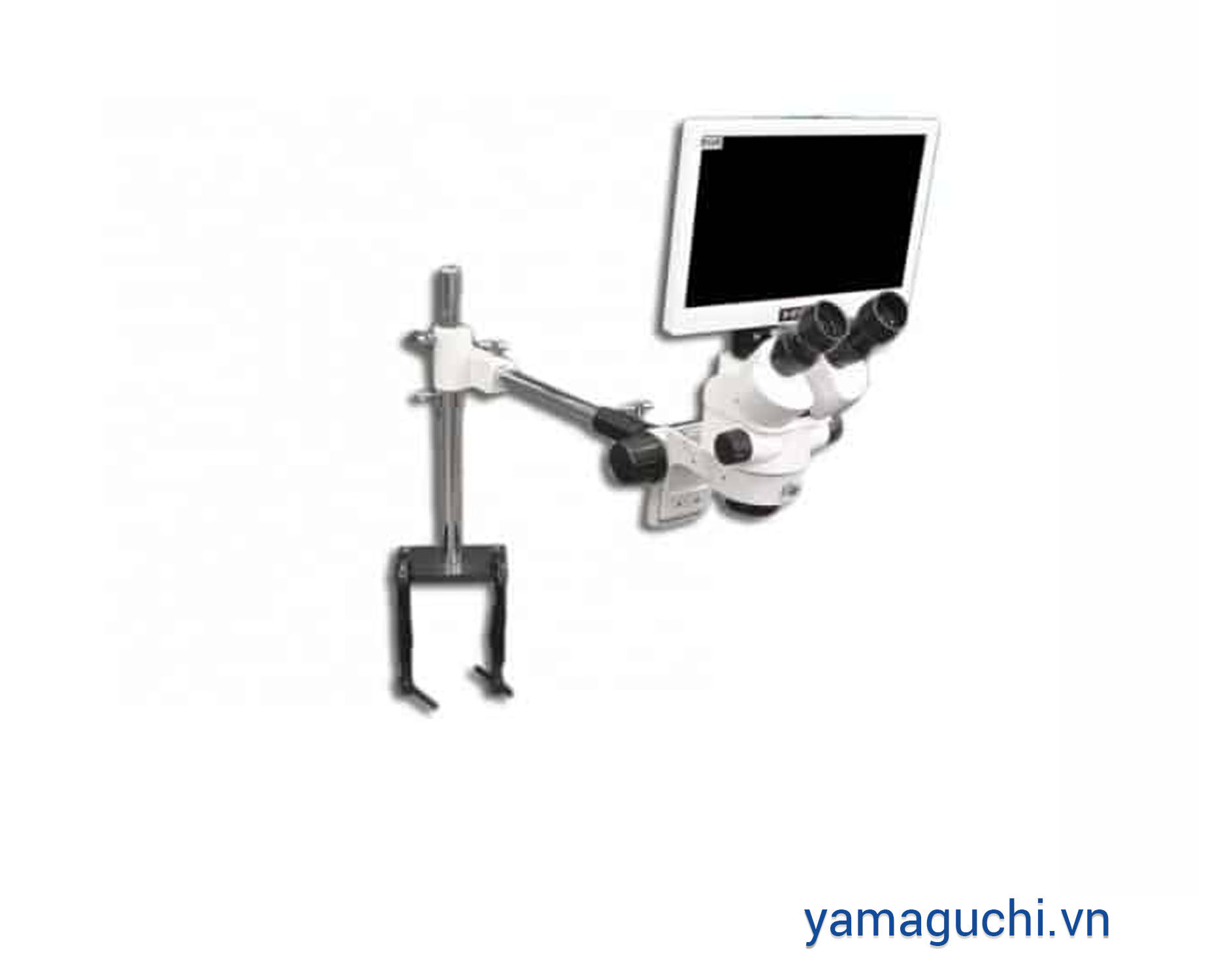

Meiji EM-33 phù hợp với doanh nghiệp cần vừa quan sát trực tiếp qua thị kính, vừa quan sát hình ảnh trên màn hình hoặc camera để phục vụ báo cáo QC. Đây là model kính hiển vi soi nổi 3 mắt, có độ phóng đại 7x–45x, khoảng cách làm việc 100 mm, trường quan sát 28.4 mm–4.4 mm, đèn LED 3W và camera HD1000-LITE đi kèm. Camera có độ phân giải 5MP, tốc độ 15 fps, kết nối HDMI/USB 2.0 và hỗ trợ phần mềm điều khiển trên Windows.
Với các nhà máy thường xuyên cần gửi hình ảnh lỗi cho khách hàng, lưu ảnh theo lô sản xuất hoặc đào tạo nhân sự QC, EM-33 phù hợp hơn so với kính quan sát thuần túy. Hình ảnh từ kính hiển vi kiểm tra bề mặt sản phẩm có thể giúp các bộ phận QC, sản xuất và kỹ thuật cùng đánh giá một lỗi trên cùng dữ liệu, giảm tranh luận cảm tính khi phân loại NG/OK.
3.4. Kính hiển vi soi nổi Meiji RZ Research HD1000-LITE
Meiji RZ Research HD1000-LITE phù hợp với các ứng dụng kiểm tra yêu cầu cao hơn, đặc biệt khi doanh nghiệp cần hình ảnh rõ, dải phóng đại rộng và hệ thống có khả năng tùy chọn cấu hình. Dòng Meiji Techno RZ được mô tả là kính hiển vi soi nổi dạng mô-đun, thiết kế cho các ứng dụng có yêu cầu cao; model này có độ phóng đại 7.5x–75x và có thể tùy chọn 3.7x–300x, dùng đèn LED dạng vòng MA962 với 58 bóng LED. Camera HD1000-LITE có độ phân giải 5MP, tốc độ 15 fps và kết nối HDMI/USB 2.0.
Với các chi tiết gia công chính xác, bề mặt kim loại phản quang, chi tiết có biên dạng nhỏ hoặc lỗi khó nhìn, kính hiển vi kiểm tra bề mặt sản phẩm này là lựa chọn phù hợp hơn cho phòng QC/R&D. Đây cũng là gợi ý tốt cho nhu cầu kính hiển vi kiểm tra bề mặt sản phẩm, nơi chất lượng hình ảnh, chiếu sáng và khả năng quan sát ổn định có ảnh hưởng lớn đến kết quả đánh giá lỗi.
3.5. Kính hiển vi có màn hình LCD Meiji MS-40D

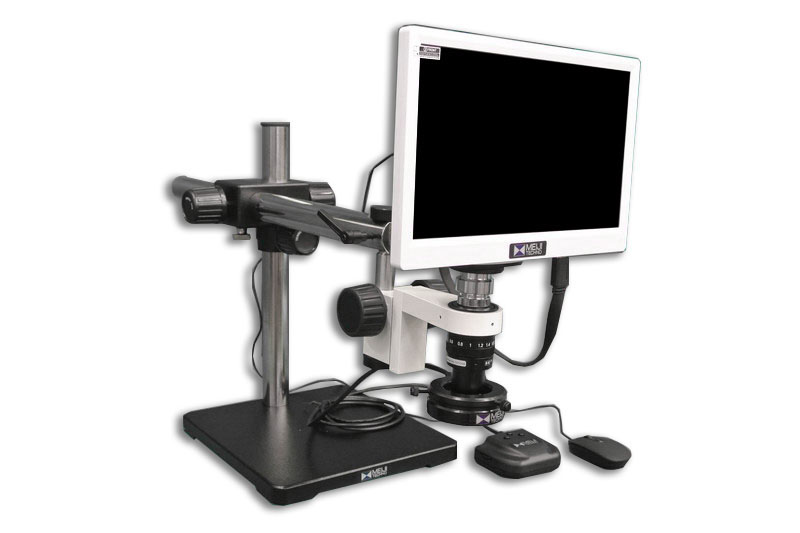

Meiji MS-40D phù hợp với doanh nghiệp muốn quan sát trực tiếp trên màn hình thay vì phụ thuộc hoàn toàn vào thị kính. Model này thuộc hệ thống ống kính thu phóng trực tiếp tới camera, có thể tùy chỉnh cho nhiều tình huống sử dụng trong công nghiệp, y tế, giáo dục, nghiên cứu và OEM. MS-40D có tỷ lệ thu phóng 6.4:1, dải phóng đại video trên màn hình từ 20.8X đến 172X hoặc cao hơn tùy camera, camera 5MP, tốc độ làm mới 15 fps và độ phân giải 2592 x 1944.
Trong môi trường QC cơ khí, MS-40D phù hợp khi cần kiểm tra lỗi bề mặt trên màn hình, chụp ảnh, đào tạo nhân sự hoặc làm việc nhóm. Với các lỗi như vết xước, rỗ nhỏ, bavia, dị vật hoặc lỗi lớp phủ, việc quan sát trên màn hình giúp người vận hành dễ trao đổi hơn so với chỉ nhìn qua thị kính. Đây là một lựa chọn đáng cân nhắc khi doanh nghiệp cần kính hiển vi kiểm tra lỗi theo hướng trực quan, dễ lưu hồ sơ và thuận tiện cho báo cáo chất lượng.
4. Lưu ý khi sử dụng kính hiển vi kiểm tra bề mặt sản phẩm
Để kính hiển vi kiểm tra bề mặt sản phẩm phát huy hiệu quả, doanh nghiệp cần chuẩn hóa cách dùng. Trước hết phải xác định tiêu chuẩn đánh giá: lỗi nào được chấp nhận, lỗi nào là NG, kích thước hoặc mật độ lỗi ở mức nào cần loại bỏ. Nếu không có tiêu chuẩn, cùng một hình ảnh nhưng mỗi nhân viên có thể kết luận khác nhau.
Tiếp theo là ánh sáng. Với bề mặt kim loại, ánh sáng quá mạnh có thể gây chói, còn ánh sáng quá yếu làm mất chi tiết. Nên thử nhiều góc chiếu khác nhau, đặc biệt khi kiểm tra vết xước, bavia, rỗ và lỗi lớp phủ. Một kính hiển vi kiểm tra lỗi tốt cần đi kèm phương án chiếu sáng phù hợp.
Doanh nghiệp cũng nên chuẩn hóa cách chụp và lưu ảnh. Tên file nên gắn với mã sản phẩm, công đoạn, ngày kiểm tra, vị trí lỗi và lô sản xuất. Với lô hàng quan trọng, ảnh từ kính hiển vi kiểm tra bề mặt sản phẩm nên được lưu cùng biên bản QC để phục vụ truy xuất khi có phản hồi.
5. Giải pháp kính hiển vi kiểm tra bề mặt sản phẩm từ Yamaguchi
Trong môi trường sản xuất cơ khí, mỗi doanh nghiệp sẽ có bài toán kiểm tra khác nhau: có đơn vị cần kiểm tra nhanh vết xước và bavia tại line, có đơn vị cần chụp ảnh lỗi để báo cáo khách hàng, cũng có đơn vị cần quan sát chi tiết bề mặt kim loại, lớp mạ, lớp phủ hoặc các lỗi nhỏ khó phát hiện bằng mắt thường.
Là đại diện phân phối chính hãng của Meiji tại Việt Nam, Yamaguchi không chỉ cung cấp thiết bị, mà còn hỗ trợ doanh nghiệp lựa chọn kính hiển vi kiểm tra bề mặt sản phẩm theo đúng nhu cầu thực tế của từng nhà máy. Trước khi đề xuất cấu hình, Yamaguchi thường làm rõ các yếu tố như: sản phẩm cần kiểm tra là chi tiết cơ khí, linh kiện kim loại, khuôn mẫu hay linh kiện điện tử; lỗi thường gặp là vết xước, rỗ, nứt nhỏ, bavia, mẻ cạnh hay lỗi lớp phủ; kích thước mẫu lớn hay nhỏ; vị trí kiểm tra tại phòng QC hay ngay trên line sản xuất; doanh nghiệp có cần chụp ảnh, lưu hồ sơ, đo kích thước lỗi hoặc kết nối màn hình hay không. Cách tiếp cận này giúp khách hàng tránh chọn thiết bị quá đơn giản so với nhu cầu, hoặc đầu tư cấu hình cao hơn mức cần thiết.
Một kính hiển vi kiểm tra bề mặt kim loại chỉ thật sự hiệu quả khi giúp bộ phận QC phát hiện lỗi nhanh hơn, đánh giá lỗi rõ ràng hơn và có dữ liệu trực quan để trao đổi với sản xuất hoặc khách hàng. Vì vậy, thay vì lựa chọn thiết bị chỉ theo thông số, doanh nghiệp nên bắt đầu từ mẫu sản phẩm thực tế, dạng lỗi đang gặp và mục tiêu kiểm tra. Từ đó, Yamaguchi có thể hỗ trợ tư vấn giải pháp kính hiển vi Meiji phù hợp với nhu cầu sử dụng, ngân sách đầu tư và điều kiện vận hành của từng doanh nghiệp.
