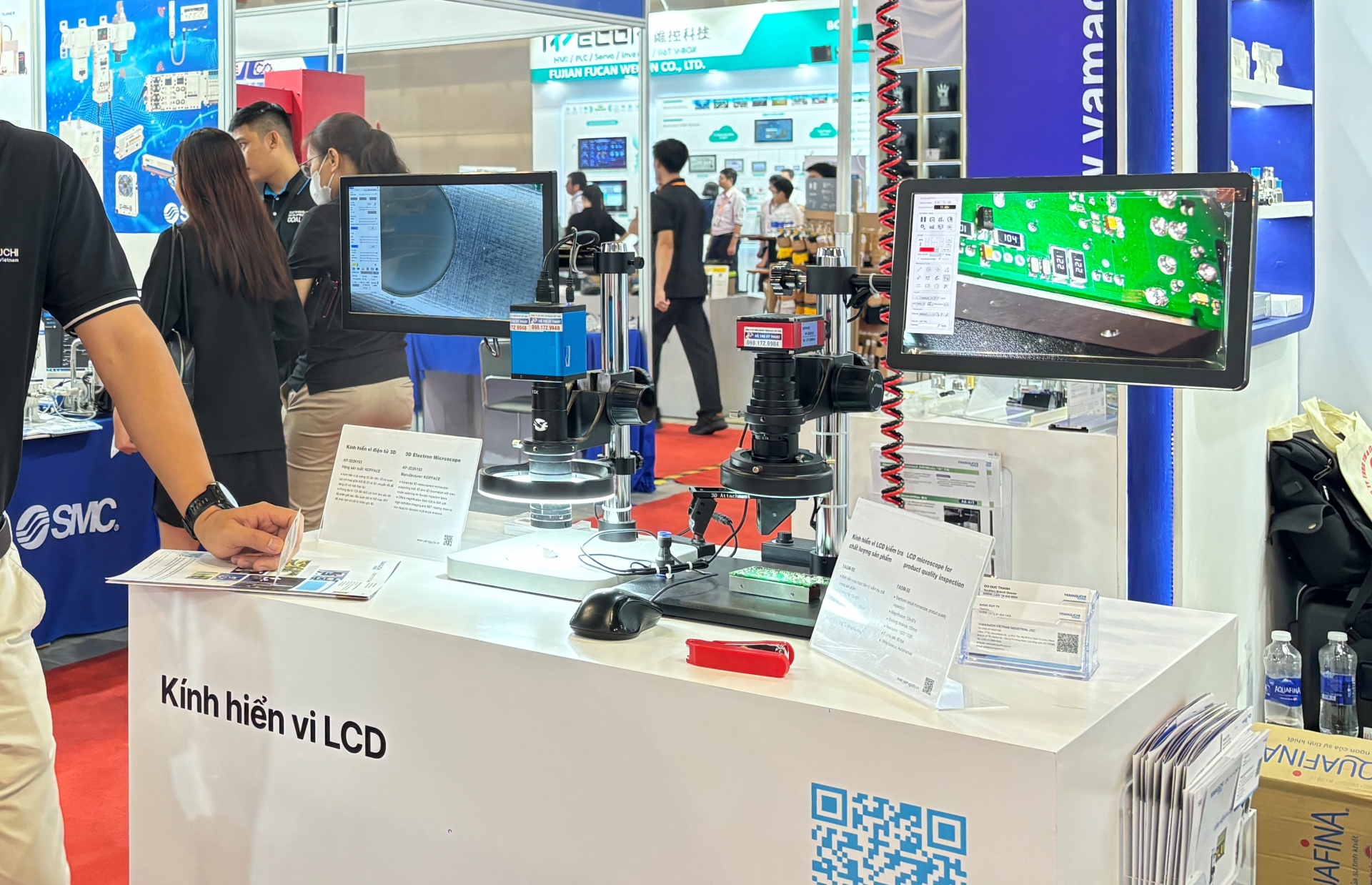

1. Kính hiển vi 3 mắt kết nối màn hình là gì?
Kính hiển vi 3 mắt kết nối màn hình (LCD microscope hoặc kính hiển vi ba mắt LCD) là loại kính hiển vi quang học được thiết kế với:
- Hai thị kính cho quan sát trực tiếp.
- Một cổng thứ ba để gắn camera, truyền hình ảnh lên màn hình LCD hoặc máy tính.
Điều này giúp người dùng không chỉ quan sát trực tiếp mà còn dễ dàng chia sẻ hình ảnh, đo lường, lưu trữ dữ liệu và trình chiếu mẫu vật trong môi trường công nghiệp hoặc đào tạo.
2. Những điểm mạnh đáng chú ý của kính hiển vi 3 mắt có màn hình LCD
- Quan sát rõ nét, dễ dàng chia sẻ: Kính hiển vi 3 mắt kết nối màn hình giúp nhiều người quan sát cùng lúc, phù hợp cho kiểm tra nhóm hoặc đào tạo. Hình ảnh/video có thể lưu trữ để phục vụ báo cáo hoặc phân tích sau.
- Phóng đại linh hoạt – hiển thị sắc nét: Thiết bị hỗ trợ độ phóng đại từ vài chục đến hàng nghìn lần, hiển thị chi tiết các cấu trúc vi mô – phù hợp cho kiểm tra linh kiện điện tử hoặc mẫu vật trong nghiên cứu.
- Thiết kế dễ dùng: Đầu quan sát nghiêng, nút chỉnh mượt mà, cấu trúc dễ tháo lắp – tất cả tối ưu cho làm việc lâu dài và đổi mẫu thường xuyên trong môi trường sản xuất.
- Tích hợp camera và đo lường kỹ thuật số: Nhiều model trang bị sẵn camera 4K và chức năng đo lường trực tiếp, giúp kiểm tra chính xác mà không cần thêm phần mềm hay thiết bị phụ trợ.
- Tối ưu chi phí đầu tư và bảo trì: Giải pháp hợp lý cho doanh nghiệp nhờ sử dụng linh kiện phổ biến, dễ thay thế. Kèm theo đó là chính sách hỗ trợ kỹ thuật giúp triển khai nhanh, hiệu quả cao từ đầu.

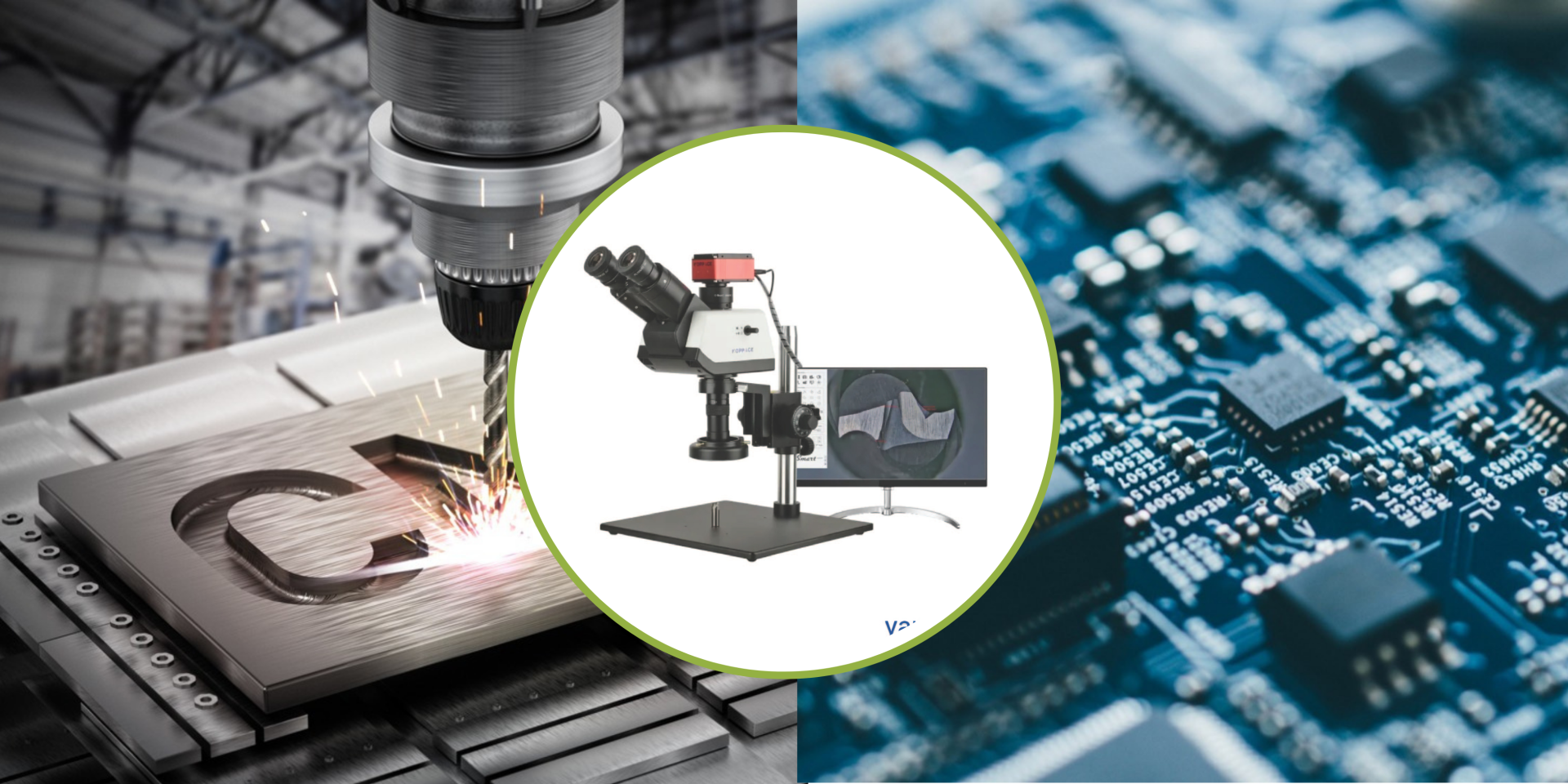

3. Ứng dụng kính hiển vi đo lường 3 mắt trong ngành điện tử
Trong sản xuất các thiết bị điện tử hiện đại, việc đảm bảo chất lượng mạch in và linh kiện điện tử là yếu tố then chốt để duy trì độ ổn định của sản phẩm. Kính hiển vi 3 mắt kết nối màn hình đóng vai trò như một công cụ kiểm tra không thể thiếu trong các khâu kiểm soát chất lượng (QC/QA) và sửa lỗi sau lắp ráp.
Thiết bị này cho phép người dùng quan sát chi tiết bề mặt mạch in (PCB), các chân linh kiện, lớp phủ kim loại hoặc mối hàn với độ phóng đại cao và hình ảnh sắc nét hiển thị ngay trên màn hình lớn. Nhờ vậy, kỹ thuật viên có thể dễ dàng nhận diện các điểm bất thường, đánh giá sai lệch vi mô mà mắt thường không thể nhìn thấy.
Một số lỗi thường gặp có thể phát hiện bằng kính hiển vi:
- Chân IC hoặc linh kiện không bám chắc vào pad, gây mất kết nối.
- Tình trạng dính thiếc giữa các chân linh kiện, dẫn đến ngắn mạch.
- Lỗ dẫn (via) bị bong tróc hoặc không dẫn điện, do sai sót trong quá trình khoan/mạ.
- Sai vị trí đặt linh kiện hoặc hàn sai chiều, gây lỗi hoạt động hoặc cháy nổ.
- Lỗi kích thước, lệch rãnh đồng, rách mạch in, ảnh hưởng đến tính dẫn điện và độ bền cơ học.
Ngoài vai trò kiểm tra lỗi, kính hiển vi ba mắt có màn hình còn được sử dụng trong sửa chữa mạch điện tử, giúp thao tác hàn lại chính xác, giảm thiểu rủi ro ảnh hưởng đến các linh kiện lân cận. Đây là thiết bị không thể thiếu trong các trung tâm bảo hành, xưởng sản xuất bo mạch và phòng lab điện tử chuyên sâu.
4. TOP 3 kính hiển vi 3 mắt kết nối màn hình tốt nhất hiện nay
4.1. KP-K900 – Kính hiển vi đo lường 3 mắt mạnh mẽ, giá hợp lý
KP-K900 là lựa chọn cân bằng giữa tính năng đo lường chuyên nghiệp và chi phí đầu tư thấp, phù hợp với nhà máy quy mô vừa và nhỏ.
- Độ phóng đại điện tử: 24X - 153X
- Độ phóng đại quang học: 3.5X - 180X
- Ống kính phụ trợ: 0.5X / 0.7X / 2X
- Trường quan sát: 3.55mm – 22.85mm
- Quan sát đồng thời qua thị kính và màn hình
- Hình ảnh mượt, rõ nét, hỗ trợ đánh giá chi tiết mối hàn, chân linh kiện siêu nhỏ.
Xem thêm tại: https://yamaguchi.vn/kinh-hien-vi-do-luong-3d-stereo-kp-k900-phong-dai-24x-153x
4.2. KP-3609B133 – Kính hiển vi 3 mắt LCD tích hợp camera 4K siêu nét
KP-3609B133 là dòng kính hiển vi 3 mắt có màn hình chuyên biệt cho ngành điện tử, nổi bật với khả năng truyền hình ảnh 4K siêu sắc nét và độ phóng đại lớn.
- Phóng đại quang học: 3.5X – 180X
- Camera tích hợp: 4K UHD
- Thị kính: WF10X/20 và WF20X/10
- Tương thích đo lường – xuất video trực tiếp
Xem thêm tại: https://yamaguchi.vn/kinh-hien-vi-3-mat-kp-3609b133-do-phong-dai-35x-180x
4.3. KP-T6400 – Kính hiển vi 3 mắt kết nối màn hình cao cấp, đo lường chính xác
KP-T6400 không chỉ là kính hiển vi quan sát mà còn là thiết bị đo lường vi mô tích hợp, lý tưởng cho môi trường R&D và dây chuyền sản xuất hiện đại.
- Phóng đại quang học: 7X – 45X
- Phóng đại điện tử: 27X – 174X (trên màn hình 27")
- Trường quan sát: 3.97mm – 25.31mm
- Camera 4K + C-Mount điều chỉnh tiêu cự
Xem thêm tại: https://yamaguchi.vn/kinh-hien-vi-3-mat-kp-t6400-do-phong-dai-27x-174x
Trong bối cảnh ngành điện tử ngày càng yêu cầu độ chính xác cao và kiểm soát chất lượng nghiêm ngặt, việc trang bị một kính hiển vi 3 mắt kết nối màn hình không chỉ giúp kỹ thuật viên phát hiện lỗi nhanh chóng mà còn góp phần nâng cao năng suất và giảm thiểu rủi ro sản xuất. Với khả năng phóng đại linh hoạt, chia sẻ hình ảnh trực quan và tích hợp công nghệ đo lường hiện đại, thiết bị này đang trở thành tiêu chuẩn mới trong các nhà máy điện tử, phòng lab và trung tâm bảo hành chuyên nghiệp.
Nếu Quý khách đang tìm kiếm giải pháp kiểm tra vi mô toàn diện, hãy liên hệ ngay tới hotline của Yamaguchi để được tư vấn chi tiết!
