Kính hiển vi đồng trục là gì? Khác gì so với kính hiển vi thường?

Trong những ngành công nghiệp đòi hỏi độ chính xác cao như sản xuất vi mạch, cơ khí chính xác, vật liệu bán dẫn, hay nghiên cứu khoa học – khả năng quan sát chi tiết vi mô trên bề mặt phản quang hoặc gồ ghề là yếu tố then chốt để kiểm soát chất lượng. Đây là lúc kính hiển vi đồng trục phát huy ưu thế vượt trội. Với hệ thống chiếu sáng độc đáo – ánh sáng đi cùng trục quang học – kính đồng trục giúp bạn dễ dàng nhìn rõ những gì mà kính truyền thống khó thể hiển thị: từ vết nứt nhỏ li ti trên bề mặt kim loại đến lớp phủ nano không đồng đều trên đế bán dẫn.

1. Tổng quan về kính hiển vi đồng trục

Kính hiển vi đồng trục là gì? Kính hiển vi đồng trục là loại kính (Coaxial Microscope) có hệ thống chiếu sáng đồng trục – nghĩa là ánh sáng được dẫn qua vật kính và chiếu thẳng xuống bề mặt mẫu vật. Ánh sáng sau đó phản xạ trực tiếp lại qua vật kính để truyền tới cảm biến hình ảnh hoặc mắt người dùng.

Kỹ thuật chiếu sáng này giúp thu được hình ảnh sắc nét, đặc biệt với các bề mặt có tính phản xạ mạnh (kim loại bóng, bề mặt mạ, màng mỏng, vật liệu gương...). Trong khi các hệ thống ánh sáng vòng ngoài (ring light) thường gây lóa hoặc phản xạ không đều, ánh sáng đồng trục cung cấp sự đồng đều và tập trung, giúp bạn phát hiện các khuyết tật cực nhỏ.

2. Ưu điểm nổi bật của kính đồng trục

Hiển thị chi tiết vượt trội trên bề mặt phức tạp: Ánh sáng đồng trục giúp hiển thị rõ nét các điểm lồi lõm, vết xước, vết nứt nhỏ hoặc lớp phủ không đồng đều – điều mà kính thường dễ bỏ qua.
Giảm chói, hạn chế phản xạ sai lệch: Kỹ thuật chiếu sáng này giúp loại bỏ ánh sáng lóa, giảm hiện tượng phản xạ gây nhiễu – đặc biệt hữu ích khi làm việc với vật liệu kim loại, silicon hoặc gương.
Phân tích độ sâu và độ phẳng dễ dàng: Kính hiển vi đồng trục 4k HD Khi kết hợp với hệ thống lấy nét tự động hoặc phần mềm đo độ sâu, kính đồng trục có thể hỗ trợ đo đạc hình học vi mô: độ cao – thấp, mức độ mài mòn, sai lệch bề mặt.
Tăng độ chính xác khi kiểm tra chất lượng sản phẩm: Cho phép quan sát đồng đều và khách quan hơn trong quá trình kiểm tra 100% sản phẩm (Full inspection) ở các dây chuyền sản xuất vi mô, SMT, IC, vi cơ điện tử,...

3. Kính hiển vi đồng trục được ứng dụng như thế nào?

1. Kiểm tra vi mạch và bán dẫn

Kính hiển vi đồng trục dùng để quan sát các mối hàn, đường mạch trên PCB, IC, wafer bán dẫn.
Hệ thống chiếu sáng đồng trục giúp loại bỏ bóng và tăng độ tương phản khi kiểm tra bề mặt phản chiếu như silicon, kim loại mỏng.

2. Kiểm tra bề mặt vật liệu phản chiếu cao

Quan sát các bề mặt được đánh bóng như kính, kim loại, gương, lớp phủ mỏng.
Nhờ ánh sáng đồng trục của kính hiển vi đồng trục, hình ảnh không bị chói lóa, giúp nhìn rõ vết xước, lỗ rỗ, lớp oxi hóa.

3. Đo lường và phân tích hình học 2D/3D

Tích hợp vào các hệ thống đo lường quang học để kiểm tra kích thước, độ phẳng, độ sâu...
Dùng trong các máy đo biên dạng, độ cao bề mặt, độ nhám...

4. Kiểm tra sản phẩm cơ khí chính xác

Kính hiển vi đồng trục giúp đánh giá chi tiết bề mặt của linh kiện cơ khí, dụng cụ cắt, khuôn mẫu.
Soi cạnh sắc, góc, cạnh bo… ở độ phóng đại cao.

5. Y học và sinh học (ít phổ biến hơn)

Dùng trong nghiên cứu mô học khi cần quan sát chi tiết cấu trúc bề mặt mô hoặc sinh thiết.
Đặc biệt trong các ứng dụng mô phỏng phẫu thuật có cần phản chiếu ánh sáng mạnh.

4. Điểm khác biệt cốt lõi giữa kính hiển vi đồng trục và kính thường

Tiêu chí	Kính đồng trục	Kính hiển vi ánh sáng vòng ngoài
Chiếu sáng	Ánh sáng đi qua vật kính, chiếu thẳng mẫu	Ánh sáng chiếu ngoài, bao quanh vật kính
Quan sát bề mặt bóng/kim loại	Hiệu quả cao, giảm chói	Dễ lóa, nhiễu ánh sáng
Độ tương phản hình ảnh	Rất cao	Trung bình hoặc thấp với vật liệu phản quang
Khả năng phát hiện khuyết tật nhỏ	Rất tốt	Hạn chế nếu bề mặt phản chiếu
Giá thành đầu tư	Cao hơn do thiết kế đặc thù	Rẻ hơn, phù hợp quan sát mẫu phổ thông

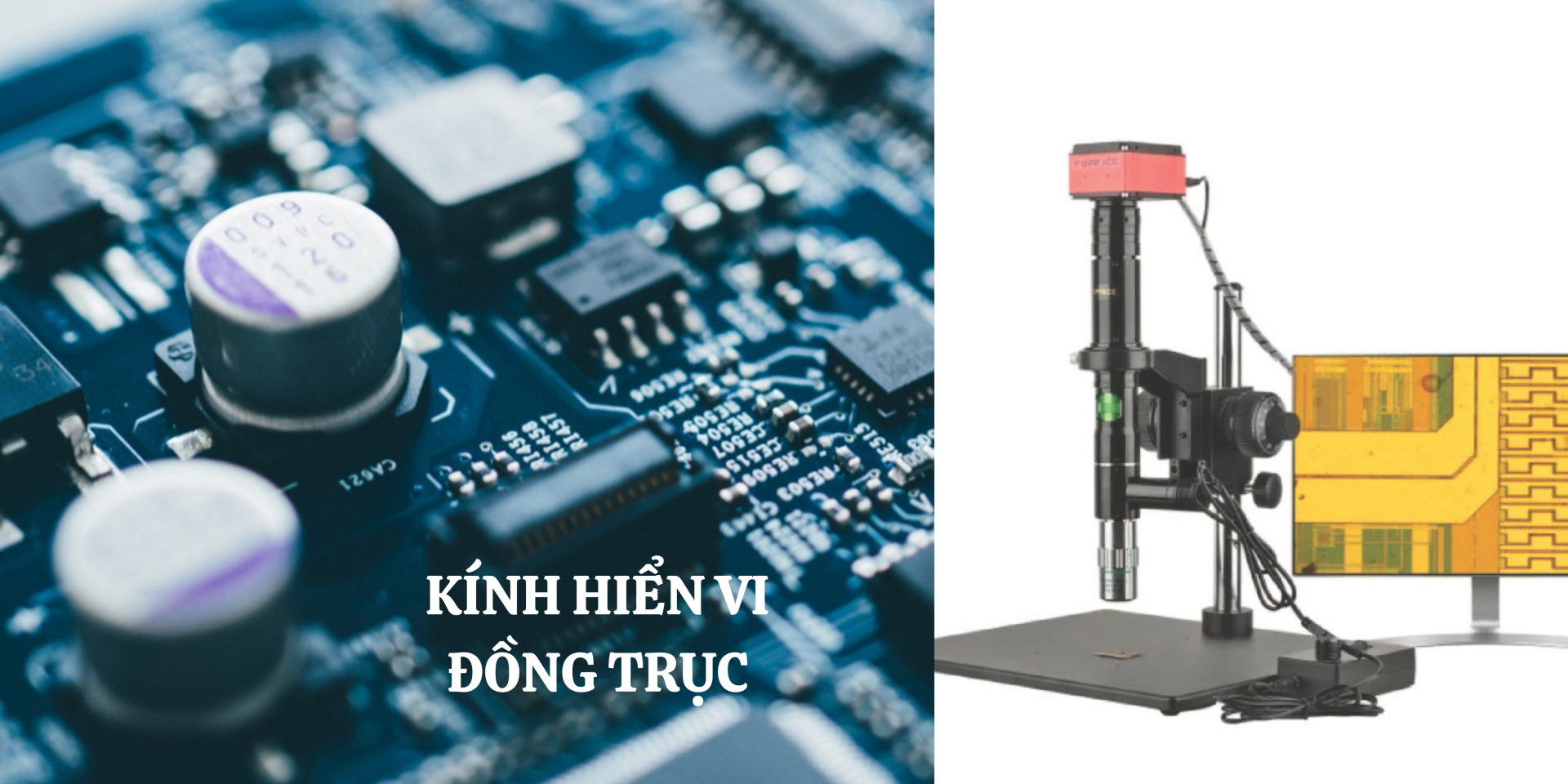

5. Kính hiển vi LCD đồng trục KP-A9620V-4K, phóng đại 540X-3480X

Koppace, thương hiệu kính hiển vi công nghiệp hàng đầu, hiện đã phát triển nhiều mẫu kính hiển vi đồng trục kết hợp công nghệ quang học hiện đại và giá thành hợp lý.

5.1. Hệ thống quang học và phóng đại

Độ phóng đại quang học: 540X đến 3480X
Vật kính chính: APO 20X chuyên dụng cho quan sát kim loại
Hệ thống chiếu sáng: Đồng trục, giúp quan sát rõ nét bề mặt phản quang hoặc bóng

5.2. Camera và hình ảnh của kính hiển vi đồng trục

Độ phân giải cảm biến: 8.3 megapixel
Kích thước cảm biến: 1/1.8"
Kích thước điểm ảnh: 2.0 x 2.0 μm
Độ phân giải ảnh chụp: 7680 x 4320
Độ phân giải video: 3840 x 2160 (4K)
Tốc độ khung hình: 30 FPS ở 4K, 60 FPS ở 1080p
Chế độ màu: Chuẩn, đen trắng, nâu đỏ
Cân bằng trắng và phơi sáng: Tự động và thủ công

Xem thêm tại: https://yamaguchi.vn/kinh-hien-vi-lcd-dong-truc-kp-a9620v-4k-phong-dai-540x-3480x

Trong thời đại sản xuất tinh gọn, chất lượng cao và kiểm tra chính xác từng micromet – kính hiển vi đồng trục là công cụ không thể thiếu cho các kỹ sư, nhà thiết kế và kỹ thuật viên QA/QC. Nếu bạn đang tìm kiếm một thiết bị quan sát bề mặt có độ phản quang cao, nhiều lớp phủ hoặc cấu trúc vi mô phức tạp, đầu tư vào kính hiển vi đồng trục 4k, kính hiển vi lấy nét tự động là một quyết định chiến lược. Với sự hỗ trợ từ thương hiệu Koppace, doanh nghiệp và phòng thí nghiệm có thể dễ dàng tiếp cận thiết bị chất lượng cao với chi phí đầu tư hợp lý.
