Phần mềm HxGN NC Server – Đưa sức mạnh PC-DMIS vào máy CNC

1. Giới thiệu phần mềm HxGN NC Server

Trong sản xuất cơ khí chính xác, việc kiểm tra chất lượng thường là một công đoạn tách rời khỏi quá trình gia công. Chi tiết sau khi gia công phải được tháo khỏi máy CNC, chuyển sang máy CMM hoặc khu vực đo kiểm, sau đó mới có kết quả đánh giá. Quy trình này có thể làm tăng thời gian chờ, tạo nút thắt chất lượng và khiến việc phát hiện lỗi bị chậm.

HxGN NC Server là phần mềm của Hexagon được phát triển để đưa khả năng đo lường của PC-DMIS vào trực tiếp trên máy công cụ. Phần mềm cho phép quản lý chương trình đo tập trung, tự động hóa quá trình đo kiểm và theo dõi trạng thái đo trên nhiều máy CNC thông qua một dashboard trực quan.

HxGN NC Server là gì? HxGN NC Server là phần mềm đo kiểm dành cho máy công cụ, thuộc nhóm giải pháp Machine Tool Measurement của Hexagon. Phần mềm kết nối khả năng tính toán và báo cáo đo của PC-DMIS với máy CNC, giúp kết quả đo trên máy công cụ có thể so sánh tốt hơn với kết quả đo trên máy CMM trong cùng nhà máy.

Thay vì chỉ đo kiểm thủ công tại từng máy riêng lẻ, HxGN NC Server cho phép quản lý chương trình đo trên nhiều máy công cụ cùng lúc. Phần mềm nhận dữ liệu chất lượng trực tiếp từ máy trong quá trình sản xuất, giúp nhà máy phát hiện vấn đề sớm hơn trước khi tạo ra phế phẩm hàng loạt.

2. Nguyên lý hoạt động

HxGN NC Server hoạt động như một hệ thống trung tâm để quản lý, thực thi và theo dõi các chương trình đo trên máy CNC.

Người dùng có thể xây dựng hoặc quản lý chương trình đo, gửi chương trình đến máy công cụ, thực hiện phép đo trực tiếp trên máy và nhận dữ liệu đo về hệ thống. Các kết quả đo sau đó được xử lý bằng thuật toán của PC-DMIS, tạo báo cáo và hiển thị thông tin để người vận hành hoặc bộ phận chất lượng đánh giá.

Điểm quan trọng của HxGN NC Server là khả năng theo dõi nhiều máy cùng lúc. Dashboard của phần mềm cho phép quan sát trạng thái đo của các máy, kết quả đo gần nhất và tình trạng hoạt động của hệ thống đo trong xưởng.

3. Các chức năng chính của HxGN NC Server

Kết nối sức mạnh PC-DMIS với máy CNC

HxGN NC Server cho phép sử dụng các phép tính của PC-DMIS trực tiếp trên máy công cụ. Điều này giúp kết quả đo trên máy CNC có tính nhất quán hơn với kết quả đo trên máy CMM, đặc biệt trong các nhà máy đã sử dụng PC-DMIS làm nền tảng đo lường chính.

Phần mềm cũng hỗ trợ các tiêu chuẩn dung sai ISO và ASME mới nhất, đồng thời có khả năng báo cáo đồ họa và hiển thị kết quả đo trên mô hình CAD.

Quản lý chương trình đo tập trung

Một ưu điểm lớn của HxGN NC Server là khả năng quản lý chương trình đo trên nhiều máy công cụ. Thay vì từng máy vận hành độc lập, phần mềm giúp tập trung việc quản lý chương trình đo, giảm phụ thuộc vào thao tác thủ công của từng người vận hành.

Điều này đặc biệt hữu ích với các nhà máy có nhiều máy CNC, nhiều mã hàng hoặc cần chuẩn hóa quy trình đo kiểm giữa các khu vực sản xuất.

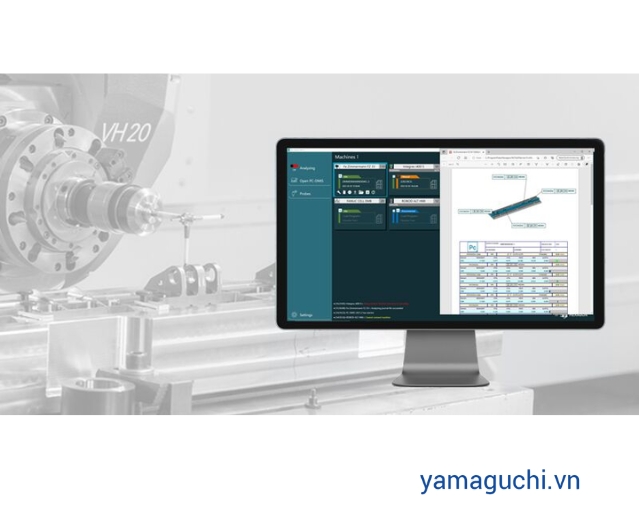

Theo dõi trạng thái đo bằng dashboard

HxGN NC Server cung cấp dashboard để theo dõi hoạt động đo kiểm trên nhiều máy. Người dùng có thể nhanh chóng nắm được máy nào đang đo, kết quả đo gần nhất ra sao và tình trạng hiện tại của từng máy.

Dashboard giúp bộ phận sản xuất và chất lượng có cái nhìn tổng quan hơn về hoạt động đo kiểm tại xưởng, từ đó phản ứng nhanh khi phát hiện sai lệch.

Tự động tạo báo cáo đo

Sau mỗi lần đo, HxGN NC Server có thể tự động tạo báo cáo. Phần mềm được trang bị nhiều mẫu báo cáo linh hoạt, bao gồm báo cáo dạng CAD hoặc dạng văn bản, đồng thời hỗ trợ xuất dữ liệu để phục vụ đánh giá thống kê sau đó.

Chức năng này giúp giảm thời gian lập báo cáo thủ công, hỗ trợ lưu trữ hồ sơ chất lượng và tạo dữ liệu phục vụ phân tích xu hướng sai lệch trong sản xuất.

Hỗ trợ EDGECAM Inspect

HxGN NC Server có thể kết hợp với EDGECAM Inspect. Người dùng có thể tạo và mô phỏng chu trình đo trực tiếp trong môi trường CAM, sau đó sử dụng HxGN NC Server để thực thi phép đo trên máy công cụ với các phép tính của PC-DMIS.

Đây là lợi thế quan trọng đối với các nhà máy muốn tích hợp đo kiểm vào quy trình lập trình gia công, giúp kết nối tốt hơn giữa CAM, máy CNC và dữ liệu đo lường.

Lập trình đo ngoại tuyến với Offline Manager

Với HxGN NC Server Offline Manager, người dùng có thể tạo và quản lý nhiều chương trình đo mà không làm gián đoạn quá trình sản xuất trên máy.

Chức năng lập trình ngoại tuyến giúp giảm thời gian thao tác trực tiếp tại máy, đặc biệt phù hợp với nhà máy có nhiều máy CNC hoặc cần chuẩn bị chương trình đo trước khi chạy sản xuất.

Làm việc trực tiếp tại bảng điều khiển máy

Đối với các bộ điều khiển chạy trên nền Windows, HxGN NC Server có thể được cài đặt trực tiếp tại máy. Người vận hành có thể truy cập phần mềm ngay tại điểm đo và xem báo cáo trực tiếp trên bảng điều khiển.

Điều này giúp quá trình vận hành thuận tiện hơn, giảm việc di chuyển giữa máy CNC và máy tính văn phòng, đồng thời giúp người vận hành phản hồi nhanh với kết quả đo.

4. Bảng tổng quan phần mềm HxGN NC Server

5. Lợi ích và ứng dụng của HxGN NC Server

HxGN NC Server giúp nhà máy giảm nút thắt trong khâu kiểm tra chất lượng bằng cách đưa dữ liệu đo kiểm vào trực tiếp trong quá trình gia công. Thay vì đợi chi tiết hoàn thành rồi chuyển sang khu vực đo riêng, hệ thống có thể nhận dữ liệu đo từ máy công cụ và hỗ trợ phát hiện sai lệch sớm hơn.

Phần mềm đặc biệt phù hợp với các nhà máy có nhiều máy CNC, cần quản lý chương trình đo tập trung hoặc muốn chuẩn hóa quy trình đo giữa các máy. Với khả năng sử dụng các phép tính của PC-DMIS, HxGN NC Server cũng phù hợp với các doanh nghiệp đã có hệ thống CMM và muốn kết nối dữ liệu đo giữa phòng đo và khu vực sản xuất.

Trong sản xuất hàng loạt, phần mềm hỗ trợ theo dõi kết quả đo thường xuyên để nhận biết xu hướng sai lệch, ví dụ do mòn dao, gá đặt chưa ổn định hoặc biến động trong quá trình gia công. Trong sản xuất chi tiết giá trị cao, phần mềm giúp phát hiện vấn đề sớm hơn, giảm nguy cơ tạo ra phế phẩm có chi phí lớn.

HxGN NC Server có thể ứng dụng trong các lĩnh vực như cơ khí chính xác, khuôn mẫu, ô tô, hàng không, năng lượng, thiết bị y tế và các nhà máy đang hướng tới sản xuất thông minh, tự động hóa đo kiểm và quản lý dữ liệu chất lượng tập trung.

6. Vai trò trong giải pháp Machine Tool Measurement

Trong hệ giải pháp Machine Tool Measurement của Hexagon, HxGN NC Server đóng vai trò như nền tảng kết nối giữa máy CNC, chương trình đo, dữ liệu đo và hệ thống báo cáo chất lượng.

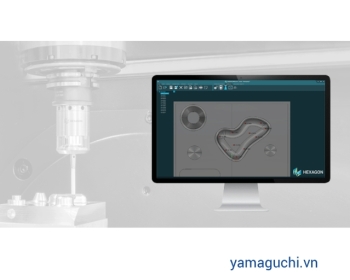

Nếu HxGN NC Measure phù hợp cho việc lập trình và thực hiện đo kiểm trực tiếp trên từng máy, thì HxGN NC Server phù hợp hơn với nhu cầu quản lý đo kiểm ở cấp độ hệ thống, đặc biệt khi nhà máy có nhiều máy công cụ cần được theo dõi và chuẩn hóa quy trình đo.

Khi kết hợp với đầu dò đo phôi, phần mềm PC-DMIS, EDGECAM Inspect và các giải pháp đo lường khác của Hexagon, HxGN NC Server giúp doanh nghiệp từng bước xây dựng quy trình kiểm soát chất lượng tự động, đồng bộ và có khả năng truy xuất dữ liệu tốt hơn.

7. Khi nào nên sử dụng HxGN NC Server?

Doanh nghiệp nên cân nhắc sử dụng HxGN NC Server khi cần:

• Quản lý chương trình đo trên nhiều máy CNC.
• Theo dõi trạng thái đo kiểm bằng dashboard tập trung.
• Kết nối khả năng đo lường của PC-DMIS với máy công cụ.
• Tự động tạo báo cáo đo sau mỗi lần kiểm tra.
• Giảm thời gian chờ giữa gia công và kiểm tra chất lượng.
• Phát hiện sai lệch sớm trước khi tạo ra phế phẩm hàng loạt.
• Chuẩn hóa kết quả đo giữa máy CNC và máy CMM.
• Tích hợp đo kiểm vào quy trình sản xuất thông minh.

HxGN NC Server là giải pháp phần mềm giúp đưa sức mạnh của PC-DMIS vào máy CNC, hỗ trợ quản lý chương trình đo tập trung, tự động hóa đo kiểm, theo dõi trạng thái đo và tạo báo cáo chất lượng trong quá trình sản xuất.

Để được tư vấn chi tiết về phần mềm HxGN NC Server và các giải pháp Machine Tool Measurement của Hexagon, vui lòng liên hệ Yamaguchi Việt Nam để được hỗ trợ lựa chọn cấu hình phù hợp với nhu cầu thực tế của nhà máy.
