Phần mềm HxGN NC Measure – Đo kiểm trực tiếp trên máy CNC

1. Giới thiệu phần mềm HxGN NC Measure

Trong gia công cơ khí chính xác, việc kiểm tra kích thước chi tiết thường được thực hiện sau khi tháo chi tiết khỏi máy CNC và chuyển sang máy đo CMM hoặc khu vực kiểm tra riêng. Quy trình này có thể làm tăng thời gian chờ, phát sinh sai số do gá đặt lại và gây chậm tiến độ sản xuất.

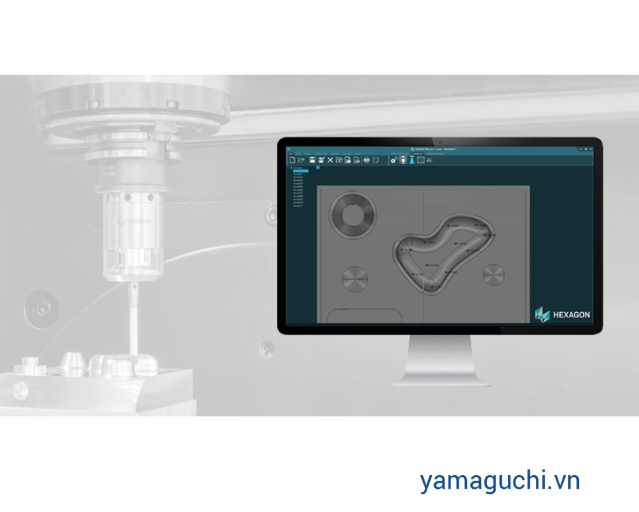

HxGN NC Measure là phần mềm đo kiểm trực tiếp trên máy CNC do Hexagon phát triển. Phần mềm cho phép người dùng tạo chương trình đo, kiểm tra chi tiết, phân tích kết quả và xuất báo cáo ngay khi chi tiết vẫn đang được gá trên máy. Nhờ đó, nhà máy có thể rút ngắn thời gian kiểm tra, giảm rủi ro sai lệch và kiểm soát chất lượng tốt hơn ngay trong quá trình gia công.

HxGN NC Measure là gì? HxGN NC Measure là phần mềm thuộc nhóm giải pháp Machine Tool Measurement của Hexagon. Phần mềm được thiết kế để biến máy CNC thành một trạm đo kiểm linh hoạt, hỗ trợ đo tiếp xúc, căn chỉnh phôi, quét laser và đo kiểm các chi tiết có hình dạng phức tạp.

Điểm nổi bật của HxGN NC Measure là cấu trúc dạng mô-đun. Doanh nghiệp có thể lựa chọn cấu hình phù hợp với nhu cầu hiện tại, sau đó mở rộng thêm các chức năng nâng cao như báo cáo đo, Best-Fit, quét laser hoặc đo 5 trục khi cần.

2. Nguyên lý hoạt động

HxGN NC Measure hoạt động dựa trên sự kết hợp giữa mô hình CAD, chương trình đo, đầu dò đo trên máy CNC và phần mềm phân tích dữ liệu.

Người dùng có thể nhập mô hình CAD, chọn các điểm hoặc vùng cần đo, tạo đường chạy đo, mô phỏng kiểm tra va chạm và chạy chương trình đo trực tiếp trên máy CNC. Sau khi đo, phần mềm hiển thị kết quả sai lệch, hỗ trợ phân tích và xuất báo cáo theo yêu cầu kiểm soát chất lượng.

Việc đo kiểm được thực hiện khi chi tiết vẫn nằm trên đồ gá, giúp hạn chế sai số do tháo lắp và hỗ trợ người vận hành đưa ra quyết định nhanh hơn trong quá trình sản xuất.

3. Các mô-đun chính của HxGN NC Measure

3.1. HxGN NC Measure | Core

Đây là mô-đun nền tảng của phần mềm, dùng để tạo chương trình đo, thiết lập chi tiết, thực hiện phép đo và xuất báo cáo cơ bản.

Mô-đun Core phù hợp cho các ứng dụng đo điểm, kiểm tra kích thước, kiểm tra vị trí và hỗ trợ đo kiểm cơ bản trực tiếp trên máy CNC. Phần mềm hỗ trợ nhập dữ liệu CAD ở các định dạng phổ biến như IGES và STEP.

3.2. HxGN NC Measure | Report

Mô-đun Report dùng để tạo báo cáo đo chuyên nghiệp hơn. Người dùng có thể tùy chỉnh dung sai, thang màu, biểu đồ sai lệch và xuất báo cáo ở nhiều định dạng như Excel, Word, PDF, 3D-PDF hoặc ASCII.

Mô-đun này phù hợp với các nhà máy cần lưu hồ sơ chất lượng, báo cáo kết quả đo cho khách hàng hoặc quản lý dữ liệu đo theo từng mã hàng, từng lô sản xuất.

3.3. HxGN NC Measure | Best-Fit Pro

Best-Fit Pro hỗ trợ căn chỉnh chi tiết trên máy CNC. Phần mềm sử dụng dữ liệu đo để xác định sai lệch vị trí của chi tiết, sau đó tạo giá trị hiệu chỉnh có thể đưa vào bộ điều khiển máy CNC.

Chức năng này đặc biệt hữu ích khi gia công chi tiết lớn, chi tiết đắt tiền, khuôn mẫu hoặc các sản phẩm cần gá đặt chính xác trước khi gia công tinh.

3.4. HxGN NC Measure | Laser

Mô-đun Laser cho phép sử dụng đầu quét laser để thu thập dữ liệu bề mặt chi tiết trực tiếp trên máy CNC. Thay vì chỉ đo từng điểm, hệ thống có thể quét toàn bộ vùng bề mặt và so sánh với mô hình CAD.

Kết quả có thể được hiển thị dưới dạng bản đồ màu, giúp người dùng dễ dàng nhận biết vùng thừa vật liệu, thiếu vật liệu hoặc sai lệch bề mặt.

3.5. HxGN NC Measure | 5 Axis

Mô-đun 5 Axis hỗ trợ đo và quét laser trên máy CNC 4 trục hoặc 5 trục. Người dùng có thể tiếp cận các bề mặt nghiêng, mặt bên hoặc vùng khó đo mà phương pháp đo 3 trục thông thường khó thực hiện.

Đây là mô-đun phù hợp cho các chi tiết phức tạp trong ngành khuôn mẫu, hàng không, ô tô, năng lượng và cơ khí chính xác.

3.6. HxGN NC Measure | NCG Connect

NCG Connect cho phép kết nối và trao đổi dữ liệu với m&h NC Gage. Người dùng có thể tạo chương trình đo trong HxGN NC Measure, chạy phép đo trên máy CNC thông qua NC Gage, sau đó phân tích kết quả và tạo báo cáo trong phần mềm.

4. Bảng tổng quan phần mềm HxGN NC Measure

5. Lợi ích và ứng dụng của HxGN NC Measure

Phần mềm HxGN NC Measure giúp doanh nghiệp rút ngắn thời gian kiểm tra bằng cách đưa quá trình đo kiểm vào ngay trên máy CNC. Chi tiết không cần tháo ra khỏi đồ gá để chuyển sang khu vực đo riêng, từ đó giảm thời gian chờ và hạn chế sai số do gá đặt lại.

Phần mềm đặc biệt hữu ích trong các trường hợp cần kiểm tra nhanh sau gia công, căn chỉnh phôi trước khi gia công tinh, kiểm tra chi tiết lớn, chi tiết giá trị cao hoặc chi tiết có hình dạng phức tạp. Với mô-đun Laser và 5 Axis, HxGN NC Measure còn hỗ trợ kiểm tra bề mặt tự do, bề mặt nghiêng và các vùng khó tiếp cận.

Trong sản xuất hàng loạt, phần mềm có thể hỗ trợ kiểm tra định kỳ để phát hiện sai lệch do mòn dao, thay đổi nhiệt độ hoặc sai lệch gá đặt. Trong sản xuất đơn chiếc, khuôn mẫu hoặc chi tiết giá trị cao, phần mềm giúp giảm nguy cơ phế phẩm bằng cách phát hiện sai lệch sớm ngay trên máy.

HxGN NC Measure phù hợp với nhiều lĩnh vực như cơ khí chính xác, khuôn mẫu, ô tô, hàng không, năng lượng, thiết bị y tế, chi tiết đúc và các nhà máy sử dụng máy CNC 3 trục, 4 trục hoặc 5 trục.

6. Vai trò trong giải pháp Machine Tool Measurement

Trong hệ giải pháp Machine Tool Measurement của Hexagon, HxGN NC Measure đóng vai trò là phần mềm trung tâm để lập trình, điều khiển, phân tích và báo cáo dữ liệu đo.

Khi kết hợp với đầu dò đo phôi, bộ set dao tự động, đầu quét laser hoặc các cảm biến đo chuyên dụng, phần mềm giúp máy CNC không chỉ thực hiện gia công mà còn tham gia trực tiếp vào quá trình kiểm soát chất lượng.

Nhờ đó, doanh nghiệp có thể từng bước xây dựng quy trình sản xuất thông minh hơn, trong đó dữ liệu đo lường được sử dụng để hỗ trợ quyết định gia công, hiệu chỉnh sai lệch và nâng cao độ ổn định của quá trình sản xuất.

7. Khi nào nên sử dụng HxGN NC Measure?

Doanh nghiệp nên cân nhắc sử dụng HxGN NC Measure khi cần:

• Đo kiểm chi tiết trực tiếp trên máy CNC.
• Giảm thời gian tháo gá và chuyển chi tiết sang máy đo ngoài.
• Căn chỉnh phôi nhanh trước khi gia công.
• Kiểm tra chi tiết lớn, chi tiết phức tạp hoặc chi tiết giá trị cao.
• Quét laser và so sánh bề mặt với dữ liệu CAD.
• Xuất báo cáo đo phục vụ kiểm soát chất lượng.
• Tích hợp đo lường vào quy trình sản xuất CNC.

HxGN NC Measure là giải pháp phần mềm đo kiểm trực tiếp trên máy CNC, giúp doanh nghiệp rút ngắn thời gian kiểm tra, giảm sai số gá đặt và nâng cao khả năng kiểm soát chất lượng trong sản xuất cơ khí chính xác.

Để được tư vấn chi tiết về phần mềm HxGN NC Measure và các giải pháp Machine Tool Measurement của Hexagon, vui lòng liên hệ Yamaguchi Việt Nam để được hỗ trợ lựa chọn cấu hình phù hợp với nhu cầu thực tế của nhà máy.
