1. Khái quát quá trình sản xuất mạch điện tử và công dụng của kính hiển vi trong ngành này.
Sản xuất mạch điện tử là một quá trình phức tạp, rất nhiều các công đoạn nhưng trong bài viết này để đơn giản hóa sẽ chia quá trình sản xuất mạch điện tử thành 4 quá trình như sau:
Quy trình thiết kế mạch điện tử
1. Phân tích và thiết kế mạch điện tử.
- Xác định các yêu cầu về kích thước, chức năng, hiệu suất, v.v.
- Tạo các tài liệu thiết kế và các tệp Gerber cho việc sản xuất.
2. Gia công PCB.
- Chuẩn bị tấm mạch in (PCB) bằng cách cắt, khoan và phủ mạ các lớp bảo vệ.
- In mạch in bằng các công nghệ như in ấn, tạo rãnh, chạm khắc, v.v.
- Gia công bề mặt PCB bằng cách phủ kim loại và áp lực hoặc tạo các lớp kim loại tạo đường dẫn điện.
3. Lắp ráp các linh kiện điện tử.
- Chuẩn bị các linh kiện điện tử cần thiết, bao gồm các chip, điện trở, tụ điện, v.v.
- Lắp ráp các linh kiện điện tử lên PCB bằng phương pháp SMT hoặc THT (through-hole technology).
- Hàn các linh kiện điện tử lên PCB bằng chất liệu hàn.
4. Kiểm tra chất lượng.
- Kiểm tra các linh kiện điện tử đã được lắp ráp chính xác và đúng vị trí.
- Kiểm tra độ tin cậy, hiệu suất và tính thẩm mỹ của mạch điện tử.
- Kiểm tra độ tin cậy và độ an toàn của mạch điện tử theo các quy chuẩn và tiêu chuẩn liên quan.
Trong 4 công đoạn trên thì công dụng của kính hiển vi được sử dụng ở công đoạn kiểm tra chất lượng của mạch điện tử. Loại kính hiển vi thường được sử dụng là kính hiển vi soi nổi, kính hiển vi điện tử, kính hiển vi phức hợp…
2. Nhiệm vụ và lợi ich khi sử dụng kính hiển vi
Nhiệm vụ
Khi sản xuất mạch điện tử, kiểm tra chất lượng của mạch rất quan trọng để đảm bảo tính ổn định và độ tin cậy của sản phẩm. Trong quá trình này, công dụng của kính hiển vi được sử dụng để kiểm tra chất lượng sản phẩm. Kính hiển vi có khả năng phóng đại hình ảnh, giúp người sử dụng dễ dàng nhận biết các lỗi và tiến hành kiểm tra chất lượng sản phẩm.

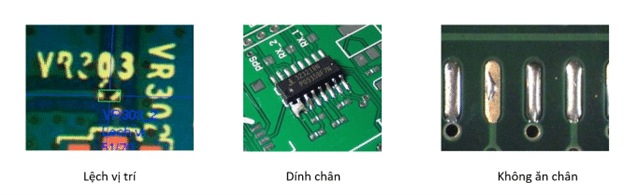

Một số lỗi phát sinh của mạch điện tử mà công dụng của kính hiển vi có thể kiểm tra và phát hiện ra như:
- Chân linh kiện không tiếp xúc tốt, không ăn vào vị trí của PCB
- Ngắn mạch cầu thiếc (chân linh kiện dính vào nhau)
- Các lỗ via bị bong tróc trong quá trình gia công
- Linh kiện bị sai lệch vị trí hoặc, hàn ngược chân.
- Sai kích thước, vị trí các đường mạch, lỗ via trong PCB
Lợi ích
Các lợi ích khi sử dụng kính hiển vi kiểm tra mạch điện tử:
- Tăng độ chính xác: Kính hiển vi có độ phóng đại cao và cho phép xem chi tiết nhỏ hơn so với mắt thường, giúp phát hiện lỗi chính xác hơn.
- Tiết kiệm thời gian: Công dụng của kính hiển vi có thể giúp nhanh chóng phát hiện các lỗi để tiến hành sửa chữa, giảm thiểu thời gian kiểm tra và làm việc.
- Tiết kiệm chi phí: So với việc phải sử dụng các công cụ khác như máy đo độ dày, kính lúp, kính soi đèn…, sử dụng kính hiển vi có thể giúp tiết kiệm chi phí và tăng hiệu quả công việc.
- Dễ dàng lưu trữ và chia sẻ: Kính hiển vi có thể kết nối với máy tính để lưu trữ và chia sẻ hình ảnh, giúp cho việc truyền tải thông tin và phân tích dữ liệu dễ dàng hơn.
Do vậy, công dụng của kính hiển vi đóng vai trò quan trọng trong quá trình sản xuất mạch điện tử, giúp đảm bảo tính chính xác và độ tin cậy của sản phẩm cuối cùng.
Công dụng của kính hiển vi sửa chữa mạch điện tử.
Ngoài quá trình sản xuất thì quá trình sửa chữa mạch điện tử, điện thoại, máy tính, kính hiển vi cũng là một công cụ không thể thiếu của một thợ sửa chữa điện tử.
Công dụng của kính hiển vi giúp quan sát các linh kiện điện tử và các đường mạch trên PCB rõ ràng hơn, giúp người thợ sửa chữa dễ tìm ra lỗi và thao tác sửa chữa, khò hàng các linh kiện chính xác hơn.
