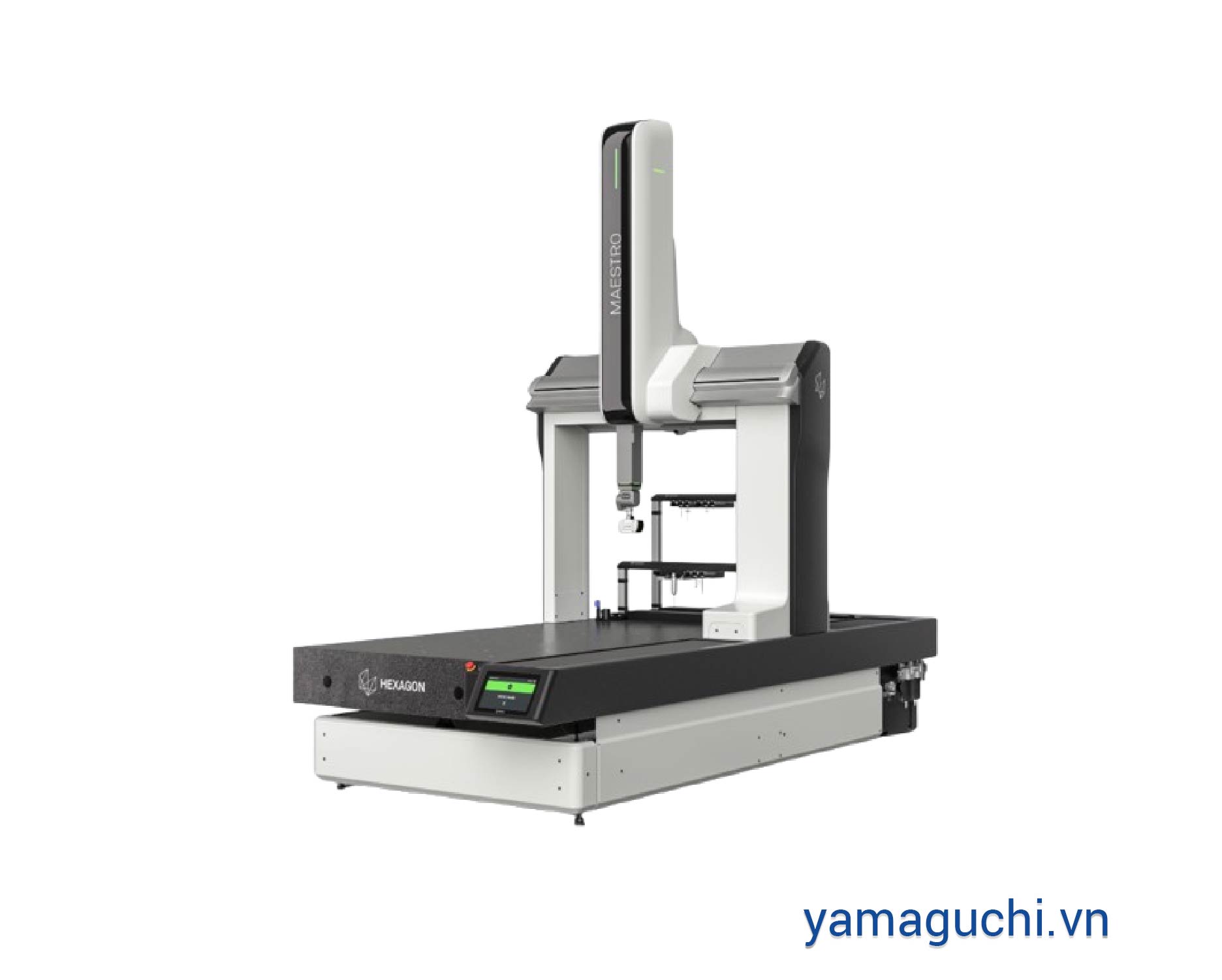

Hệ thống máy đo tọa độ CMM Maestro

1. Giới thiệu về Maestro - Hệ thống máy đo tọa độ CMM

MAESTRO là hệ thống CMM kỹ thuật số hoàn toàn, được phát triển để:

• Tăng tốc độ đo và hiệu suất sản xuất
• Đơn giản hóa vận hành cho mọi trình độ người dùng
• Kết nối liền mạch với các hệ thống tự động hóa và IIoT
• Dễ dàng nâng cấp hiệu năng và cảm biến ngay tại hiện trường

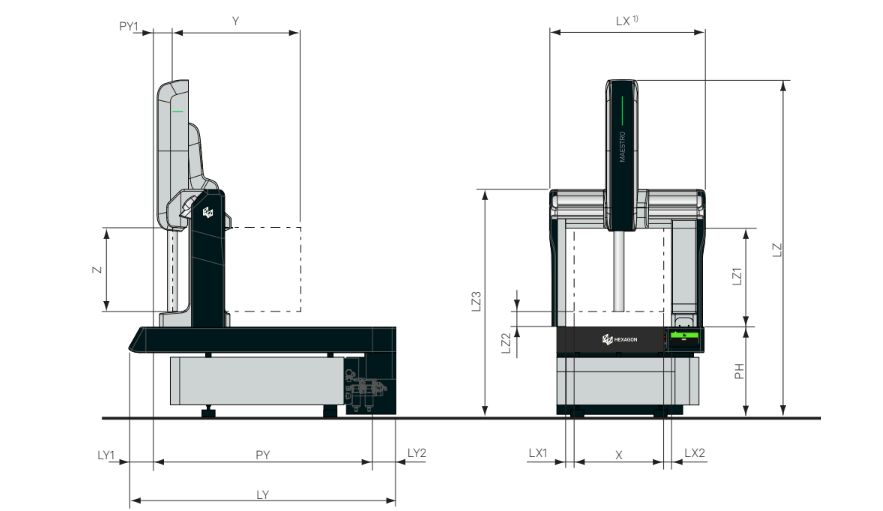

CẤU TRÚC CƠ KHÍ

• Trục X/Z: Hợp kim nhôm siêu nhẹ, xử lý vi cơ và anod hóa.
• Trục Y: Rãnh trượt tích hợp trên mặt bàn.
• Mặt bàn đá granite: Theo tiêu chuẩn DIN 876/III với lỗ ren M8 x 1.25, bố trí theo dạng ô vuông chéo (300 mm hoặc 350 mm tùy model).
• Hệ thống trượt: Vận hành bằng vòng bi khí nén (air bearings) ở cả 3 trục.

2. Điểm nổi bật của sản phẩm máy đo tọa độ Maestro

• Tích hợp camera thông minh (Smart Machine Eye) hỗ trợ giám sát từ xa.
• Cổng giao tiếp công nghiệp (Metrology Communication Interface) kết nối với PLC, MES...
• Mô phỏng máy kỹ thuật số (Digital Twin) hỗ trợ lập trình ngoại tuyến và kiểm tra va chạm.
• Nền tảng phần mềm Nexus kết nối PC-DMIS, Metrology Mentor, Reporting, Asset Manager.
• Tốc độ vượt trội: Di chuyển đồng bộ, thay đầu dò nhanh, lập trình nhanh bằng phần mềm Metrology Mentor.
• Dễ sử dụng: Giao diện trực quan, hướng dẫn từng bước, hỗ trợ người mới không cần viết mã.
• Kết nối số toàn diện: Kết nối với phần mềm Nexus, máy chủ đám mây, và giao tiếp với các hệ thống MES/ERP/PLC.
• Sẵn sàng tương lai: Có thể nâng cấp Accuracy+ và Throughput+ sau khi cài đặt mà không thay phần cứng.

3. Thông số kỹ thuật máy CMM Maestro

Độ chính xác cơ bản (phiên bản tiêu chuẩn):

Sai số chiều dài (E0/E150):

• 1.5 + L/350 µm (18–22°C)
• 1.5 + L/300 µm (16–26°C)

Độ lặp lại (R0): 1.2 µm

Phiên bản Accuracy+ và Throughput+:

Sai số chiều dài (E0/E150):

• 1.2 + L/350 µm (18–22°C)
• 1.2 + L/300 µm (16–26°C)

Độ lặp lại (R0): 1.0 µm

Tốc độ di chuyển 3D:

Tiêu chuẩn: 700 mm/s – 2800 mm/s²

Throughput+:

• Dòng nhỏ: 900 mm/s – 6100 mm/s²
• Dòng lớn: 1100 mm/s – 6500 mm/s²

3.1. Yêu cầu vận hành

Nguồn điện: 100–120/220–240 V ±10%, 50/60 Hz, tiêu thụ < 0.5 kVA

Khí nén: ≥ 5 bar, tiêu thụ < 70–90 Nl/phút

Nhiệt độ hoạt động: 10–40°C (bù nhiệt chính xác trong khoảng 16–26°C)

3.2. Cấu hình cơ bản và tùy chọn

3.3. Tùy chọn nâng cấp

• Accuracy+: Tăng độ chính xác đo chiều dài & biên dạng (ISO 10360-2 & 5)
• Throughput+: Tăng tốc độ và gia tốc máy (lên tới 1100 mm/s & 6500 mm/s²)

4. Ứng dụng sản phẩm máy CMM

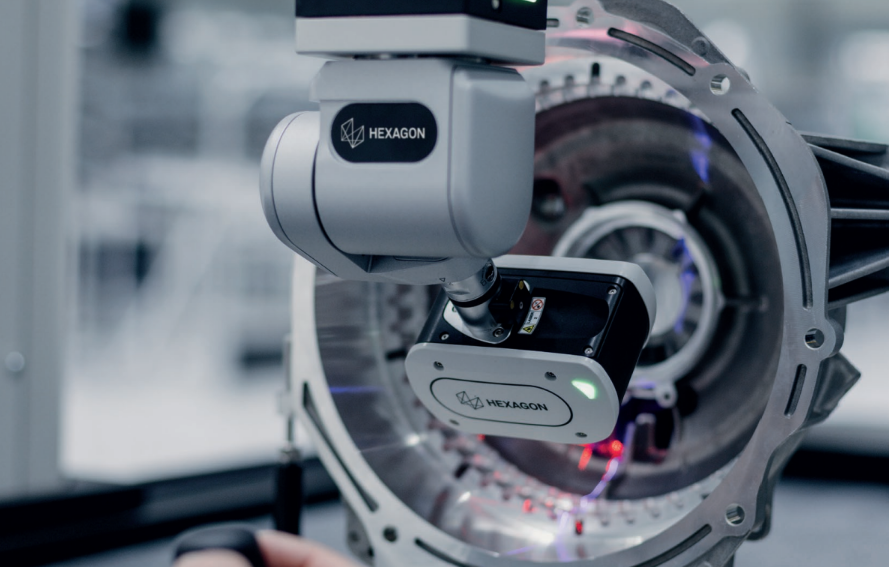

• Vỏ hộp số, trục, bề mặt tự do như cánh turbine – đòi hỏi độ chính xác hình học cao và đo đa cảm biến
• Khuôn mẫu – kiểm tra kích thước và hình học chức năng trong quá trình sản xuất
• Tích hợp dây chuyền tự động – đo gần hoặc trong dây chuyền (near-line/in-line)

Đây chính là hệ thống CMM mới nhất với nhiều tính năng vượt trội. Hãy liên hệ với Yamaguchi - Đại lý phân phối chính hãng Hexagon ngay để nhận thêm thông tin về sản phẩm và nhiều ưu đãi hấp dẫn.
