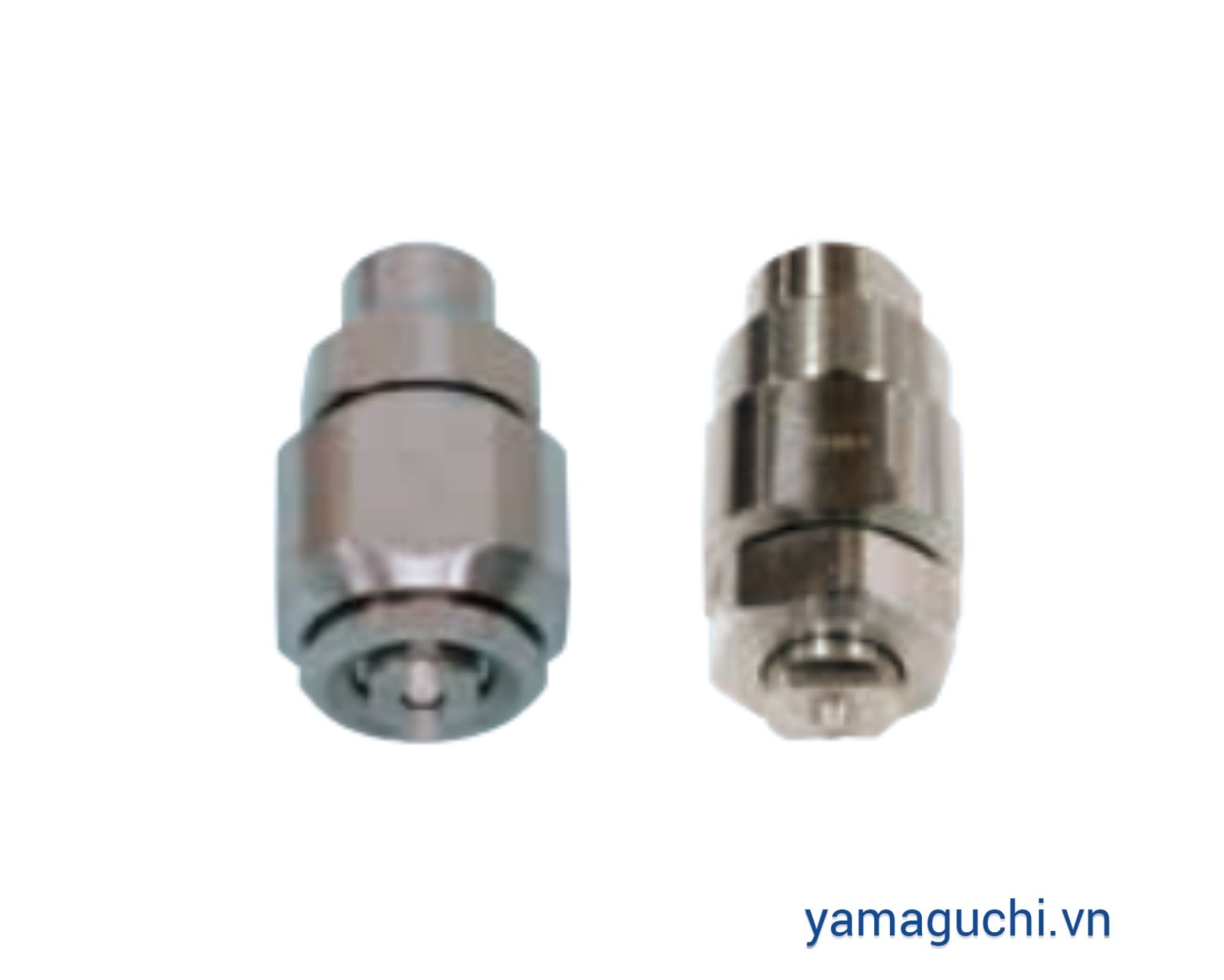

1. Giới thiệu béc phun quạt khí nén SO-V / SO-VV
Béc phun quạt đóng mở khí nén SO-V / SO-VV IKEUCHI là dòng pilot air-controlled flat spray nozzle tích hợp cơ cấu đóng/mở ngay tại đầu phun. Khi khí pilot được bật hoặc tắt, piston bên trong điều khiển dòng chất lỏng, cho phép phun nhanh và chính xác theo tín hiệu từ dây chuyền tự động.
Tia phun có dạng quạt với phân bố kiểu hình núi, lượng phun tập trung nhiều hơn ở giữa và giảm dần về hai mép. Cả SO-V và SO-VV đều có thiết kế anti-drip, giúp hạn chế nhỏ giọt sau khi dừng phun.
Hai phiên bản phục vụ nhu cầu khác nhau: SO-V sử dụng orifice ceramic và làm việc tối đa ở 0,5 MPa, trong khi SO-VV chịu áp suất chất lỏng tới 1,0 MPa và được IKEUCHI cung cấp theo dạng Made-to-Order.
2. Điểm nổi bật của SO-V / SO-VV
- ON/OFF bằng khí pilot: Cho phép đồng bộ thời điểm phun với máy hoặc vị trí sản phẩm.
- Phản hồi nhanh: Phù hợp dây chuyền phun gián đoạn, phun theo chu kỳ.
- Chống nhỏ giọt: Giảm lượng dung dịch dư sau khi ngừng phun.
- SO-V lõi ceramic: Orifice ceramic tăng khả năng chống mài mòn tại vị trí tạo tia.
- SO-VV chịu áp cao hơn: Áp suất chất lỏng tối đa tới 1,0 MPa, gấp đôi giới hạn của SO-V.
- Nhiều góc phun: Có lựa chọn từ 15° đến 115°.
- Phù hợp phun lượng nhỏ: Hữu ích cho chất chống dính, dầu bôi trơn và dung dịch kiểm soát độ ẩm.
3. Thông số kỹ thuật SO-V / SO-VV IKEUCHI
| Hạng mục | SO-V | SO-VV |
|---|---|---|
| Kiểu phun | Flat Spray | Flat Spray |
| Điều khiển | Pilot air ON/OFF | Pilot air ON/OFF |
| Áp suất tiêu chuẩn | 0,3 MPa | 0,3 MPa |
| Áp suất chất lỏng tối đa | 0,5 MPa | 1,0 MPa |
| Áp suất khí pilot | 0,2 – 0,5 MPa | 0,2 – 0,5 MPa |
| Lưu lượng tại 0,3 MPa | 0,20 – 2,00 L/min | 0,50 – 1,00 L/min |
| Góc phun tại 0,3 MPa | 15° – 115° | 15° – 115° |
| Kết nối chất lỏng | Rc1/8 | Rc1/8 |
| Kết nối khí pilot | Rc1/8 | Rc1/8 |
| Vật liệu orifice | Ceramic | S303 |
| Vật liệu kim loại chính | S303 | S303 |
| Khối lượng | Khoảng 150 g | Khoảng 170 g |
| Anti-drip | Có | Có |
| Hình thức cung cấp | Tiêu chuẩn | Made-to-Order |
So sánh SO-V và SO-VV
| Tiêu chí | SO-V Ceramic | SO-VV |
|---|---|---|
| Điểm nổi bật | Orifice ceramic chống mài mòn | Chịu áp suất chất lỏng cao hơn |
| Áp suất tối đa | 0,5 MPa | 1,0 MPa |
| Capacity code | 02 – 20 tùy góc | 05 – 10 tùy góc |
| Phù hợp | Phun chống dính, bôi trơn, kiểm soát độ ẩm | Các hệ thống ON/OFF cần áp suất cao hơn |
| Tình trạng | Dòng tiêu chuẩn | Made-to-Order |
SO-V có đường kính hạt trung bình khoảng 140–510 μm, trong khi bảng SO-VV cho khoảng 180–820 μm, tùy góc và capacity code.
4. Ứng dụng SO-V / SO-VV trong các ngành
IKEUCHI công bố trực tiếp hai nhóm ứng dụng chính là coating chất chống dính/chất bôi trơn và kiểm soát độ ẩm giấy.
- Ngành giấy: Làm béc kiểm soát độ ẩm giấy, cho phép bật/tắt từng vùng phun theo yêu cầu của dây chuyền.
- Ngành đúc: Có thể dùng làm béc phun chống dính lên khuôn hoặc bề mặt trong các công đoạn phù hợp; cơ chế ON/OFF giúp hạn chế phun dư dung dịch.
- Ngành ô tô – xe máy: Làm béc phun bôi trơn, dầu hoặc chất chống dính trong các công đoạn dập, ép và gia công chi tiết cần phun theo chu kỳ.
5. Vì sao chọn SO-V / SO-VV IKEUCHI?
Điểm mạnh của dòng này là khả năng kết hợp tia quạt với cơ cấu ON/OFF ngay trên béc. Thay vì duy trì dòng chất lỏng liên tục rồi điều khiển bằng van đặt xa đầu phun, pilot air tác động trực tiếp lên piston bên trong nozzle, phù hợp với các hệ thống cần phản hồi phun nhanh và hạn chế nhỏ giọt.
Nếu ưu tiên orifice ceramic và áp suất tới 0,5 MPa, SO-V là lựa chọn phù hợp. Với hệ thống cần béc phun quạt khí nén áp suất cao hơn, SO-VV cho phép áp suất chất lỏng tới 1,0 MPa. Cả hai đều phù hợp cho phun chất chống dính, bôi trơn và kiểm soát độ ẩm trên dây chuyền tự động.
