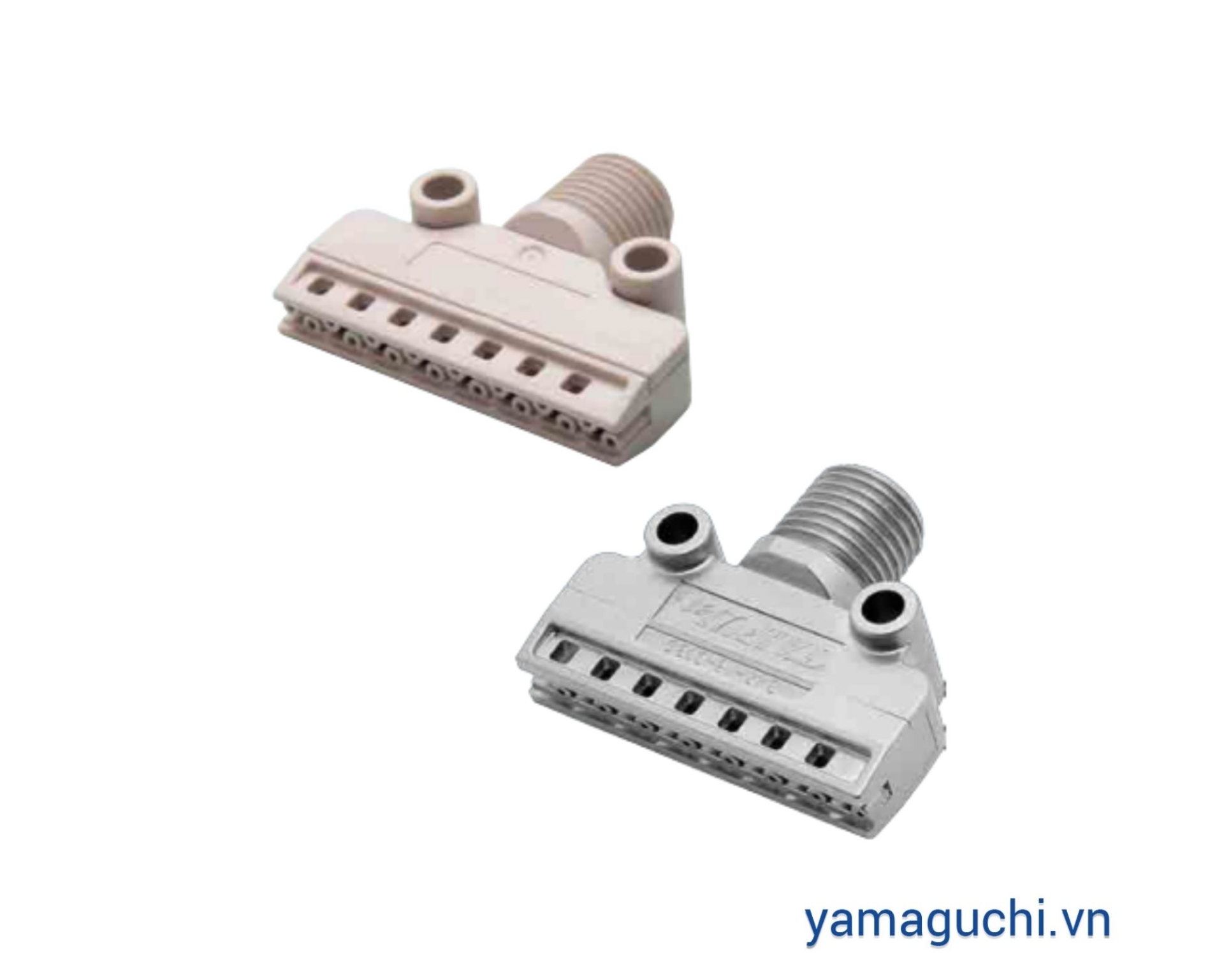

1. Giới thiệu béc thổi khí quạt phẳng TF-FS42
Béc thổi khí quạt phẳng TAIFUJet TF-FS42 là dòng compact flat jet air nozzle sử dụng khí nén để tạo luồng khí dạng quạt phẳng và phân bố tương đối đồng đều theo chiều rộng. Béc chỉ rộng 42 mm và dài 35 mm, phù hợp lắp đặt tại những vị trí có không gian hạn chế trên máy móc và dây chuyền tự động.
Thiết kế đặc biệt của TF-FS42 tạo luồng khí có lực tác động cao nhưng vẫn hướng đến giảm tiêu thụ năng lượng và tiếng ồn. Vì vậy, béc thổi khí loại ngắn này phù hợp cho các công đoạn thổi nước sau rửa, loại bỏ bụi và thổi làm mát linh kiện.
2. Điểm nổi bật của béc thổi khí 42 mm TF-FS42
- Thiết kế rất ngắn: Kích thước chỉ 42 mm rộng × 35 mm dài, thuận tiện lắp trong máy nhỏ hoặc khu vực chật hẹp.
- Tia khí quạt phẳng: Phân bố luồng khí tương đối đồng đều trên vùng thổi.
- Lực thổi cao: Thiết kế 16 lỗ khí giúp tạo dòng khí mạnh trên toàn bộ chiều rộng béc.
- Độ ồn thấp: Phiên bản nhựa đạt 79 dBA tại 0,3 MPa; phiên bản kim loại khoảng 60–82 dBA tùy đường kính lỗ.
- Nhiều lựa chọn lưu lượng: Phiên bản kim loại có đường kính lỗ Ø0,5; Ø0,8; Ø1,0 và Ø1,2 mm.
- Hai lựa chọn vật liệu: PPS hoặc kim loại tương đương S316L.
- Chịu nhiệt cao: Phiên bản kim loại có thể sử dụng tới 400°C.
3. Thông số kỹ thuật TAIFUJet TF-FS42
| Hạng mục | Phiên bản nhựa | Phiên bản kim loại |
|---|---|---|
| Dòng sản phẩm | TF-FS42 | TF-FS42 |
| Kiểu thổi | Flat Jet | Flat Jet |
| Nguồn khí | Khí nén | Khí nén |
| Kích thước thân béc | Rộng 42 mm × dài 35 mm | Rộng 42 mm × dài 35 mm |
| Số lỗ khí | 16 | 16 |
| Đường kính lỗ | Ø1,0 mm | Ø0,5 / Ø0,8 / Ø1,0 / Ø1,2 mm |
| Kết nối khí | R1/4 | R1/4 |
| Vật liệu | PPS | Tương đương S316L |
| Áp suất tối đa | 0,7 MPa* | 1,0 MPa |
| Lưu lượng khí tại 0,3 MPa | 440 L/min, Normal | 110 – 630 L/min, Normal |
| Độ ồn tại 0,3 MPa | 79 dBA | 60 – 82 dBA |
| Nhiệt độ tối đa | 80°C* | 400°C |
| Khối lượng | 9 g | 38 g |
*Khả năng chịu nhiệt và áp suất của phiên bản PPS có quan hệ với nhau; cần kiểm tra vùng vận hành theo catalog.
Vùng thổi của TF-FS42
| Áp suất khí | Chiều rộng vùng thổi tại khoảng cách 100 mm | Độ dày vùng thổi |
|---|---|---|
| 0,1 MPa | 50 mm | 45 mm |
| 0,3 MPa | 55 mm | 45 mm |
| 0,5 MPa | 55 mm | 45 mm |
Như vậy, tên gọi béc thổi khí 42 mm đề cập đến chiều rộng thân béc; tại khoảng cách 100 mm, vùng thổi thực tế có thể đạt khoảng 55 mm tại 0,3 MPa.
4. Ứng dụng TF-FS42 trong các ngành
IKEUCHI công bố TF-FS42 cho các ứng dụng blow-off drying, thổi bụi và cooling, đồng thời liệt kê trực tiếp các ngành machinery, electronics và automotives.
- Ngành điện tử: Làm béc thổi khô linh kiện sau công đoạn rửa, thổi bụi trên chi tiết hoặc làm mát cục bộ tại những vị trí có không gian nhỏ.
- Ngành gia công cơ khí: Thổi sạch nước, phoi và chất lỏng còn lại trên chi tiết; thổi khô sau rửa và béc thổi làm mát tại từng vị trí.
- Ngành ô tô – xe máy: Thổi khô linh kiện, cụm chi tiết và bề mặt sau rửa; IKEUCHI cũng nêu trực tiếp ứng dụng blow-off drying cho engine block.
5. Vì sao chọn béc thổi khí loại ngắn TF-FS42?
Điểm mạnh của TAIFUJet TF-FS42 là kết hợp luồng khí quạt phẳng với kích thước thân chỉ 42 × 35 mm. So với các béc khí dài hơn, thiết kế này giúp kỹ sư dễ bố trí đầu thổi gần sản phẩm hoặc lắp trực tiếp trong các cụm máy nhỏ.
Bên cạnh đó, phiên bản kim loại có bốn lựa chọn đường kính lỗ giúp điều chỉnh giữa mức tiêu thụ khí và lực thổi theo yêu cầu thực tế. Với vùng thổi khoảng 55 mm tại 0,3 MPa, béc thổi khí quạt phẳng TF-FS42 IKEUCHI phù hợp cho thổi khô, làm sạch và làm mát trong ngành điện tử, gia công cơ khí và ô tô – xe máy.
