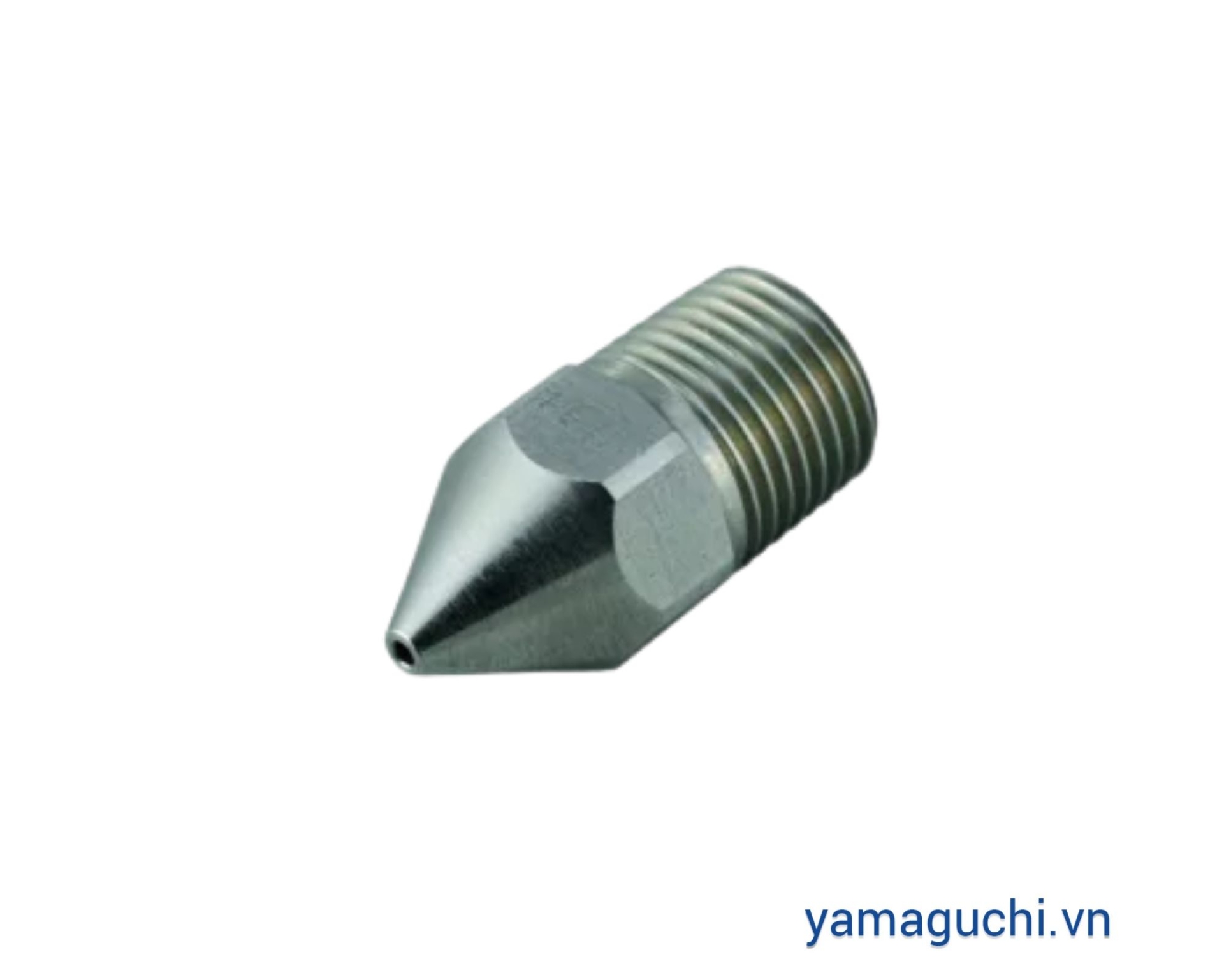

1. Giới thiệu đầu phun khí thẳng 1/8 CCP 2.5A
Đầu phun khí thẳng 1/8 CCP 2.5A IKEUCHI là dòng straight air nozzle 1/8 sử dụng khí nén để tạo một tia khí thẳng, có tính định hướng cao và tập trung lực thổi vào một vùng nhỏ. IKEUCHI thiết kế CCP-A cho các công đoạn cần thổi chính xác tại một vị trí thay vì phân tán khí trên diện tích rộng.
Model 1/8M CCP 2.5A S303 sử dụng ren ngoài R1/8 và lỗ khí Ø2,5 mm – kích thước lỗ lớn nhất trong CCP-A Series. Trang bán sản phẩm tại Rakuten cũng xác nhận trực tiếp ứng dụng của model này là thổi tách nước trên engine block.
Với thân dài chỉ 21 mm và khối lượng khoảng 7,5 g, model R1/8 đặc biệt phù hợp cho các cụm máy có không gian lắp đặt hạn chế.
2. Điểm nổi bật của béc thổi khí tia thẳng CCP
- Tia khí thẳng tập trung: Luồng khí được hướng vào một điểm, phù hợp thổi nước khỏi lỗ, hốc và các vị trí nhỏ.
- Lỗ khí Ø2,5 mm: Là lựa chọn đường kính lớn nhất trong CCP-A Series.
- Thiết kế rất nhỏ gọn: Chiều dài tổng thể chỉ 21 mm.
- Ren R1/8: Phù hợp các cụm khí có không gian và đường ống nhỏ.
- Khối lượng chỉ 7,5 g: Nhẹ hơn đáng kể so với phiên bản R1/4.
- Vật liệu S303: Phù hợp nhiều môi trường sản xuất công nghiệp.
- Áp suất tối đa 1,0 MPa: Cho phép lựa chọn áp suất khí theo yêu cầu thổi.
- Chịu nhiệt tới 400°C: Phù hợp các khu vực có nhiệt độ môi trường cao trong giới hạn công bố của hãng.
3. Thông số kỹ thuật 1/8M CCP 2.5A S303
| Hạng mục | Thông số |
|---|---|
| Model | 1/8M CCP 2.5A S303 |
| Dòng sản phẩm | CCP-A |
| Hãng sản xuất | IKEUCHI – Nhật Bản |
| Kiểu thổi | Solid Stream Jet |
| Nguồn khí | Khí nén |
| Kết nối | R1/8 – ren ngoài |
| Đường kính lỗ khí | Ø2,5 mm |
| Lưu lượng khí tại 0,3 MPa | 215 L/min, Normal |
| Chiều rộng vùng thổi tại khoảng cách 100 mm | Khoảng 30 mm |
| Áp suất vận hành tối đa | 1,0 MPa |
| Nhiệt độ tối đa | 400°C |
| Mức ồn của CCP Ø2,5A tại 0,3 MPa | Khoảng 84 dBA |
| Vật liệu | S303 |
| Chiều dài tổng thể | 21 mm |
| Khối lượng | 7,5 g |
Kích thước model 1/8M CCP 2.5A
| Hạng mục | Kích thước |
|---|---|
| Kết nối | R1/8 |
| Đường kính lỗ | Ø2,5 mm |
| L1 | 21,0 mm |
| L2 | 14,0 mm |
| H | 10,0 mm |
| N | 7,0 mm |
| Khối lượng | 7,5 g |
4. Khả năng thổi tập trung của CCP 2.5A
Khác với béc thổi khí quạt phẳng, CCP-A chỉ tạo một tia khí thẳng tập trung. Với model Ø2,5A, vùng thổi tại khoảng cách 100 mm có chiều rộng khoảng 30 mm ở các mức áp suất 0,1–0,5 MPa.
Đặc tính này phù hợp khi cần đưa luồng khí trực tiếp vào:
- Lỗ gia công trên engine block.
- Hốc và rãnh trên chi tiết cơ khí.
- Các vị trí đọng nước sau công đoạn rửa.
- Khu vực nhỏ không cần thổi toàn bộ bề mặt.
Nhờ đó, béc thổi tách nước CCP có thể tập trung khí đúng vị trí thay vì tiêu tốn khí cho những khu vực không cần xử lý.
5. Ứng dụng đầu phun khí CCP trong các ngành
IKEUCHI công bố CCP-A cho blow-off drying động cơ, gia công cơ khí và các công đoạn sản xuất liên quan đến casting. Trang Rakuten của chính model 1/8M CCP 2.5A cũng nêu ứng dụng cụ thể là thổi nước khỏi engine block.
- Ngành ô tô – xe máy: Làm béc thổi tách nước cho engine block, cylinder head, lỗ gia công và các chi tiết sau rửa; hỗ trợ thổi khô động cơ trước công đoạn lắp ráp hoặc kiểm tra.
- Ngành gia công cơ khí: Thổi nước, dầu, dung dịch làm mát và phoi còn lại trong lỗ, rãnh hoặc trên chi tiết sau gia công và rửa.
- Ngành đúc: Thổi khô chi tiết đúc và loại bỏ nước còn đọng ở các hốc, rãnh sau công đoạn làm sạch; CCP-A được IKEUCHI liệt kê cho blow-off drying trong casting process.
6. Vì sao chọn đầu phun khí thẳng 1/8 CCP 2.5A?
Điểm mạnh của 1/8M CCP 2.5A S303 là kết hợp lỗ khí lớn Ø2,5 mm với một thân béc rất nhỏ gọn. So với phiên bản R1/4 dài 30 mm và nặng 19 g, loại R1/8 chỉ dài 21 mm và nặng 7,5 g, thuận tiện hơn khi lắp trong các cụm máy chật hoặc cần bố trí nhiều đầu thổi.
Với tia khí tập trung, lưu lượng 215 L/min tại 0,3 MPa, áp suất tối đa 1,0 MPa và khả năng chịu nhiệt tới 400°C, đầu phun khí thẳng 1/8 CCP 2.5A IKEUCHI phù hợp cho các công đoạn thổi tách nước, làm khô động cơ và làm sạch chi tiết trong ngành ô tô – xe máy, gia công cơ khí và đúc.
