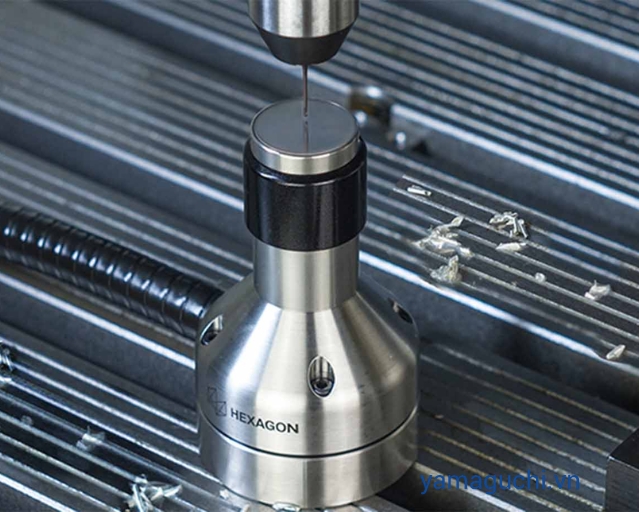

Bộ set dao tự động cho máy CNC m&h TS35.30 Hexagon

1. Giới thiệu bộ set dao cho máy CNC m&h TS35.30

Trong gia công CNC hiện đại, độ chính xác của dao cắt đóng vai trò quyết định đến chất lượng sản phẩm. Việc đo thủ công chiều dài dao không chỉ mất thời gian mà còn tiềm ẩn sai số lớn, đặc biệt trong sản xuất hàng loạt.

m&h TS35.30 là bộ đo dao tự động cho máy CNC thuộc dòng thiết bị Machine Tool Measurement của Hexagon, được thiết kế chuyên dụng cho:

• Đo chiều dài dao
• Phát hiện gãy dao
• Hỗ trợ đo và bù dao tự động trên CNC

Thiết bị phù hợp với các trung tâm gia công và máy phay CNC, đặc biệt trong môi trường sản xuất yêu cầu độ chính xác cao và tính ổn định lâu dài.

Bộ set dao CNC là gì? Bộ set dao cho máy CNC (tool setter) là thiết bị đo tiếp xúc được lắp trên bàn máy, dùng để xác định chính xác thông số hình học của dao cắt.

Thông tin đo được sẽ được:

• Tự động cập nhật vào bảng dao (tool offset)
• Hỗ trợ hệ điều khiển CNC thực hiện bù dao tự động

Đây là một thành phần quan trọng trong giải pháp đo và bù dao tự động, giúp đảm bảo quá trình gia công diễn ra chính xác và liên tục.

2. Nguyên lý hoạt động của bộ đo dao tự động CNC

m&h TS35.30 hoạt động theo nguyên lý đo chạm (tactile measurement):

• Dao di chuyển xuống chạm vào bề mặt cảm biến
• Khi tiếp xúc, tín hiệu được kích hoạt
• Hệ thống ghi nhận vị trí chính xác của dao
• Dữ liệu được gửi về bộ điều khiển CNC để tính toán chiều dài dao

Thiết bị đo theo phương trục Z, phù hợp cho:

• Đo chiều dài dao
• Kiểm tra tình trạng dao (gãy/mòn)

Đặc biệt, cơ cấu dẫn hướng ma sát thấp giúp đo được cả các dao nhỏ và nhạy cảm mà vẫn đảm bảo độ chính xác cao

3. Công nghệ và đặc điểm nổi bật

Chu kỳ đo nhanh – tối ưu thời gian sản xuất

m&h TS35.30 cho phép thực hiện các chu kỳ đo dao nhanh, giúp giảm thời gian setup và tăng hiệu suất gia công

Độ chính xác cao – đảm bảo chất lượng gia công

Độ lặp lại: ~0.5 µm (2 Sigma)

Tốc độ đo lên tới 3 m/min. Đảm bảo độ tin cậy cao trong sản xuất hàng loạt

Phát hiện gãy dao nhanh chóng

Thiết bị có khả năng kiểm tra tình trạng dao trước và trong quá trình gia công, giúp:

• Tránh lỗi hàng loạt
• Bảo vệ phôi và máy

Thiết kế bền bỉ – phù hợp môi trường công nghiệp

• Vỏ thép không gỉ
• Chuẩn bảo vệ IP68
• Chống nước, phoi và hóa chất làm mát

Lắp đặt và căn chỉnh dễ dàng

• Lắp trực tiếp trên bàn máy CNC
• Có thể căn chỉnh nhanh bằng vít điều chỉnh
• Thiết kế gọn, không chiếm không gian gia công

Có thể tháo lắp linh hoạt (đế từ tính – tùy chọn)

Cho phép:

• Di chuyển thiết bị linh hoạt
• Không ảnh hưởng vùng gia công

4. Thông số kỹ thuật tiêu biểu

5. Lợi ích của giải pháp đo và bù dao tự động trên CNC

• Tự động hóa hoàn toàn quá trình đo dao: Không cần thao tác thủ công → giảm phụ thuộc vào operator
• Tăng độ chính xác gia công: Dữ liệu dao luôn chính xác → giảm sai số tích lũy
• Giảm phế phẩm và lỗi sản xuất: Phát hiện gãy dao kịp thời → tránh hỏng chi tiết
• Tối ưu thời gian chu kỳ: Chu kỳ đo nhanh → giảm thời gian dừng máy
• Nâng cao độ ổn định sản xuất: Đặc biệt quan trọng trong sản xuất hàng loạt và gia công chính xác cao

6. Ứng dụng thực tế

m&h TS35.30 được sử dụng phổ biến trong các nhà máy CNC:

• Đo chiều dài dao trước khi gia công
• Kiểm tra dao sau khi gia công
• Phát hiện dao gãy trong quá trình sản xuất
• Hỗ trợ bù dao tự động trên CNC
• Kiểm soát chất lượng dao trong sản xuất hàng loạt

Ứng dụng trong:

• Gia công khuôn mẫu
• Cơ khí chính xác
• Ô tô – hàng không
• Sản xuất linh kiện điện tử

7. Vai trò trong giải pháp Machine Tool Measurement

m&h TS35.30 là một phần quan trọng trong hệ sinh thái Machine Tool Measurement của Hexagon, giúp:

• Kết nối dữ liệu đo trực tiếp với máy CNC
• Tạo vòng lặp kiểm soát chất lượng khép kín
• Tăng hiệu quả sản xuất và giảm lỗi

Với khả năng đo và bù dao tự động trên CNC, thiết bị này đóng vai trò quan trọng trong việc nâng cao hiệu suất và chất lượng trong sản xuất công nghiệp hiện đại.
