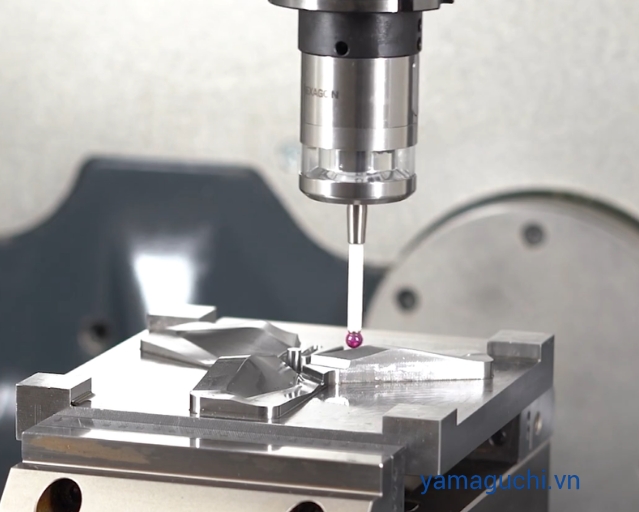

Đầu set phôi tự động cho máy CNC TP-O-400 Hexagon

1. Giới thiệu giải pháp đầu set phôi cho máy CNC

Trong các nhà máy gia công hiện đại, yêu cầu về độ chính xác, tốc độ và khả năng tự động hóa ngày càng cao. Việc đo kiểm và thiết lập phôi trực tiếp trên máy CNC không chỉ giúp giảm thời gian sản xuất mà còn nâng cao độ ổn định của toàn bộ quá trình gia công.

Đầu set phôi tự động cho máy CNC TP-O-400 là dòng đầu dò chạm (touch probe) cao cấp của Hexagon, được thiết kế chuyên biệt cho môi trường máy công cụ. Đây là một giải pháp tiêu biểu trong hệ sinh thái Machine Tool Measurement, cho phép thực hiện đo kiểm trực tiếp ngay trên máy CNC với độ chính xác cao và độ tin cậy lâu dài.

Sản phẩm đầu set phôi cho máy CNC được sản xuất tại Đức, kế thừa công nghệ đo lường chính xác và độ bền vượt trội của Hexagon.

Đầu set phôi tự động cho máy CNC là gì? Đầu set phôi tự động cho máy CNC (CNC touch probe) là thiết bị đo tiếp xúc được gắn trên trục chính của máy CNC, cho phép:

• Xác định chính xác vị trí phôi
• Thiết lập gốc tọa độ gia công
• Đo kiểm chi tiết ngay trong quá trình sản xuất

Khác với phương pháp thủ công, TP-O-400 giúp tự động hóa hoàn toàn quá trình đo, từ đó giảm sai số và tăng hiệu suất sản xuất.

2. Nguyên lý hoạt động của đầu dò đo phôi CNC

TP-O-400 hoạt động theo nguyên lý đo chạm (touch trigger):

• Đầu stylus tiếp xúc với bề mặt phôi
• Tín hiệu tiếp xúc được kích hoạt tức thời
• Dữ liệu được truyền về bộ điều khiển CNC
• Hệ thống xác định chính xác tọa độ điểm đo

Điểm nổi bật của TP-O-400 là sử dụng truyền tín hiệu quang học HxPCM, giúp loại bỏ hoàn toàn nhiễu từ ánh sáng môi trường và đảm bảo tín hiệu ổn định trong mọi điều kiện làm việc

3. Công nghệ nổi bật của đầu set phôi tự động cho máy CNC TP-O-400

3.1. Công nghệ ITE – đo nhanh và chính xác

TP-O-400 sử dụng công nghệ ITE (Intelligent Triggering Electronics) giúp tối ưu thời gian phản hồi khi đo. Nhờ đó, hệ thống có thể đo với tốc độ cao mà vẫn đảm bảo độ chính xác và độ tin cậy trong quá trình sản xuất .

3.2. Chiến lược đo một chạm (One-touch strategy)

Giảm số lần tiếp xúc cần thiết, từ đó:

• Rút ngắn chu kỳ đo
• Tăng tốc độ gia công tổng thể
• Giảm hao mòn đầu đo

3.3. Truyền tín hiệu quang học HxPCM

Công nghệ truyền tín hiệu độc quyền giúp:

• Chỉ nhận tín hiệu đúng từ hệ thống
• Loại bỏ nhiễu từ ánh sáng và môi trường
• Đảm bảo độ ổn định cao trong nhà máy

3.4. Thiết kế công nghiệp siêu bền

• Thân bằng thép không gỉ
• Hoạt động ổn định trong môi trường có dung dịch làm mát, phoi, rung động mạnh
• Phù hợp với sản xuất hàng loạt và điều kiện khắc nghiệt

3.5. Ứng dụng HexPI Service

Cho phép:

• Cấu hình thiết bị
• Cập nhật firmware
• Theo dõi trạng thái hoạt động

4. Thông số kỹ thuật điển hình

5. Lợi ích khi sử dụng hệ thống probe đo phôi CNC TP-O-400

• Tăng độ chính xác và ổn định: Khả năng đo lặp lại cao giúp đảm bảo chất lượng sản phẩm trong sản xuất hàng loạt.
• Rút ngắn thời gian chu kỳ gia công: Nhờ tốc độ đo cao và chiến lược đo tối ưu, thời gian setup và kiểm tra được giảm đáng kể.
• Giảm phụ thuộc vào con người: Quá trình đo hoàn toàn tự động, giảm sai số do thao tác thủ công.
• Tối ưu chi phí sản xuất: Giảm phế phẩm. Giảm thời gian dừng máy. Tăng hiệu suất sử dụng máy CNC
• Hoạt động bền bỉ trong môi trường khắc nghiệt: Thiết kế chịu rung, chịu nhiệt và chống dung dịch làm mát giúp đảm bảo tuổi thọ lâu dài.

6. Ứng dụng thực tế của đầu set phôi tự động cho máy CNC

Đầu dò đo phôi TP-O-400 được sử dụng rộng rãi trong các ứng dụng:

• Set gốc tọa độ phôi trước gia công
• Kiểm tra vị trí và độ lệch phôi
• Đo kiểm kích thước sau gia công (in-process)
• Bù sai số tự động trong quá trình gia công
• Đo các hình dạng: lỗ, cạnh, rãnh, bề mặt 3D

Đo phôi trên máy CNC ứng dụng phổ biến trong:

• Gia công khuôn mẫu
• Cơ khí chính xác
• Ô tô – hàng không
• Điện tử và sản xuất linh kiện

7. Vai trò đầu set phôi CNC trong giải pháp Machine Tool Measurement

TP-O-400 không chỉ là một thiết bị đo làm đầu set phôi tự động cho máy CNC, mà là một phần trong hệ sinh thái Machine Tool Measurement của Hexagon, giúp:

• Đưa đo lường từ phòng QC lên trực tiếp máy CNC
• Tạo vòng lặp kiểm soát chất lượng ngay trong sản xuất
• Tăng tốc độ phản hồi và giảm lỗi

TP-O-400 là giải pháp đầu dò set phôi CNC cao cấp, hội tụ đầy đủ các yếu tố: độ chính xác cao, tốc độ đo nhanh, độ bền vượt trội và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
