1. Giới thiệu đầu quét Laser trực tiếp trong máy CNC
Trong gia công cơ khí chính xác, việc đo kiểm các bề mặt phức tạp (freeform surface) luôn là thách thức lớn nếu chỉ sử dụng phương pháp đo chạm truyền thống. Đặc biệt trong các ngành như khuôn mẫu, hàng không hay ô tô, yêu cầu về độ chính xác biên dạng và khả năng kiểm soát vật liệu dư là cực kỳ quan trọng.

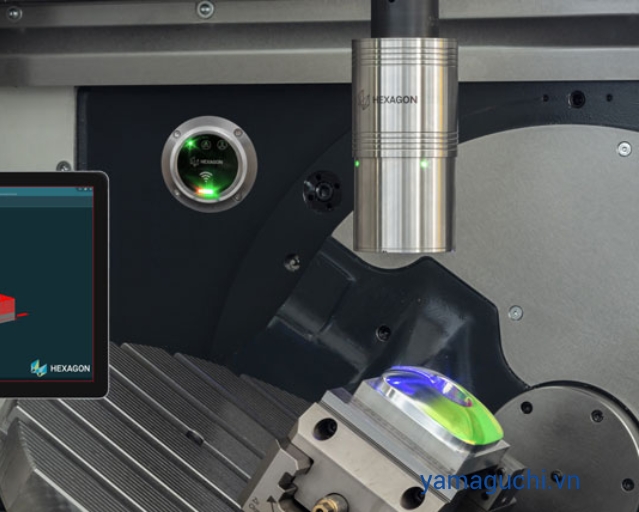

m&h LS-R-4.8 là đầu quét laser cho máy CNC thuộc hệ sinh thái Machine Tool Measurement của Hexagon, cho phép quét 3D bề mặt chi tiết trực tiếp ngay trên máy gia công.
Giải pháp này giúp đưa hoạt động đo kiểm biên dạng từ phòng đo (CMM/3D scanner) vào ngay trong quá trình sản xuất, nâng cao hiệu quả và độ chính xác toàn hệ thống.
Đầu quét laser CNC là gì? Đầu quét Laser trực tiếp trong máy CNC là thiết bị sử dụng tia laser để thu thập dữ liệu hình học của bề mặt chi tiết mà không cần tiếp xúc.
Khác với đầu dò chạm:
- Đầu quét laser thu thập hàng nghìn điểm dữ liệu mỗi giây
- Cho phép đo nhanh các bề mặt cong, phức tạp
- Phù hợp với kiểm tra biên dạng 3D và kỹ thuật thiết kế ngược
m&h LS-R-4.8 được thiết kế để hoạt động trực tiếp trên máy CNC, giúp đo kiểm ngay trong quá trình gia công.
2. Nguyên lý hoạt động của đầu quét Laser CNC
m&h LS-R-4.8 hoạt động dựa trên nguyên lý quét laser không tiếp xúc:
- Tia laser được chiếu lên bề mặt chi tiết
- Cảm biến ghi nhận sự phản xạ của tia laser
- Hệ thống xử lý dữ liệu và tạo ra tập hợp điểm (point cloud)
- Dữ liệu được sử dụng để tái tạo hình dạng 3D của chi tiết
Quá trình này cho phép quét nhanh và chính xác các bề mặt tự do, ngay cả khi hình dạng phức tạp.
3. Công nghệ nổi bật của đầu quét laser m&h LS-R-4.8
Tạo bản đồ màu trực tiếp trên máy CNC
m&h LS-R-4.8 cho phép hiển thị color map (bản đồ sai lệch) ngay trong máy, giúp:
- Đánh giá nhanh sai lệch so với CAD
- Xác định vùng cần gia công lại
Đo chính xác bề mặt tự do (freeform surface)
Thiết bị đặc biệt phù hợp với:
- Bề mặt cong phức tạp
- Khuôn mẫu
- Chi tiết 3D không có hình học chuẩn
Kiểm tra lượng dư gia công (stock allowance)
Cho phép:
- Xác định lượng vật liệu còn lại
- Tối ưu chiến lược gia công tiếp theo
Tạo dữ liệu cho kỹ thuật thiết kế ngược (Reverse Engineering)
Dữ liệu quét có thể dùng để:
- Tái tạo mô hình CAD
- Phục vụ sửa chữa hoặc cải tiến sản phẩm
Thu thập dữ liệu tốc độ cao
So với đầu dò chạm:
- Nhanh hơn nhiều lần
- Giảm thời gian đo kiểm
- Phù hợp sản xuất hàng loạt
4. Thông số kỹ thuật điển hình của đầu quét Laser trực tiếp trong máy CNC
| Parameters | LS-C-4.8 |
| Laser class | 2 (EN /IEC 60825-1: 2014) |
| Laser type | PL450B (laser diode) |
| Measurement accuracy* | 30 µm |
| Emitted wavelength (blue) | 450 nm |
| Laser type | CW Laser (Continuous Wave) |
| Data transmission | Wireless |
| Working distance and depth (Z) (outer housing edge to average working distance) |
115 ± 40 mm |
| Line width | 27,1 mm (minimum working distance) 39,2 mm (average working distance) 51,3 mm (maximum working distance) |
| Data rate | 30.000 to 36.000 Pt/sec |
| Sensor’s insensitivity to extraneous light | 5.000 lx (diffused, indirect artificial light) |
| Operating temperature | 5 to 40 °C (41 to 104°F) |
| Temperature range for specified accuracy | 15 to 40 °C (59 to 104°F) |
| Storage temperature | -25 to +70 °C (-13 to +158°F) |
| Weight | 1900 g (without batteries) |
| Power supply | 4x 3.7V battery, 26650, Li-ion, 5000mAh |
| Battery lifetime | 10h |
| Protection against dust and water | IP68 (IEC 60529) |
| Parameters | LS-C-4.8 |
| Laser class | 2 (EN /IEC 60825-1: 2014) |
| Laser type | PL450B (laser diode) |
| Measurement accuracy* | 30 µm |
| Emitted wavelength (blue) | 450 nm |
| Laser type | CW Laser (Continuous Wave) |
| Data transmission | Wireless |
| Working distance and depth (Z) (outer housing edge to average working distance) |
115 ± 40 mm |
| Line width | 27,1 mm (minimum working distance) 39,2 mm (average working distance) 51,3 mm (maximum working distance) |
| Data rate | 30.000 to 36.000 Pt/sec |
| Sensor’s insensitivity to extraneous light | 5.000 lx (diffused, indirect artificial light) |
| Operating temperature | 5 to 40 °C (41 to 104°F) |
| Temperature range for specified accuracy | 15 to 40 °C (59 to 104°F) |
| Storage temperature | -25 to +70 °C (-13 to +158°F) |
| Weight | 1900 g (without batteries) |
| Power supply | 4x 3.7V battery, 26650, Li-ion, 5000mAh |
| Battery lifetime | 10h |
| Protection against dust and water | IP68 (IEC 60529) |
5. Lợi ích khi sử dụng đầu quét laser cho máy CNC
- Kiểm soát biên dạng chính xác ngay trên máy: Không cần tháo chi tiết sang phòng đo → giảm sai lệch và tiết kiệm thời gian.
- Tăng tốc độ đo kiểm: Quét nhanh hàng nghìn điểm → rút ngắn thời gian kiểm tra.
- Tối ưu quy trình gia công: Xác định chính xác vùng dư → tối ưu đường chạy dao.
- Hỗ trợ sản xuất thông minh: Kết nối dữ liệu đo với hệ thống CNC → tự động hóa kiểm soát chất lượng.
- Giảm chi phí và nâng cao hiệu suất: Giảm phế phẩm, giảm thời gian dừng máy, tăng hiệu suất sản xuất
6. Ứng dụng thực tế
m&h LS-R-4.8 được sử dụng rộng rãi trong:
- Kiểm tra biên dạng phôi trước gia công
- Kiểm tra biên dạng sau gia công
- Kiểm tra khuôn mẫu và bề mặt tự do
- Đánh giá sai lệch so với CAD
- Reverse engineering (thiết kế ngược)
Ứng dụng trong:
- Gia công khuôn mẫu
- Hàng không – ô tô
- Cơ khí chính xác
- Sản xuất sản phẩm có biên dạng phức tạp
7. Vai trò trong giải pháp Machine Tool Measurement
Đầu quét Laser trực tiếp trong máy CNC m&h LS-R-4.8 là một phần quan trọng trong hệ sinh thái Machine Tool Measurement của Hexagon, kết hợp với:
- Probe đo phôi (touch probe)
- Tool setter (đo dao)
- Phần mềm đo và phân tích
Tạo thành một hệ thống đo kiểm toàn diện ngay trên máy CNC.
Đầu quét Laser trực tiếp trong máy CNC m&h LS-R-4.8 là giải pháp tiên tiến giúp đo kiểm nhanh, chính xác và toàn diện các bề mặt phức tạp.
Việc ứng dụng đầu quét laser cho máy CNC không chỉ giúp nâng cao chất lượng sản phẩm mà còn là bước quan trọng trong việc xây dựng nhà máy thông minh, nơi đo lường và gia công được tích hợp thành một quy trình khép kín.
