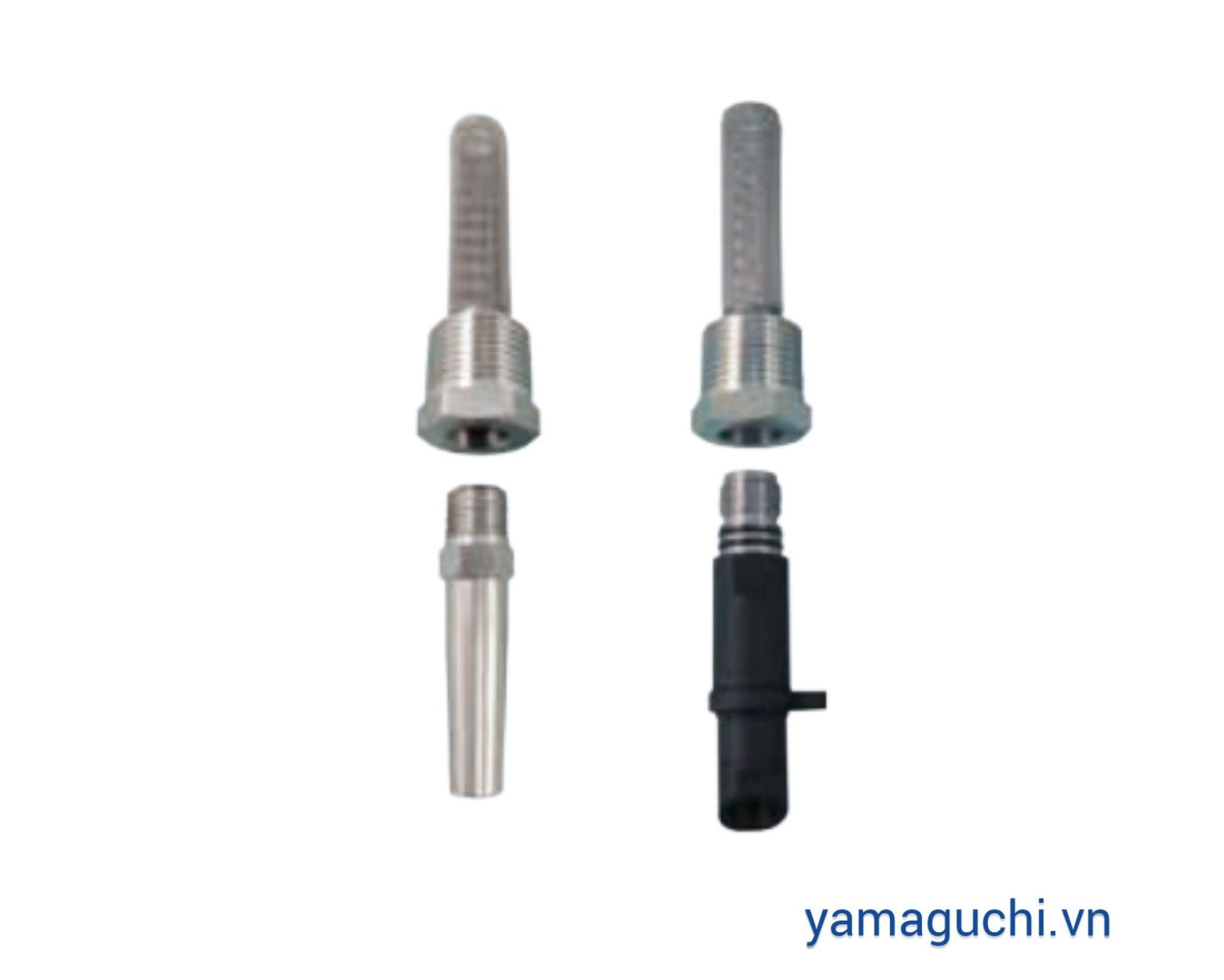

1. Giới thiệu béc cắt mép giấy CM-FB IKEUCHI
Béc cắt mép giấy CM-FB IKEUCHI là dòng solid stream cutting nozzle tạo tia nước thẳng, rõ và ít nhiễu động, nhờ đó duy trì lực cắt tập trung tại vị trí cần xử lý. Sản phẩm được IKEUCHI phát triển chuyên cho công đoạn paper trimming – cắt mép giấy trên dây chuyền sản xuất giấy.
Miệng phun của CM-FB sử dụng ceramic alumina độ tinh khiết cao, có khả năng duy trì hình dạng lỗ phun khi vận hành. Phần đầu béc nhỏ và thuôn giúp hạn chế bụi giấy bám lên thân, đồng thời cấu tạo béc được thiết kế để giảm nguy cơ bụi giấy làm tắc lỗ phun.
Ngoài béc tia nước cắt giấy, CM-FB còn được sử dụng cho rửa chi tiết máy chính xác, phun hóa chất và tẩy ba via trong sản xuất công nghiệp.
2. Điểm nổi bật của béc tia đặc ceramic CM-FB
- Tia nước ít nhiễu động: Tạo solid stream rõ, tập trung để duy trì lực cắt cao.
- Chuyên dụng cho cắt mép giấy: IKEUCHI chỉ định trực tiếp CM-FB cho ứng dụng trimming trong ngành sản xuất giấy.
- Miệng phun ceramic: Sử dụng alumina ceramic độ tinh khiết cao.
- Hạn chế tắc do bụi giấy: Cấu trúc giúp giảm khả năng bụi giấy lọt vào và làm tắc lỗ phun.
- Đầu béc nhỏ, dạng thuôn: Giảm diện tích bám bụi giấy trên thân béc.
- Tích hợp strainer: Cụm hoàn chỉnh gồm béc và lưới lọc kết hợp với adaptor.
- Có thể thay riêng đầu béc: Khi đầu phun bị mòn, không nhất thiết phải thay toàn bộ cụm.
3. Thông số kỹ thuật CM-FB IKEUCHI
| Hạng mục | Thông số |
|---|---|
| Dòng sản phẩm | CM-FB |
| Hãng sản xuất | IKEUCHI – Nhật Bản |
| Kiểu phun | Solid Stream |
| Áp suất tiêu chuẩn | 2,0 MPa |
| Đường kính lỗ phun | Ø0,3 – Ø1,0 mm |
| Lưu lượng tại 2 MPa | 0,17 – 1,91 L/min |
| Kết nối cụm hoàn chỉnh | R3/8 |
| Ren đầu béc | R1/8 |
| Vật liệu lỗ phun | Alumina Ceramic |
| Vật liệu kim loại chính | S303 |
| Strainer | S303 + S304 |
| Khối lượng cụm hoàn chỉnh | Khoảng 40 g |
| Khối lượng đầu béc | Khoảng 15 g |
| Ứng dụng |
Cắt mép giấy, rửa chi tiết chính xác, phun hóa chất, tẩy ba via |
Lưu lượng CM-FB theo đường kính lỗ phun
| Đường kính lỗ | 0,5 MPa | 1 MPa | 2 MPa | 3 MPa | 4 MPa | 5 MPa |
|---|---|---|---|---|---|---|
| Ø0,3 mm | 0,09 | 0,12 | 0,17 | 0,21 | 0,24 | 0,27 |
| Ø0,4 mm | 0,15 | 0,22 | 0,31 | 0,37 | 0,43 | 0,48 |
| Ø0,5 mm | 0,24 | 0,34 | 0,48 | 0,58 | 0,67 | 0,75 |
| Ø0,6 mm | 0,34 | 0,49 | 0,69 | 0,84 | 0,97 | 1,09 |
| Ø0,7 mm | 0,47 | 0,66 | 0,93 | 1,14 | 1,32 | 1,48 |
| Ø0,8 mm | 0,61 | 0,86 | 1,22 | 1,49 | 1,73 | 1,93 |
| Ø0,9 mm | 0,77 | 1,09 | 1,54 | 1,89 | 2,18 | 2,44 |
| Ø1,0 mm | 0,95 | 1,35 | 1,91 | 2,33 | 2,70 | 3,01 |
Đơn vị: L/min. Catalog lưu ý các béc được chế tạo theo đường kính lỗ cụ thể nên giá trị lưu lượng trong bảng không được hãng bảo đảm như một giá trị tuyệt đối.
4. Ứng dụng của béc CM-FB
Ứng dụng nổi bật nhất của béc paper trimming CM-FB là cắt mép trên dây chuyền sản xuất giấy. Tia nước đặc, nhỏ và tập trung giúp tạo đường cắt chính xác trong khi thiết kế đầu béc hạn chế ảnh hưởng của bụi giấy.
Ngoài ra, IKEUCHI còn chỉ định CM-FB cho:
- Cắt mép giấy: Tạo tia nước tập trung cho công đoạn trimming trên máy giấy.
- Tẩy ba via: Sử dụng tia nước để hỗ trợ loại bỏ ba via trên các chi tiết phù hợp.
- Rửa chính xác: Làm sạch các chi tiết máy yêu cầu tia nước nhỏ và tập trung.
- Phun hóa chất: Cấp hóa chất theo tia thẳng tại vị trí xác định.
5. Phiên bản 2CM-FB hai tia phun
Ngoài CM-FB một lỗ phun, IKEUCHI còn cung cấp 2CM-FB với hai lỗ phun, thuộc loại sản xuất theo đơn đặt hàng. Vị trí các lỗ phun có thể điều chỉnh bằng cách xoay tab trên thân béc, phù hợp với các công đoạn cần đồng thời hai tia nước.
| Hạng mục | 2CM-FB |
|---|---|
| Số lỗ phun | 2 |
| Đường kính lỗ | Ø0,3 / Ø0,4 / Ø0,5 mm |
| Áp suất tiêu chuẩn | 2,0 MPa |
| Lưu lượng tại 2 MPa | 0,34 – 0,95 L/min |
| Kết nối cụm hoàn chỉnh | R3/8 |
| Ren đầu béc | M10 × 0,75 |
| Vật liệu lỗ phun | Alumina Ceramic |
| Vật liệu kim loại chính | S303 |
| O-ring | NBR |
| Lớp phủ thân béc | PTFE |
| Hình thức cung cấp | Made-to-order |
6. Vì sao chọn béc cắt mép giấy CM-FB?
Với ứng dụng cắt giấy bằng tia nước, chất lượng tia phun quan trọng hơn việc chỉ tăng lưu lượng. CM-FB được thiết kế để tạo tia đặc ít nhiễu động và lực cắt tập trung, kết hợp miệng phun ceramic và thiết kế hạn chế bụi giấy gây tắc.
Nhờ đó, béc cắt mép giấy CM-FB IKEUCHI phù hợp cho các dây chuyền cần paper trimming, đồng thời có thể sử dụng như béc tẩy ba via và béc rửa chính xác trong các ứng dụng công nghiệp phù hợp.
