3 common misunderstandings when choosing a 3D dimensioning machine

1. Chọn kích thước càng chính xác càng tốt

1.1. Tại sao đây được coi là hiểu lầm phổ biến?

Khi trao đổi về máy đo kích thước 3D, câu hỏi đầu tiên mà nhiều khách hàng đặt ra thường là: “Máy này chính xác bao nhiêu?” hoặc “Model nào có độ chính xác cao hơn?”. Có thể đúng, nhưng nếu chỉ dừng ở độ chính xác thì chưa đủ.

Trong đo lường công nghiệp, độ chính xác cao là yếu tố quan trọng, nhưng không phải lúc nào cũng là tiêu chí quyết định duy nhất. Một hệ thống có thông số rất tốt có thể chưa phù hợp nếu sản phẩm thực tế không yêu cầu dung sai quá chặt, môi trường đặt máy không đạt điều kiện tiêu chuẩn hoặc nhân sự vận hành chưa được đào tạo đủ để khai thác hết khả năng của thiết bị.

Ví dụ, một doanh nghiệp chủ yếu kiểm tra các kích thước có dung sai tương đối rộng, số lượng mẫu đo không quá lớn, nhưng lại đầu tư một cấu hình quá cao so với nhu cầu. Khi đó, chi phí đầu tư, chi phí phòng đo, chi phí đào tạo và bảo trì đều tăng, trong khi hiệu quả thực tế không tương xứng.

1.2. Độ chính xác phải được so với dung sai bản vẽ

Một nguyên tắc quan trọng khi chọn máy đo kích thước 3D là phải đặt độ chính xác của máy trong mối quan hệ với dung sai bản vẽ.

Doanh nghiệp cần xác định rõ:

• Dung sai chặt nhất trên sản phẩm là bao nhiêu?
• Đặc tính nào là quan trọng nhất?
• Cần đo kích thước thông thường hay cần kiểm tra GD&T, và kết quả đo có dùng để nghiệm thu với khách hàng hay chỉ phục vụ kiểm soát nội bộ?

Với các chi tiết đơn giản, yêu cầu chủ yếu là chiều dài, đường kính, chiều cao hoặc khoảng cách tâm, cách chọn thiết bị sẽ khác so với các chi tiết cần kiểm tra độ phẳng, độ tròn, độ trụ, độ song song, độ vuông góc, độ đồng tâm hoặc true position. Trong nhiều trường hợp, cùng là máy đo 3 chiều, nhưng cấu hình đầu đo, phần mềm, chiến lược lấy điểm và phương pháp gá đặt sẽ quyết định rất lớn đến độ tin cậy của kết quả.

Đây là lý do trong quá trình tư vấn, Yamaguchi thường cần khách hàng cung cấp bản vẽ, mẫu sản phẩm, dung sai quan trọng và yêu cầu báo cáo. Những dữ liệu này giúp xác định cấu hình máy đo kích thước 3D phù hợp thay vì chỉ so sánh máy theo thông số catalogue.

1.3. Cách hiểu đúng

Độ chính xác cao là cần thiết, nhưng “phù hợp với dung sai sản phẩm” mới là điểm quan trọng hơn. Một thiết bị phù hợp phải đảm bảo kết quả đo đủ tin cậy, ổn định và có khả năng lặp lại trong điều kiện vận hành thực tế của nhà máy.

Điểm cốt lõi là không chọn thiết bị theo cảm tính, mà chọn theo dung sai, sản phẩm và quy trình QC thực tế.

2. Chỉ cần chọn máy đo kích thước 3D có hành trình đo đủ lớn là được

2.1. Tại sao hành trình đo không phải yếu tố duy nhất?

Hành trình đo là một trong những thông số đầu tiên cần xem khi chọn máy đo kích thước 3D. Nếu sản phẩm có kích thước lớn, máy phải có vùng đo đủ để đặt chi tiết và thực hiện phép đo. Tuy nhiên, đây mới chỉ là điều kiện ban đầu, không phải điều kiện đủ.

Một sai lầm khá phổ biến là doanh nghiệp lấy kích thước dài, rộng, cao của chi tiết rồi chọn máy có hành trình lớn hơn một chút.

Trong thực tế, chi tiết không chỉ cần “đặt vừa” lên máy mà:

• Đầu đo phải tiếp cận được đúng vị trí cần đo.
• Đồ gá phải đủ không gian để cố định chi tiết.
• Người vận hành cần khoảng thao tác an toàn.
• Nếu đo nhiều sản phẩm trên cùng một lần gá, bàn máy cũng cần đủ vùng làm việc để tối ưu thời gian kiểm tra.

2.2. Vấn đề tiếp cận vị trí đo

Rất nhiều chi tiết cơ khí không khó vì kích thước lớn, mà khó vì vị trí đo phức tạp. Trong trường hợp chi tiết có rãnh sâu, lỗ nhỏ, lỗ nghiêng, mặt trong, bậc khuất, hốc sâu hoặc các bề mặt nằm gần thành chi tiết, có thể ảnh hưởng trực tiếp đến lựa chọn cấu hình đầu đo.

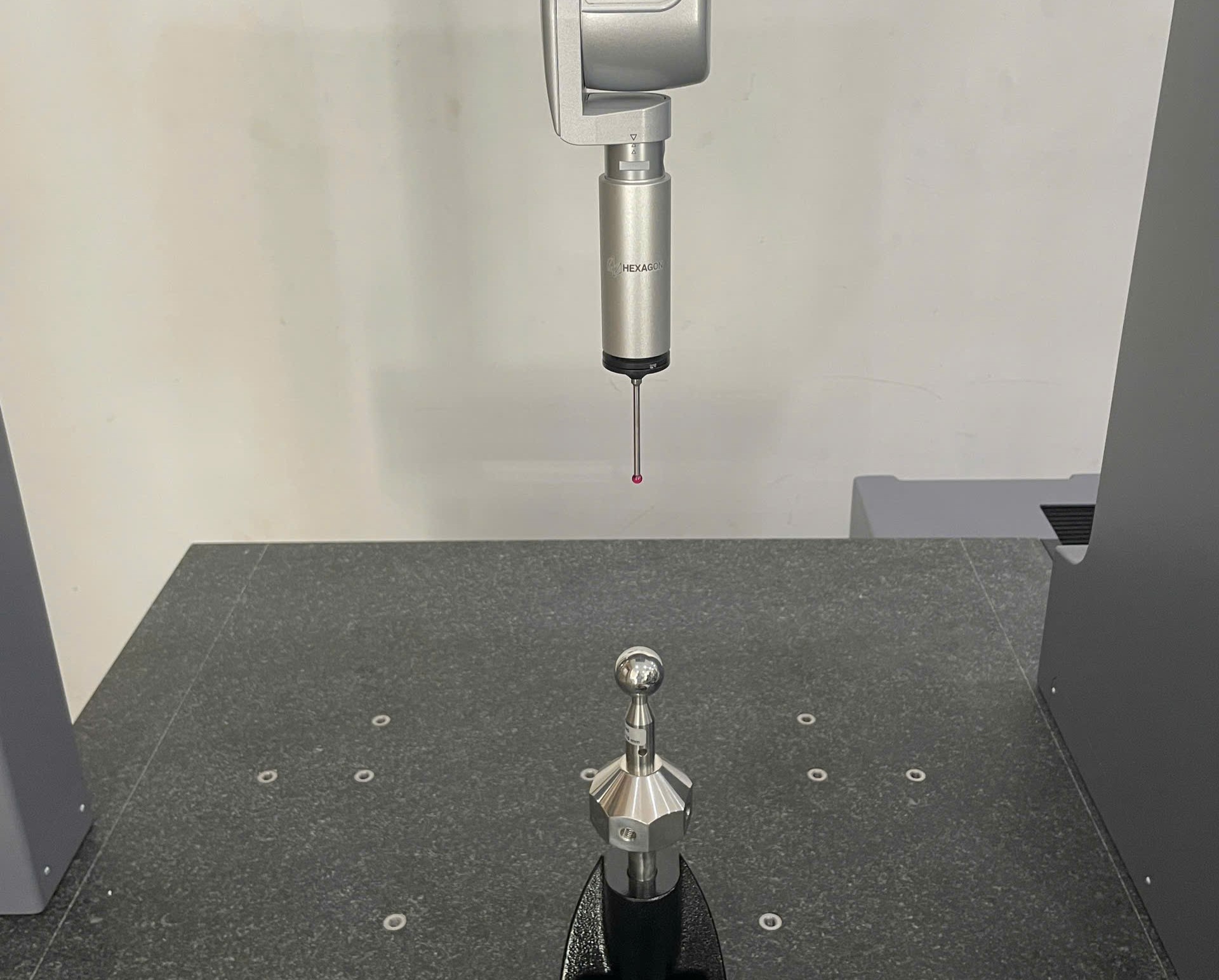

Với máy đo kích thước 3d, một lỗ sâu có thể cần stylus dài hơn. Lỗ nghiêng có thể cần đầu đo xoay nhiều góc. Rãnh hẹp có thể cần bi đo nhỏ. Nhưng stylus càng dài, kết quả đo càng dễ bị ảnh hưởng nếu không chọn đúng cấu hình và hiệu chuẩn phù hợp. Nếu không tính trước các yếu tố này, doanh nghiệp có thể gặp tình trạng máy đủ hành trình nhưng vẫn khó đo đúng đặc tính quan trọng.

Đồ gá cũng là một yếu tố không nên xem nhẹ. Một đồ gá tốt giúp chi tiết được định vị ổn định, hạn chế sai lệch giữa các lần đo và rút ngắn thời gian thao tác. Nhưng đồ gá cũng chiếm không gian trên bàn máy, làm thay đổi chiều cao tổng thể và có thể ảnh hưởng đến hướng tiếp cận của đầu đo.

2.3. Cách hiểu đúng

Khi chọn máy đo kích thước 3D, doanh nghiệp không nên chỉ hỏi “máy có đặt vừa sản phẩm không?”, mà cần hỏi “máy có đo được đúng các đặc tính quan trọng trong điều kiện gá đặt thực tế không?”.

Một đánh giá đầy đủ nên bao gồm: sản phẩm lớn nhất cần đo, sản phẩm khó nhất cần đo, dung sai quan trọng nhất, vị trí đo khó tiếp cận nhất, phương án gá đặt và sản lượng kiểm tra mỗi ngày. Nếu có thể, doanh nghiệp nên demo đo thử bằng mẫu thật. Đây là cách thực tế nhất để xác nhận hành trình, đầu đo, phần mềm và phương pháp gá đặt có phù hợp hay không.

3. Một loại máy đo kích thước 3D có thể phù hợp với mọi sản phẩm

3.1. Không có một công nghệ đo tối ưu cho mọi ứng dụng

Một hiểu lầm khác là cho rằng chỉ cần đầu tư một hệ thống máy đo kích thước 3D tốt là có thể xử lý hiệu quả mọi loại sản phẩm. Thực tế, mỗi công nghệ đo có nguyên lý, ưu điểm, giới hạn riêng và phục vụ những nhu cầu rất khác nhau.

Có thiết bị mạnh về độ chính xác điểm đo, có thiết bị mạnh về tốc độ đo biên dạng, có thiết bị mạnh về thu thập dữ liệu toàn bề mặt. Chọn sai công nghệ có thể khiến quá trình đo chậm, khó lập trình, dữ liệu không phù hợp báo cáo hoặc không kiểm tra được đúng đặc tính cần kiểm soát.

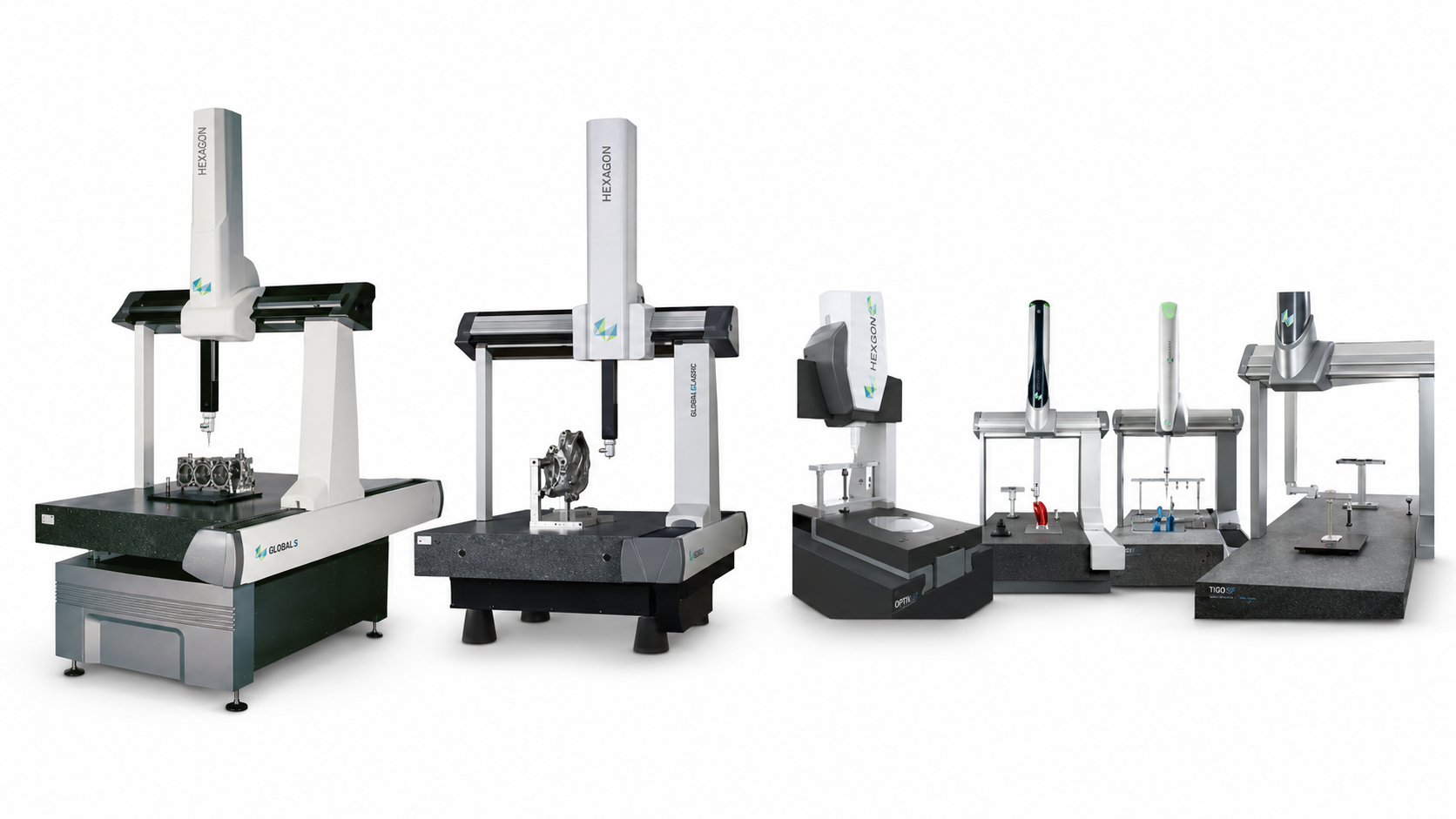

3.2. Máy đo tọa độ CMM phù hợp với ứng dụng nào?

Máy đo 3D CMM phù hợp với các chi tiết cơ khí yêu cầu độ chính xác cao và cần kiểm tra dung sai hình học. Đây là lựa chọn phổ biến trong phòng QC, phòng lab đo lường, nhà máy gia công CNC, khuôn mẫu, linh kiện ô tô – xe máy và các sản phẩm cần báo cáo đo chính thức.

CMM đặc biệt phù hợp khi cần kiểm tra đường kính lỗ, khoảng cách tâm, mặt phẳng chuẩn, độ vuông góc, độ song song, độ đồng tâm, độ trụ, độ phẳng hoặc true position. Với các chi tiết có bản vẽ kỹ thuật rõ ràng và yêu cầu nghiệm thu nghiêm ngặt, máy đo 3D CMM thường mang lại độ tin cậy cao nhờ khả năng đo tiếp xúc, xây dựng hệ tọa độ và phân tích GD&T.

3.3. Máy đo quang học phù hợp với ứng dụng nào?

Máy đo quang học phù hợp với chi tiết nhỏ, mỏng, mềm, dễ biến dạng hoặc có nhiều cạnh biên dạng cần đo nhanh. Công nghệ này thường được dùng trong ngành điện tử, nhựa, cao su, connector, chi tiết dập mỏng, linh kiện chính xác kích thước nhỏ hoặc các sản phẩm không nên tiếp xúc lực đo.

Ưu điểm của máy đo quang học là tốc độ đo nhanh, không làm biến dạng chi tiết và phù hợp với các đặc tính có biên dạng rõ. Tuy nhiên, kết quả đo có thể bị ảnh hưởng bởi ánh sáng, độ phản xạ bề mặt, màu sắc vật liệu và khả năng nhận diện cạnh.

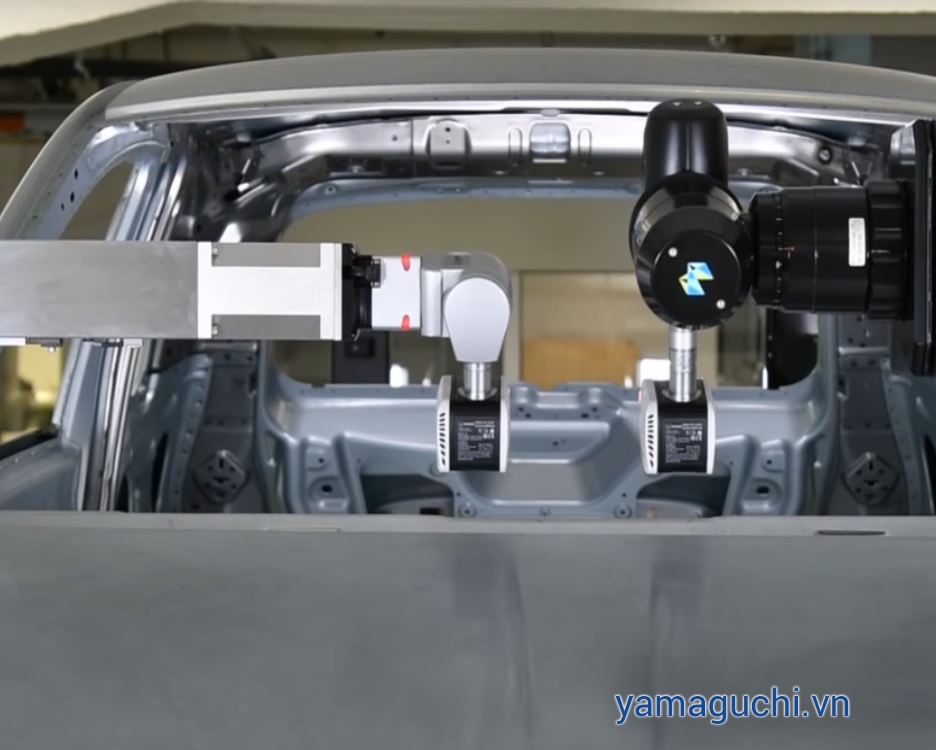

3.4. Máy quét 3D phù hợp với ứng dụng nào?

Máy quét 3D phù hợp khi doanh nghiệp cần thu thập dữ liệu toàn bề mặt, so sánh sai lệch với CAD, phân tích biến dạng, kiểm tra biên dạng tự do hoặc phục vụ thiết kế ngược. Đây là công nghệ rất hữu ích trong khuôn mẫu, đúc, ép nhựa, tạo mẫu và kiểm tra các chi tiết có hình dạng phức tạp.

Tuy nhiên, máy quét 3D không phải lúc nào cũng thay thế được CMM. Với các lỗ sâu, dung sai chặt, đặc tính GD&T quan trọng hoặc yêu cầu báo cáo có độ tin cậy cao, CMM vẫn là lựa chọn cần được cân nhắc. Trong nhiều nhà máy, giải pháp tối ưu không phải là chọn một công nghệ duy nhất, mà là kết hợp CMM, quang học hoặc quét 3D theo từng nhóm sản phẩm.

4. Doanh nghiệp nên lựa chọn máy đo kích thước 3D như thế nào?

Cách tiếp cận an toàn nhất là bắt đầu từ sản phẩm thực tế của doanh nghiệp. Trước khi chọn máy, doanh nghiệp nên chuẩn bị bản vẽ kỹ thuật, mẫu sản phẩm, danh sách dung sai quan trọng, sản lượng kiểm tra và yêu cầu báo cáo. Đây là cơ sở để xác định nên dùng máy đo 3D CMM, máy đo quang học, máy quét 3D hay hệ thống đo 3 chiều đa cảm biến.

Tiếp theo, cần đánh giá quy trình đo hiện tại.

• Nhà máy đang đo bằng thiết bị gì?
• Thời gian đo một mẫu là bao lâu?
• Kết quả có ổn định giữa các kỹ thuật viên không?
• Đặc tính nào thường phát sinh lỗi?
• Khách hàng có yêu cầu báo cáo theo mẫu riêng không?

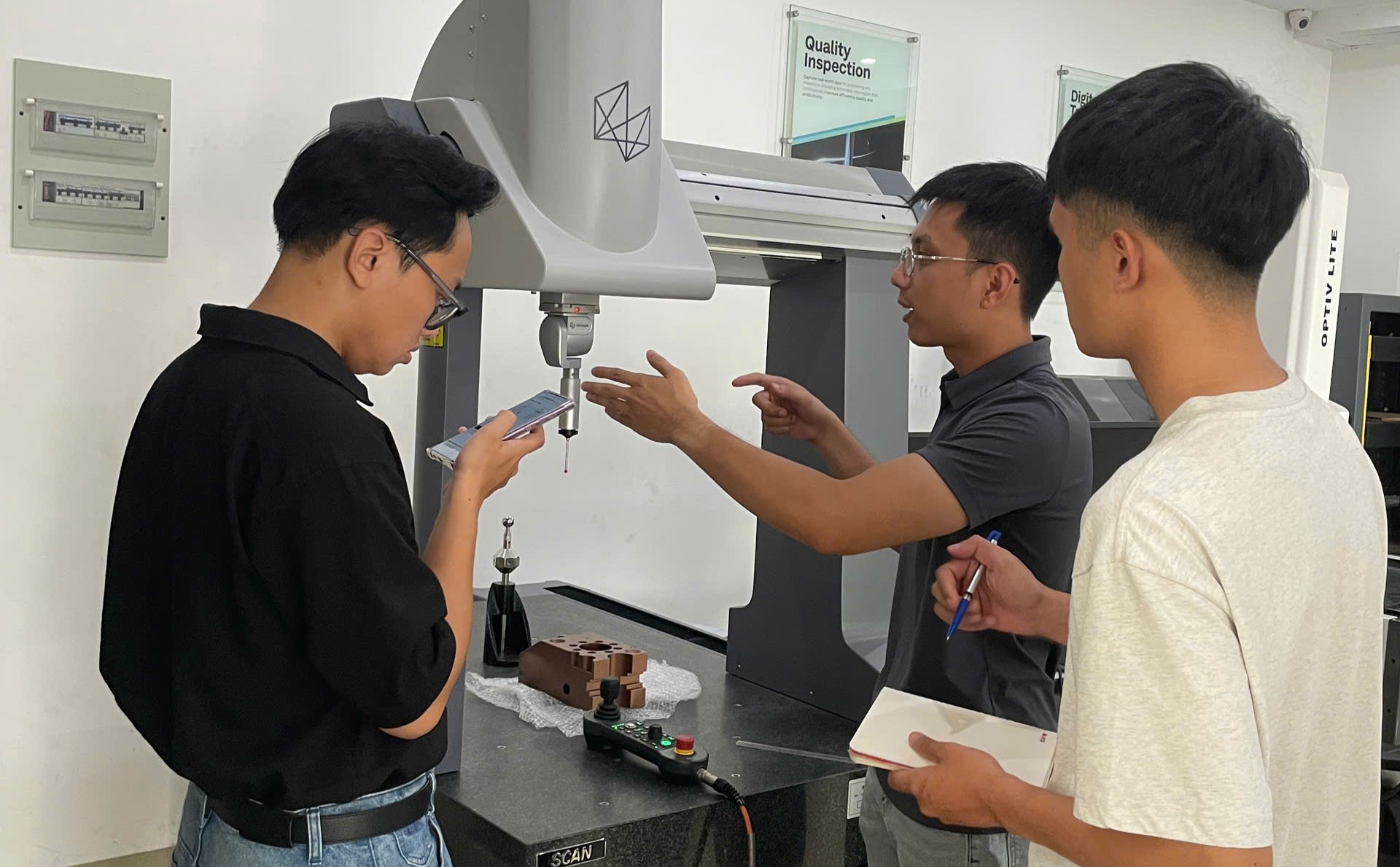

Demo đo thử trước khi đầu tư là bước Yamaguchi luôn khuyến nghị. Qua demo, doanh nghiệp có thể kiểm tra thiết bị có đo được đặc tính quan trọng không, thời gian đo có phù hợp sản lượng không, phương án gá đặt có khả thi không và báo cáo có đáp ứng yêu cầu QC hay khách hàng cuối không.

Cuối cùng, cần xem xét năng lực của nhà cung cấp. Một hệ thống máy đo kích thước 3D không chỉ là phần cứng. Doanh nghiệp còn cần phần mềm, đào tạo vận hành, hỗ trợ lập trình đo, tư vấn phương pháp gá đặt, bảo trì, hiệu chuẩn và hỗ trợ kỹ thuật sau bán hàng. Với vai trò là đơn vị cung cấp giải pháp đo lường công nghiệp, Yamaguchi hướng đến việc đồng hành cùng khách hàng từ bước phân tích nhu cầu, lựa chọn cấu hình, demo đo thử đến đào tạo và hỗ trợ vận hành trong thực tế sản xuất.

Lựa chọn đúng máy đo 3D không chỉ giúp nhà máy đo chính xác hơn, mà còn giúp chuẩn hóa quy trình QC, giảm phụ thuộc vào thao tác thủ công và nâng cao năng lực kiểm soát chất lượng trong dài hạn.
