1. . Tại sao cần biết cách dùng máy đo 2D?
Việc sử dụng máy đo 2D một cách thành thạo mang lại nhiều lợi ích thiết thực:
- Tăng độ chính xác: Giảm thiểu sai số trong quá trình đo, đảm bảo kết quả tin cậy.
- Tiết kiệm thời gian: Tự động hóa quy trình đo, rút ngắn thời gian kiểm tra mẫu.
- Phát hiện lỗi sớm: Dễ dàng phát hiện sai lệch so với tiêu chuẩn ngay từ bước đầu.
- Tăng hiệu suất: Đo nhanh, phân tích nhanh, giúp nâng cao năng suất tổng thể.
- Chia sẻ dễ dàng: Có thể đào tạo lại cho người khác một cách chuẩn chỉnh nhờ nắm vững quy trình.
2. Cấu tạo chi tiết của máy đo 2D VMS
Để vận hành máy đo VMM (Video Measurement Machine) hiệu quả và chuyên nghiệp, điều đầu tiên người sử dụng cần nắm rõ là cấu trúc và các thành phần chính của thiết bị. Việc hiểu cặn kẽ từng bộ phận không chỉ giúp thao tác nhanh chóng, mà còn hỗ trợ trong quá trình bảo dưỡng, xử lý sự cố và tối ưu hiệu suất đo.

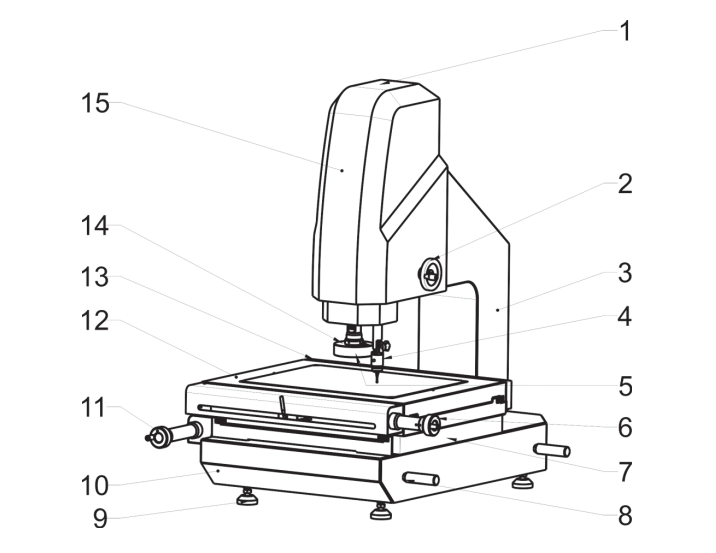

Dưới đây là mô tả tổng quan về các bộ phận cấu thành máy đo hình ảnh 2D:

STT | Tên bộ phận | Tên tiếng Anh | Chức năng chính |
---|---|---|---|
1 | Vỏ máy | Outer cover | Bảo vệ các bộ phận bên trong, chống bụi và va đập. |
2 | Bánh xe điều khiển trục Z | Z axis pilot wheel | Điều chỉnh thủ công vị trí đầu đo theo trục Z (lên/xuống). |
3 | Trục đỡ | Stand Column | Giá đỡ chính giúp giữ chắc hệ thống đầu đo và camera. |
4 | Que đo | Probe | Tiếp xúc với mẫu hoặc thu hình ảnh để đo lường kích thước. |
5 | Đèn LED chiếu sáng bề mặt | Surface illumination LED | Chiếu sáng từ trên xuống giúp làm rõ chi tiết bề mặt mẫu. |
6 | Cụm di chuyển trục X | X axis drive group | Di chuyển bàn đo theo phương ngang (trục X). |
7 | Thước quang trục Y | Y axis linear scale | Đo chính xác vị trí theo trục Y. |
8 | Tay trợ lực | Carry handle | Hỗ trợ khi cần di chuyển thiết bị. |
9 | Chân đế | Footing | Giữ cho máy đứng vững và ổn định trên bề mặt làm việc. |
10 | Thân máy | Base | Là phần nền tảng của thiết bị, gắn kết toàn bộ hệ thống. |
11 | Cụm di chuyển trục Y | Y axis drive group | Di chuyển bàn đo theo phương dọc (trục Y). |
12 | Bàn làm việc di chuyển XY | Workbench | Nơi đặt mẫu để đo, có thể di chuyển theo cả hai trục X và Y. |
13 | Thước quang trục X | X axis linear scale | Ghi nhận vị trí chính xác theo trục X. |
14 | Ống kính zoom thủ công | Manual continuous zoom lens | Điều chỉnh mức phóng đại bằng tay để quan sát mẫu chi tiết hơn. |
15 | Thước quang trục Z | Z axis linear scale | Đo vị trí chính xác theo chiều cao (trục Z). |
Việc nắm vững cấu trúc máy đo 2D VMS sẽ giúp người vận hành:
- Hiểu được nguyên lý hoạt động tổng thể của thiết bị
- Dễ dàng thao tác, bảo trì và xử lý lỗi
- Tối ưu hóa quy trình đo kiểm trong môi trường sản xuất thực tế
Đây là nền tảng không thể thiếu nếu bạn muốn sử dụng máy đo VMM hiệu quả và chính xác, đặc biệt trong môi trường công nghiệp đòi hỏi tiêu chuẩn cao về chất lượng và độ tin cậy.
3. Cách sử mụng máy đo 2D VMS một cách chính xác và hiệu quả
3.1. Kiểm Tra Và Làm Sạch Mẫu Trước Khi Đo
Để đảm bảo dữ liệu đo đạt độ tin cậy cao, bước chuẩn bị mẫu cần được thực hiện cẩn trọng. Bất kỳ vết bẩn, dầu, bụi hay tạp chất bám trên bề mặt mẫu đều có thể gây sai lệch trong phép đo hình ảnh.
Trước khi đặt mẫu lên bàn đo, hãy:
Dùng khăn mềm hoặc dung dịch chuyên dụng để làm sạch toàn bộ bề mặt mẫu.
Đối với các chi tiết nhỏ, có góc khuất hoặc rãnh, cần kiểm tra kỹ bằng mắt thường hoặc dưới kính lúp để loại bỏ hoàn toàn bụi bẩn.
Sau khi vệ sinh, đảm bảo mẫu được cố định đúng vị trí, không dịch chuyển khi máy hoạt động.
Việc bỏ qua bước này sẽ làm giảm độ chính xác và khiến kết quả không còn giá trị đánh giá.
3.2. Khởi Động Thiết Bị Và Cấu Hình Ban Đầu
Khi mẫu đã sẵn sàng, tiến hành khởi động máy và phần mềm điều khiển. Trong quá trình này, người vận hành cần:
Kiểm tra độ phẳng của bàn đo để đảm bảo không có độ nghiêng gây méo dữ liệu.
Đảm bảo thiết bị được đặt ở trạng thái cân bằng ổn định – dùng bọt thủy hoặc thước kiểm tra nếu cần.
Khởi chạy phần mềm và thiết lập tọa độ gốc (origin point) – đây là điểm xuất phát của mọi phép đo.
Cấu hình chính xác hệ tọa độ là bước then chốt để đồng bộ kết quả đo giữa phần mềm và vật thể thực tế.
3.3. Chọn Phép Đo Phù Hợp Với Chi Tiết Cần Kiểm Tra
Hệ thống máy đo 2D thường cung cấp nhiều chế độ đo khác nhau như:
Đo khoảng cách
Đo đường kính lỗ
Đo góc nghiêng
Đo biên dạng hoặc cung tròn
Việc chọn sai chế độ đo sẽ dẫn đến kết quả không chính xác hoặc mất thời gian thao tác lại.
Người vận hành cần:
Xác định trước thông số cần đo.
Căn chỉnh camera, ánh sáng, độ phóng đại sao cho hình ảnh hiển thị rõ nét.
Thiết lập phần mềm để đo theo phương pháp phù hợp với vật thể (bề mặt hay biên dạng, đo trực tiếp hay gián tiếp qua ảnh).
Việc hiểu rõ chức năng từng chế độ đo sẽ giúp rút ngắn thời gian và tối ưu độ chính xác cho từng loại chi tiết.
3.4. Tiến Hành Đo Trên Thiết Bị
Sau khi hoàn tất cấu hình, bắt đầu quá trình đo bằng cách:
Di chuyển đầu camera hoặc đầu dò đến điểm cần kiểm tra.
Lấy nét và chụp ảnh khu vực đo.
Xác định các điểm đo trực tiếp trên ảnh hiển thị bằng phần mềm.
Máy đo 2D có thể hoạt động theo hai chế độ:
Thủ công (manual): người dùng điều khiển các trục bằng tay.
Tự động (auto): phần mềm tự dẫn đường đến các tọa độ được lập trình sẵn.
Trong khi đo, người vận hành cần theo dõi liên tục để phát hiện kịp thời các vấn đề như:
Mẫu dịch chuyển
Đầu đo va chạm hoặc kẹt
Hình ảnh mờ, nhiễu sáng
Nếu có bất thường, nên tạm dừng quá trình để kiểm tra trước khi tiếp tục đo nhằm tránh sai sót dây chuyền.
3.5. Phân Tích Dữ Liệu Đo Và Kiểm Tra Kết Quả
Khi quá trình đo kết thúc, dữ liệu được phần mềm lưu lại dưới dạng số liệu và hình ảnh. Người vận hành có thể thực hiện các thao tác sau:
So sánh kết quả đo với giới hạn dung sai hoặc bản vẽ thiết kế gốc.
Kiểm tra độ chênh lệch, sai số theo từng điểm đo.
Sử dụng các công cụ phân tích tích hợp (biểu đồ, thống kê) để đánh giá xu hướng hoặc lỗi lặp.
Đây là bước cực kỳ quan trọng trong quy trình kiểm soát chất lượng vì nó quyết định sản phẩm có đạt chuẩn hay không.
3.6. Lưu Kết Quả Và Xuất Báo Cáo Kỹ Thuật
Cuối cùng, toàn bộ dữ liệu đo sẽ được lưu trữ trong phần mềm dưới các định dạng như:
Excel (.xls)
PDF (.pdf)
Hình ảnh (.jpg, .png)
Báo cáo định dạng tùy chỉnh theo mẫu QC
Báo cáo thường bao gồm:
Tên sản phẩm / mã số chi tiết
Hình ảnh minh họa mẫu đo
Thông số đo từng vị trí
So sánh với tiêu chuẩn
Kết luận: đạt / không đạt
Báo cáo này có thể gửi đến bộ phận kỹ thuật, khách hàng hoặc lưu vào hệ thống để phục vụ truy xuất sau này.
