Mô tả chung
Thiết bị biên dạng cho với độ chính xác cao cho nhiều loại phôi trong môi trường nhiệt độ khác nhau trong một khoảng thời gian ngắn.
Tính năng
Khi bạn cần đo kết cấu bề mặt, đường biên dạng hoặc bạn có thể yêu cầu cả hai. Khả năng kết hợp dễ dàng các loại đầu đo để phù hợp với bất kỳ phôi gia công nào

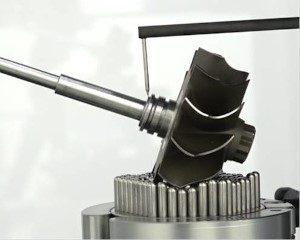

Được trang bị các đầu đo hybrid với dải đo rộng và được phát triển mới nhất có khả năng vận hành nhiều hơn gấp đôi phạm vi của các máy thông thường. Cỗ máy này đánh giá hiệu quả kết cấu bề mặt và đường biên dạng của các bề mặt nghiêng, hình dạng nhấp nhô và bề mặt cong trong một lần đo. Ngoài ra, các đầu đo riêng để đo kết cấu bề mặt và đường biên dạng có thể dễ dàng chuyển đổi và thêm vào ở giai đoạn sau tùy thuộc vào phôi gia công.

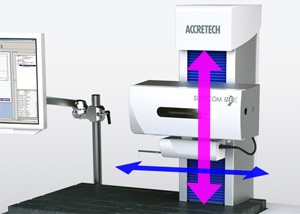

Thời gian chuẩn bị và đo đạc ngắn với đầu dò hybrid với dải đo rộng và bộ truyền động nhanh nhất trong phân khúc
Tốc độ của bộ truyền động được cải thiện đáng kể giúp giảm thời gian tiếp cận phôi ở chế độ thủ công, tạo chương trình CNC và di chuyển trong quá trình đo CNC. Điều này giúp cải thiện hiệu quả trong toàn bộ quá trình kiểm tra, từ chuẩn bị đến đo đạc. Ngoài ra, bằng cách sử dụng đầu dò hybrid với dải đo rộng, không cần phải đo lường bề mặt và hình dạng biên dạng riêng biệt, và việc căn chỉnh chính xác cần thiết trước khi đo bề mặt của các bề mặt nghiêng hoặc cong có thể được bỏ qua. Điều này có nghĩa là các cuộc kiểm tra có thể được thực hiện với ít sức lực nhất trong thời gian ngắn nhất.
Máy đo duy nhất trên thế giới có thể đo rung động siêu thấp và hoạt động ở 20±5 độ C.

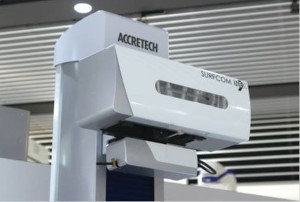

SURFCOM NEX kế thừa bộ phận truyền động động cơ tuyến tính, một công nghệ được cấp bằng sáng chế của ACCRETECH. Cơ chế truyền động rung động siêu thấp giúp giảm tiếng ồn do rung động và cho kết quả đo chính xác cao. Hơn nữa, bằng cách bù tác động của biến đổi nhiệt độ lên thang đo theo thời gian thực, độ chính xác có thể được đảm bảo trong dải nhiệt độ rộng từ 20±5 độ C. Kết quả đo đáng tin cậy có thể thu được ngay cả trong môi trường khó kiểm soát nhiệt độ.
- Đầu dò của Máy đo biên dạng

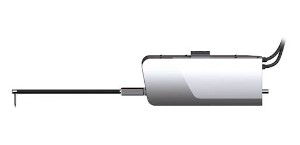

- Đầu dò tổng quát cho đo đường biên dạng
Đầu dò đạt độ chính xác cao nhất trong phân khúc
Lực đo phải được điều chỉnh thủ công bằng trọng lượng. Thang đo độ phân giải cao mới được phát triển cho phép độ chính xác cao nhất trong phân khúc này.

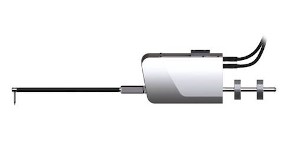

Đầu dò độ chính xác cao cho đo đường viền
Đầu dò độ chính xác cao tích hợp chức năng tự cân bằng (điều chỉnh lực đo tự động)
Lực đo có thể được chỉ định và điều khiển chính xác trên phần mềm PC với mức tăng 2 mN. Điều này ngăn ngừa trầy xước vết hoặc một mảnh chip của đầu kim đo bị gãy khi va vào bậc. Hỗ trợ nhiều cánh tay/kim đo đặc biệt để đảm bảo lực đo tối ưu.
Có thể cần thêm trọng lượng phụ tùy thuộc vào sự kết hợp của cánh tay và kim đo.
Thông số kỹ thuật

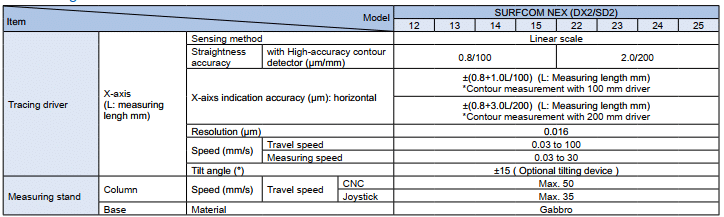

Thân máy

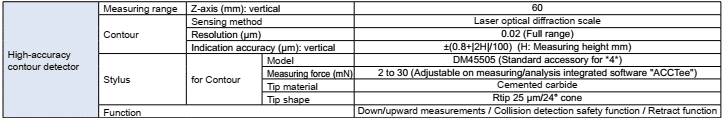

Đầu đo (NEX 30)

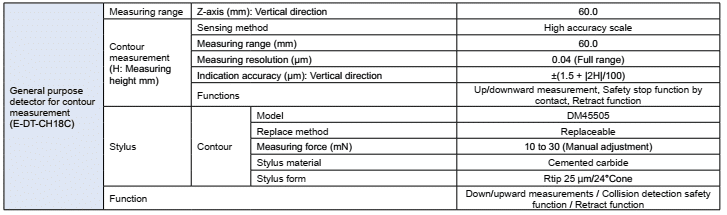

Đầu đo (NEX 40)
