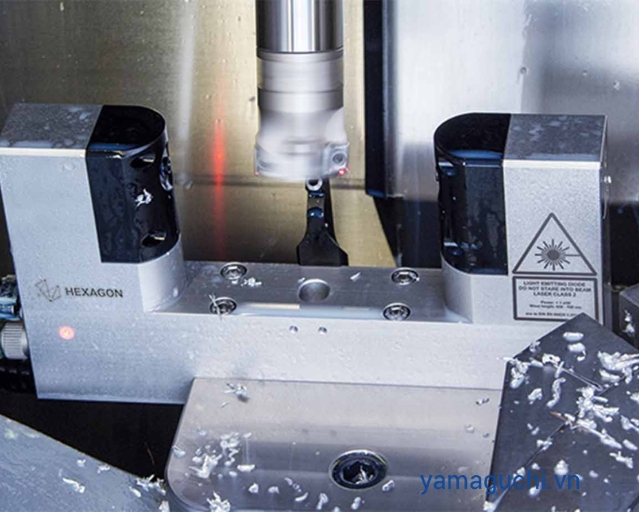

Laser knife measuring head directly in m&h LTS35.65 Hexagon CNC machine

1. Giới thiệu đầu đo dao laser cho máy CNC

Trong gia công CNC tốc độ cao, việc kiểm soát chính xác kích thước và tình trạng dao cắt là yếu tố then chốt quyết định chất lượng sản phẩm. Các phương pháp đo dao tiếp xúc truyền thống đôi khi không đáp ứng được yêu cầu về tốc độ, đặc biệt với dao nhỏ, dao tốc độ cao hoặc môi trường có dung dịch làm mát.

LTS35.65 là đầu đo dao laser CNC thuộc hệ giải pháp Machine Tool Measurement của Hexagon, cho phép đo và kiểm tra dao cụ trực tiếp trong máy bằng công nghệ laser không tiếp xúc.

Thiết bị được thiết kế để hoạt động ổn định trong môi trường gia công khắc nghiệt, đồng thời đảm bảo độ chính xác cao và tốc độ đo nhanh.

Đầu đo dao laser CNC là gì? Đầu đo dao laser trực tiếp trong máy CNC là thiết bị sử dụng tia laser để đo các thông số hình học của dao cụ mà không cần tiếp xúc vật lý.

Thiết bị cho phép:

• Đo chiều dài dao
• Đo đường kính dao
• Kiểm tra độ mòn và gãy dao

Đây là thành phần quan trọng trong giải pháp đo và bù dao tự động, giúp nâng cao độ chính xác và tự động hóa trong sản xuất.

2. Nguyên lý hoạt động của đầu đo dao laser

LTS35.65 hoạt động theo nguyên lý cắt tia laser (beam interruption):

• Tia laser được phát giữa bộ phát và bộ thu
• Dao cụ đi qua vùng tia laser
• Hệ thống ghi nhận sự gián đoạn của tia
• Tính toán chính xác kích thước dao

Quá trình này cho phép đo nhanh và chính xác ngay cả với dao quay ở tốc độ cao, phù hợp cho môi trường gia công hiện đại.

Công nghệ nổi bật của đầu đo dao laser LTS35.65

Công nghệ TCS (True Cutting Scan)

Công nghệ độc quyền của Hexagon giúp:

• Đo chính xác hình dạng dao trong điều kiện làm việc thực tế
• Phát hiện sai lệch nhỏ nhất của dao cụ
• Đảm bảo độ chính xác cao trong gia công

Làm sạch dao bằng vòi phun Laval tốc độ siêu âm

• Loại bỏ dung dịch làm mát, phoi bám trên dao
• Đảm bảo tia laser đo chính xác
• Tăng độ ổn định kết quả đo

Bảo vệ hệ thống quang học bằng màn chắn khí

• Ngăn bụi, phoi và dung dịch làm mát
• Bảo vệ bộ phát và thu laser
• Tăng tuổi thọ thiết bị

Đo không tiếp xúc – phù hợp dao nhỏ và tốc độ cao

• Không gây lực tác động lên dao
• Phù hợp dao mảnh, dao tốc độ cao
• Giảm nguy cơ hỏng dao khi đo

Thông số kỹ thuật điển hình

Lợi ích của giải pháp đầu đo dao laser CNC

• Độ chính xác cao trong đo dao: Công nghệ laser giúp đo chính xác ngay cả với dao nhỏ và dao tốc độ cao.
• Tăng tốc độ đo và giảm thời gian dừng máy: Đo nhanh → giảm thời gian setup và kiểm tra.
• Kiểm soát tình trạng dao liên tục: Phát hiện gãy/mòn dao → tránh lỗi sản xuất hàng loạt.
• Tối ưu quy trình gia công: Dữ liệu dao chính xác giúp hệ CNC thực hiện bù dao hiệu quả.
• Nâng cao độ ổn định sản xuất: Giảm phụ thuộc vào con người, tăng tính tự động hóa.

Ứng dụng thực tế

Đầu đo dao laser CNC LTS35.65 được sử dụng trong:

• Đo chiều dài dao trước khi gia công
• Đo đường kính dao
• Kiểm tra dao sau khi gia công
• Phát hiện gãy dao trong quá trình sản xuất
• Kiểm soát độ mòn dao

Ứng dụng trong:

• Gia công tốc độ cao (HSM)
• Gia công khuôn mẫu
• Sản xuất linh kiện chính xác
• Ô tô – hàng không

Vai trò trong giải pháp Machine Tool Measurement

LTS35.65 là một phần quan trọng trong hệ sinh thái Machine Tool Measurement của Hexagon, kết hợp với:

• Đầu dò đo phôi (touch probe)
• Bộ set dao tiếp xúc (tool setter)
• Đầu quét laser và cảm biến nhiệt

Tạo thành giải pháp đo lường toàn diện ngay trên máy CNC.

Đầu đo dao laser CNC LTS35.65 là giải pháp tiên tiến giúp kiểm soát chính xác tình trạng dao cụ trong môi trường gia công hiện đại.

Đây là lựa chọn lý tưởng cho các nhà máy đang hướng tới tự động hóa và sản xuất thông minh.
