Automatic blank setter for CNC machines

Giới thiệu giải pháp đầu set phôi cho máy CNC

Trong bối cảnh sản xuất hiện đại, yêu cầu về độ chính xác và tự động hóa trong gia công cơ khí ngày càng cao. Việc thiết lập phôi thủ công không còn đáp ứng được yêu cầu về tốc độ, độ ổn định và khả năng kiểm soát sai số. Chính vì vậy, đầu set phôi tự động cho máy CNC (CNC touch probe) trở thành một giải pháp không thể thiếu trong các nhà máy gia công chính xác.

Đầu set phôi CNC là thiết bị đo chạm được tích hợp trực tiếp trên máy gia công CNC, cho phép xác định vị trí, hình dạng và sai lệch của phôi ngay trên máy. Đây là một phần quan trọng trong hệ sinh thái Machine Tool Measurement của Hexagon, giúp đưa hoạt động đo kiểm từ phòng QC lên trực tiếp máy sản xuất.

Model tiêu biểu: TP-O-400 (Đức) – dòng đầu dò quang học cao cấp của Hexagon, được thiết kế tối ưu cho môi trường sản xuất công nghiệp.

Đầu set phôi CNC là gì?

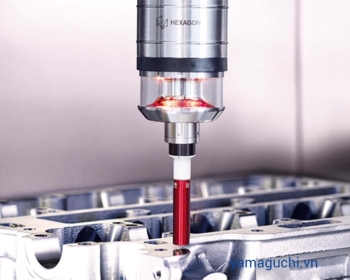

Đầu set phôi cho máy CNC (hay còn gọi là probe đo phôi CNC) là thiết bị đo tiếp xúc được gắn trên spindle của máy CNC. Thiết bị này sử dụng đầu stylus (đầu đo) để chạm vào bề mặt phôi và xác định chính xác tọa độ của chi tiết trong không gian gia công.

Khác với phương pháp canh chỉnh thủ công bằng mắt hoặc đồng hồ so, đầu dò CNC giúp tự động hóa hoàn toàn quá trình:

• Xác định gốc tọa độ (work offset)
• Kiểm tra vị trí phôi
• Đo kích thước sau gia công

Nguyên lý hoạt động của đầu dò đo phôi CNC

Nguyên lý hoạt động của đầu set phôi CNC dựa trên phương pháp đo chạm (touch trigger measurement).

Khi đầu đo tiếp xúc với bề mặt phôi:

• Đầu stylus bị lệch một khoảng rất nhỏ
• Cảm biến bên trong ghi nhận tín hiệu tiếp xúc
• Tín hiệu được truyền về bộ điều khiển CNC
• Máy ghi nhận tọa độ chính xác tại điểm chạm

Đối với model TP-O-400, tín hiệu được truyền bằng công nghệ quang học (optical transmission), giúp loại bỏ nhiễu điện và đảm bảo độ ổn định trong môi trường công nghiệp.

Cấu tạo và công nghệ nổi bật của TP-O-400

Đầu dò TP-O-400 được thiết kế tối ưu cho môi trường sản xuất với các thành phần chính:

• Thân đầu dò (Probe body): kết cấu chắc chắn, chống rung và chống va đập
• Stylus (đầu đo): tiếp xúc trực tiếp với phôi
• Cảm biến trigger: ghi nhận tín hiệu chạm
• Hệ thống truyền tín hiệu quang học: đảm bảo truyền dữ liệu ổn định
• Pin công nghiệp: thời lượng lên đến 1200 giờ

Các công nghệ nổi bật:

Công nghệ ITE (Intelligent Triggering Electronics): Giúp tối ưu thời gian phản hồi và nâng cao độ chính xác khi đo.

Chiến lược đo một chạm (Single-touch strategy): Giảm số lần tiếp xúc, rút ngắn thời gian đo mà vẫn đảm bảo độ chính xác cao.

Truyền tín hiệu quang học (Optical transmission): Không bị ảnh hưởng bởi nhiễu điện từ trong môi trường máy CNC.

Tích hợp HexP (Hexagon Platform): Cho phép cấu hình, cập nhật và quản lý thiết bị dễ dàng.

Thông số kỹ thuật điển hình

Dưới đây là các thông số cơ bản của đầu dò TP-O-400:

• Công nghệ truyền tín hiệu: Quang học (Optical)
• Thời lượng pin: ~1200 giờ
• Độ lặp lại cao (High repeatability)
• Thiết kế chống bụi, chống nước phù hợp môi trường gia công
• Tương thích nhiều loại máy CNC (Makino, Okuma, Brother, Haas…)

(Lưu ý: Thông số chi tiết có thể thay đổi theo cấu hình và stylus sử dụng)

Lợi ích khi sử dụng đầu set phôi tự động CNC

Việc triển khai đầu dò đo phôi CNC mang lại nhiều lợi ích rõ rệt cho nhà máy:

• Tăng độ chính xác gia công: Việc xác định chính xác vị trí phôi giúp giảm sai số tích lũy, đặc biệt quan trọng trong gia công khuôn mẫu và chi tiết chính xác cao.
• Rút ngắn thời gian setup: Thay vì mất nhiều thời gian canh chỉnh thủ công, quá trình set phôi được tự động hóa hoàn toàn.
• Giảm phụ thuộc vào tay nghề operator: Kết quả đo ổn định, không phụ thuộc vào kinh nghiệm của người vận hành.
• Giảm phế phẩm và chi phí sản xuất: Phát hiện sai lệch ngay từ đầu giúp tránh gia công lỗi hàng loạt.
• Đo kiểm trực tiếp trên máy (In-process measurement): Không cần tháo phôi sang phòng QC, giảm thời gian và tăng hiệu suất sản xuất.

Ứng dụng thực tế trong sản xuất

Đầu dò CNC được ứng dụng rộng rãi trong nhiều công đoạn:

• Set gốc tọa độ phôi trước gia công
• Kiểm tra vị trí và độ lệch phôi
• Đo kích thước sau gia công (in-process inspection)

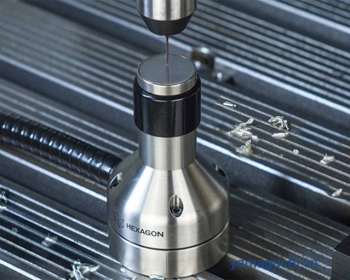

• Bù dao tự động (tool offset compensation)
• Kiểm tra hình dạng và profile chi tiết

Ứng dụng phổ biến trong:

• Gia công khuôn mẫu
• Gia công cơ khí chính xác
• Ngành ô tô, hàng không
• Sản xuất linh kiện điện tử

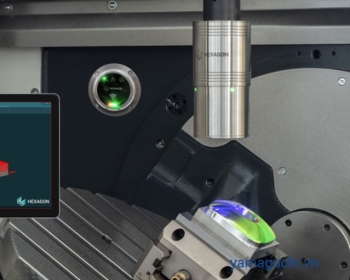

Vai trò trong giải pháp Machine Tool Measurement

Đầu set phôi CNC là một phần quan trọng trong giải pháp Hexagon Machine Tool Measurement – hệ sinh thái đo lường trực tiếp trên máy CNC.

Giải pháp này giúp:

• Đưa hoạt động đo kiểm vào ngay trong quá trình sản xuất
• Tăng tốc độ phản hồi và kiểm soát chất lượng
• Kết nối dữ liệu đo với hệ thống quản lý sản xuất

Yamaguchi – Đơn vị phân phối chính hãng Hexagon tại Việt Nam

Yamaguchi là đơn vị phân phối chính hãng các giải pháp đo lường của Hexagon tại Việt Nam, bao gồm:

• Máy đo CMM
• Máy đo 2D/3D
• Giải pháp Machine Tool Measurement
• Đầu dò CNC và tool setter

Với đội ngũ kỹ thuật chuyên sâu, Yamaguchi không chỉ cung cấp thiết bị mà còn:

• Tư vấn giải pháp phù hợp từng nhà máy
• Hỗ trợ lắp đặt và đào tạo
• Hiệu chuẩn và bảo trì theo tiêu chuẩn quốc tế

Đầu set phôi tự động cho máy CNC là một giải pháp quan trọng giúp nâng cao độ chính xác, giảm thời gian setup và tối ưu chi phí sản xuất. Với các công nghệ tiên tiến như ITE và truyền tín hiệu quang học, model TP-O-400 của Hexagon là lựa chọn tối ưu cho các nhà máy hướng đến sản xuất thông minh.
