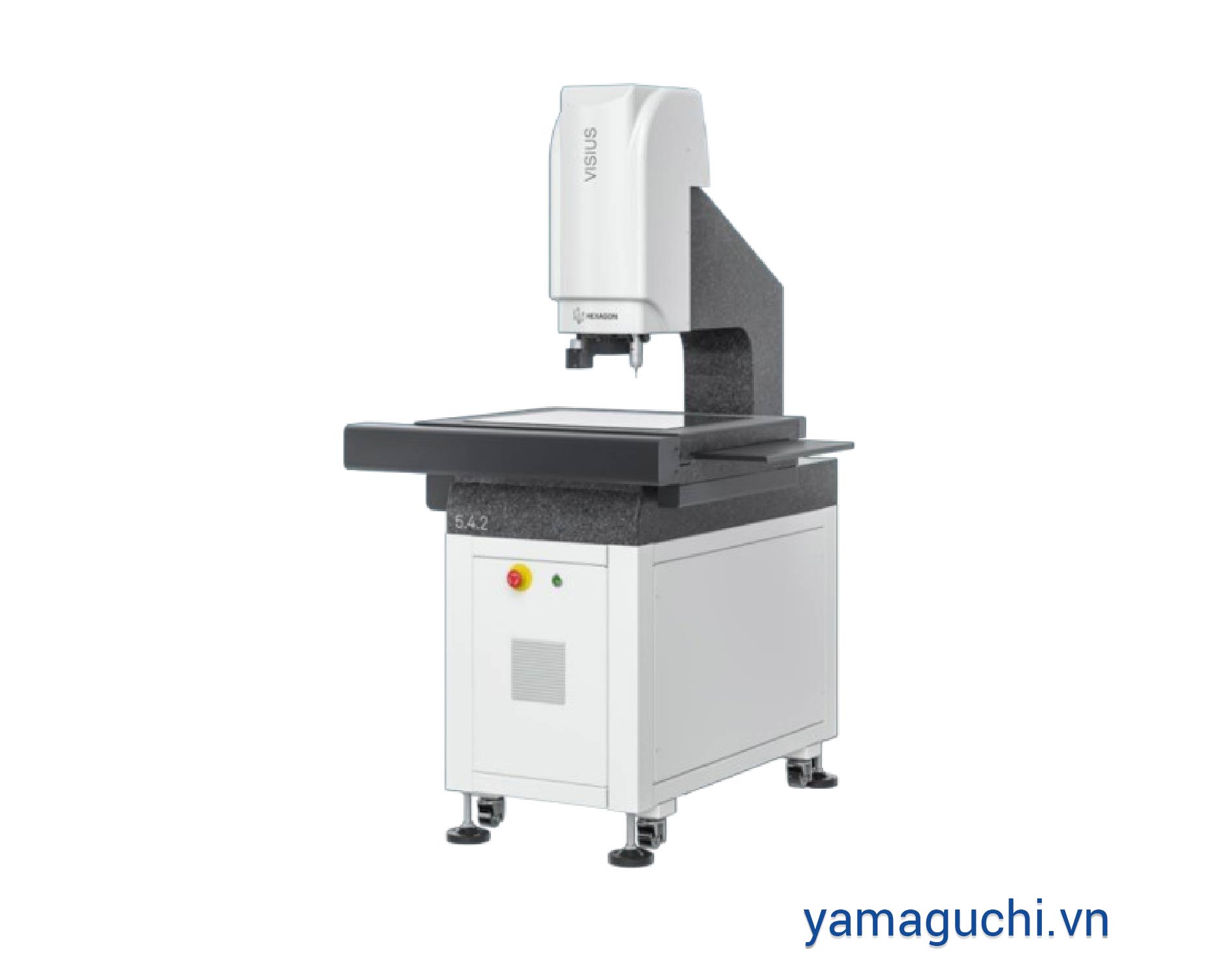

Máy đo quang học 2D VISIUS Hexagon

Giới thiệu về VISIUS – Máy đo quang học 2D

Nguyên lý thiết kế:

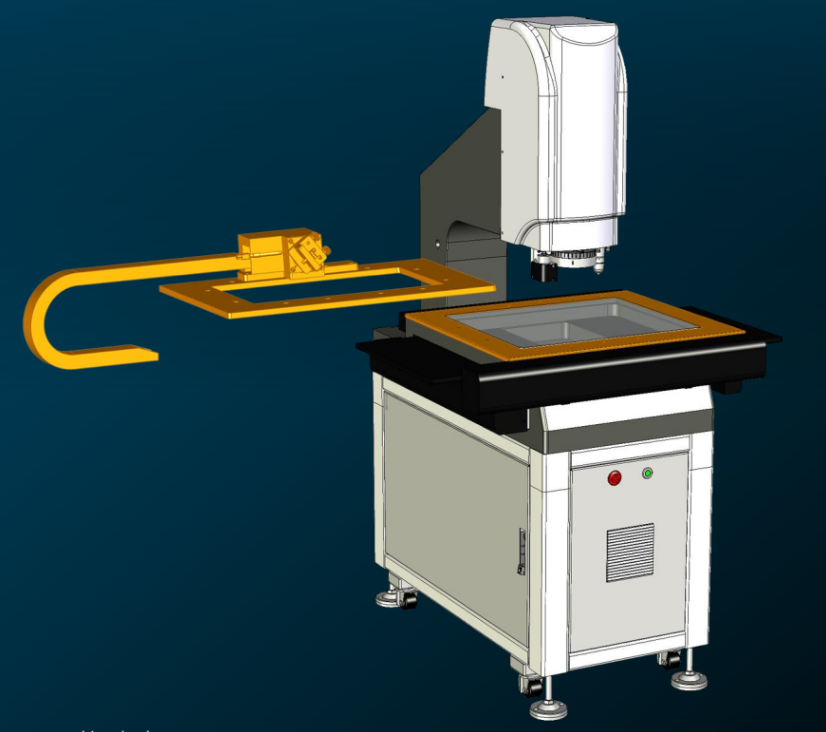

• Máy đo quang học 2D VMM dạng sàn đứng (floor stand).
• Bàn máy tích hợp trục XY, trụ Z cố định.
• Đế và trụ Z bằng đá granite, đảm bảo ổn định nhiệt và cơ học.
• Hệ thống điều khiển servo ba trục (X/Y/Z) vòng kín hoàn toàn.
• Động cơ DC servo, truyền động trục vít mài chính xác.

Hành trình trục XYZ & Độ chính xác đo lường:

Thông số kỹ thuật nổi bật

Cảm biến quang học:

• Camera CMOS màu độ phân giải cao, giao tiếp GigE.
• Zoom CNC motor 6x – phóng đại quang học từ 0.76x đến 4.45x.
• Độ phân giải pixel: 5.88 µm đến 1.01 µm.
• Trường nhìn nhỏ nhất: 1.61 x 1.21 mm.
• Camera định vị phụ (overview camera): góc nhìn rộng 78°, hỗ trợ điều hướng trực quan.

Chiếu sáng:

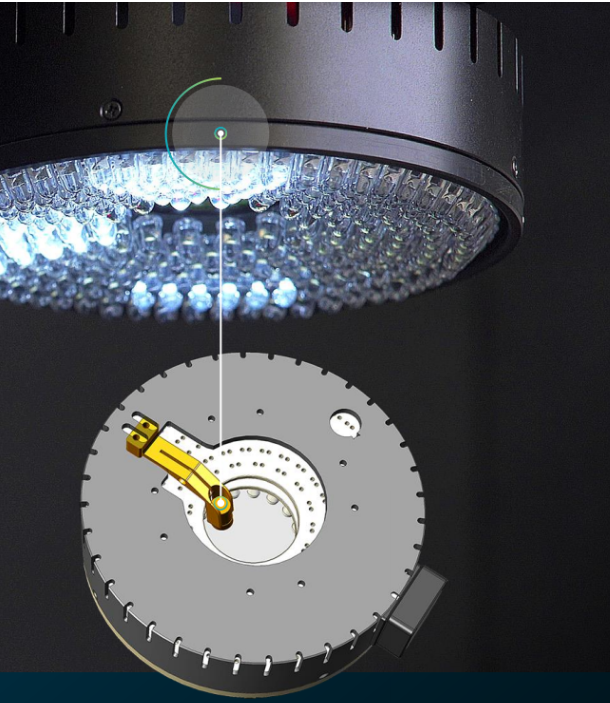

• Đèn LED vòng (6 vòng, 8 vùng mỗi vòng).
• Đèn LED chiếu xuyên (backlight).
• Đèn LED đồng trục (top light).

Tốc độ & gia tốc:

• Tốc độ di chuyển: XY = 200 mm/s, Z = 80 mm/s.
• Gia tốc: XY = 2000 mm/s², Z = 800 mm/s².

Sử dụng phần mềm: Metus – điều khiển và xử lý đo lường chính xác.

Tùy chọn nâng cao (Options)

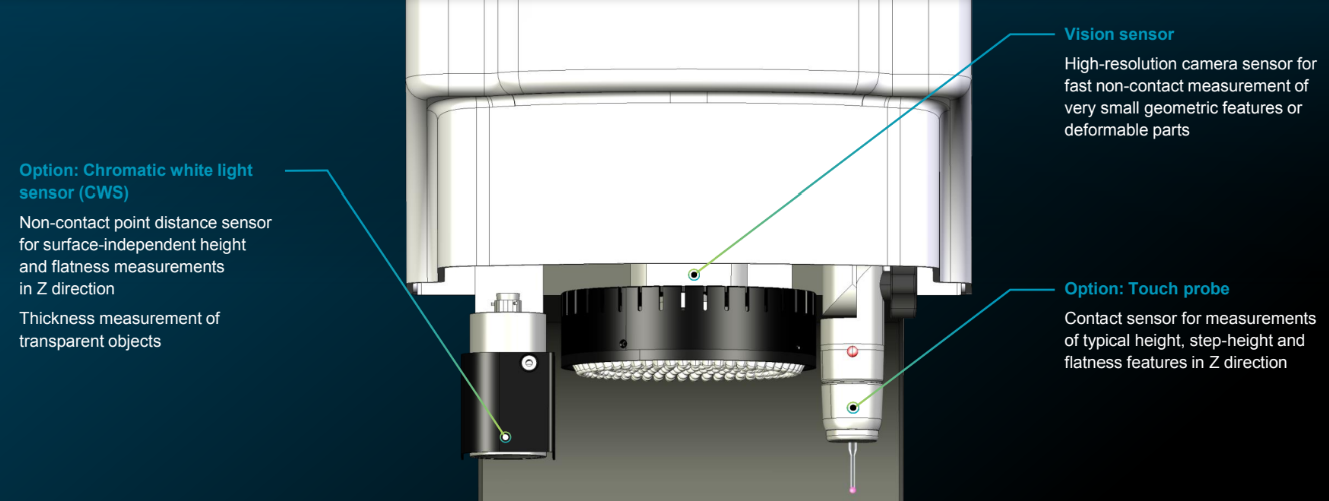

Đầu dò tiếp xúc HH-T (Touch Probe):

• Đo điểm rời rạc trục Z (chiều cao, độ phẳng).
• Độ lặp lại: < 0.75 µm.

Cảm biến quang trắng CWS (Chromatic White Light Sensor):

• Đo độ cao không tiếp xúc – phù hợp vật trong suốt.
• Độ phân giải trục Z: 180 nm, độ phân giải ngang: 8 µm.

Bàn xoay định vị tự động:

• Xoay mẫu để đo từ nhiều góc.
• Độ chính xác định vị: ±8.2 arcsec.

Ứng dụng của máy đo 2D VMM VISIUS

Cơ khí chính xác – Khuôn mẫu

• Đo chi tiết phay, tiện, EDM.
• Đo profile biên dạng, lỗ nhỏ, rãnh nhỏ.
• Kiểm tra chi tiết khuôn nhựa, khuôn đột.

Điện – điện tử – linh kiện SMT

• Đo linh kiện vi mô (IC, tụ, điện trở,...).
• Đo bo mạch PCB: khoảng cách chân chip, lỗ, pads.
• Kiểm tra solder mask, pad alignment,…

Ngành nhựa – cao su

• Đo biên dạng sản phẩm ép phun.
• So sánh profile sản phẩm với CAD 2D.
• Đo độ co rút, sai lệch kích thước theo lô.

Ô tô – xe máy

• Kiểm tra chi tiết trong cụm động cơ, bộ truyền.
• Đo đệm, ron, vòng hãm, vòng đệm,...
• Đo kích thước chi tiết phẳng, mỏng, nhỏ.

Y tế – thiết bị y sinh

• Đo ống tiêm, van nhỏ, chi tiết cấy ghép,...
• Đảm bảo chính xác đến micron cho sản phẩm y tế.

Tiêu chuẩn an toàn và đo lường

• ISO 10360-7:2011 – Cảm biến quang học.
• ISO 10360-2:2009 – Đầu dò tiếp xúc, cảm biến CWS.
• Tuân thủ các tiêu chuẩn: EN ISO 12100, IEC 61000‑6‑2/4,…

Nếu có nhu cầu về sản phẩm này hoặc cần thêm thông tin về catalog, hình ảnh sản phẩm. Hãy liên hệ tới Yamaguchi ngay nhé.
